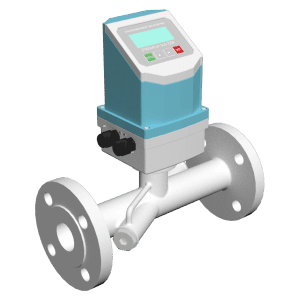

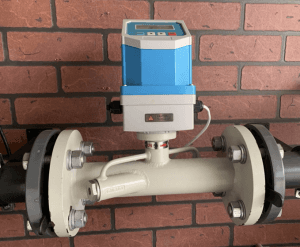

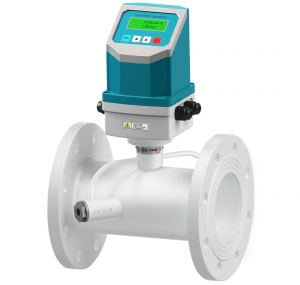

Классический ультразвуковой расходомер SLS-720A
Код товара: 1520
Цена по запросу
Ультразвуковые расходомеры StreamLux SLS-720A и SLS-720F с датчиками на измерительных участках - это классическое решение для непрерывного и точного измерения расхода жидкостей. Чаще всего они применяются для контроля воды любого типа, а также сточных вод в напорной канализации.
Погрешность измерения составляет всего 1%, что соответствует мировым стандартам. При этом цена расходомеров StreamLux SLS-720A и SLS-720F значительно ниже любых западных брендов. Гарантия на приборы является самой большой в этом классе и составляет 36 месяцев.

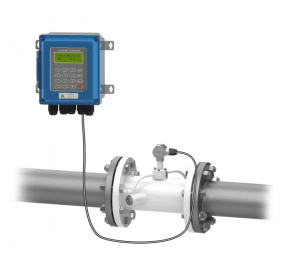

Первичные преобразователи расхода (ППР) могут работать в температурном диапазоне до +160°С, что позволяет успешно внедрять эти приборы в системы контроля теплоносителя в котельных и узлах учета тепла. Максимальная удаленность от ППР до вычислительного блока составляет 200 метров.
StreamLux SLS-720A обладает защитой по классу IP68 и может устанавливаться в полностью затапливаемых колодцах. StreamLux SLS-720A защищен по классу IP67 и устойчив к любому виду осадков, пыли и грязи. Удаленно снимать показания можно по токовому, импульсному или частотному выходу, а также получать всю информацию о приборе через RS-485 по протоколу MODBUS.

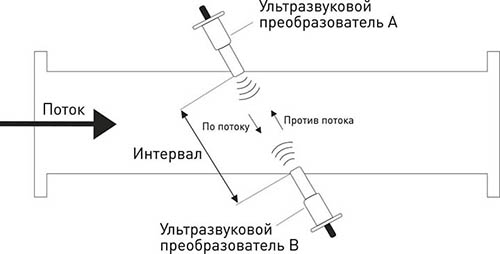

Ультразвуковые расходомеры Streamlux® действуют по «время-проходному» принципу (Transit-Time). Ультразвуковой сигнал, курсирующий между двумя датчиками, меняет свою скорость в зависимости от скорости потока жидкости. Прибор измеряет эту разницу, вычисляет скорость потока и, далее - на основании введенных вами параметров трубы – отображает текущий объемный расход.
Ультразвуковой способ измерения расхода имеет существенные преимущества перед любыми другими способами:
- Тахометрическими (турбинными и крыльчатыми)
- Электромагнитными
- Вихревыми
- Сужающими устройствами (диафрагмы, сопла, трубы Вентури)
В зависимости от диаметра ваших труб вы можете использовать любой из способов размещения датчиков: V, W или Z. Подробнее об этом можно прочитать в руководстве пользователя, которое прилагается с каждым прибором.
| Ду трубопровода | 15 — 1000 мм | ||||||||||||
| Погрешность измерения расхода | ±1% | ||||||||||||
| Расстояние от датчиков до прибора | До 200 метров, кабель двухжильный, экранированный | ||||||||||||
| Диапазон измерения скоростей потока | ±0.01 — ±12 м/с, в обе стороны | ||||||||||||

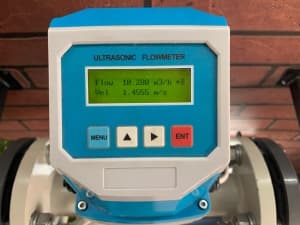

| Дисплей | ЖК с подсветкой, 2х20 символов Отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки | ||||||||||||
| Входные сигналы | Датчики расхода (2) Датчики температуры (2) | ||||||||||||
| Пылевлагозащита |
| ||||||||||||
| Выходные сигналы (для съема и передачи информации по каналам связи) |
| ||||||||||||
| GSM модем (опция) | При заказе услуги "Облачный сервис" | ||||||||||||
| Запись данных |
| ||||||||||||
| Архив (опция) |
| ||||||||||||
| Облачный сервис (опция) |
| ||||||||||||
| Диапазон температур |
| ||||||||||||
| Питание прибора |
|
Метрологические характеристики
| Номинальный диаметр, DN | Минимальный расход, qs, м3/ч | Номинальный расход, qp, м3/ч | Максимальный расход, qi, м3/ч |
| 15 | 0,007 | 1.5 | 3 |
| 20 | 0,012 | 2.5 | 5 |
| 25 | 0,018 | 3.5 | 7 |
| 32 | 0,029 | 6 | 12 |
| 40 | 0,046 | 10 | 20 |
| 50 | 0,071 | 28 | 56 |
| 65 | 0,12 | 50 | 100 |
| 80 | 0,181 | 72 | 145 |
| 100 | 0,29 | 110 | 230 |
| 125 | 0,45 | 180 | 360 |
| 150 | 0,64 | 250 | 500 |
| 200 | 1,14 | 450 | 900 |
| 250 | 1,77 | 700 | 1400 |
| 300 | 2,55 | 1000 | 2000 |
| 350 | 3,47 | 1400 | 2800 |
| 400 | 4,53 | 1800 | 3600 |
| 450 | 5,72 | 2250 | 4500 |
| 500 | 7,07 | 2800 | 5600 |
| 600 | 10,18 | 4050 | 8100 |
| 700 | 13,85 | 5500 | 11000 |
| 800 | 18,09 | 7200 | 14000 |
| 900 | 22,89 | 9150 | 18300 |
| 1000 | 28,26 | 11300 | 22600 |

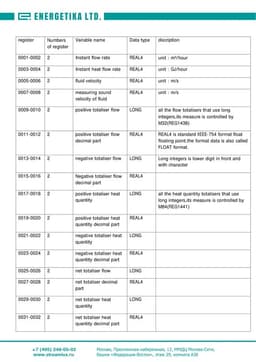

Протоколы ModBus

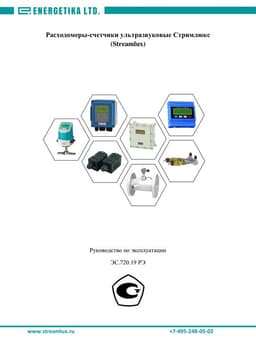

Руководство по эксплуатацииОписание
Ультразвуковые расходомеры StreamLux SLS-720A и SLS-720F с датчиками на измерительных участках - это классическое решение для непрерывного и точного измерения расхода жидкостей. Чаще всего они применяются для контроля воды любого типа, а также сточных вод в напорной канализации.
Погрешность измерения составляет всего 1%, что соответствует мировым стандартам. При этом цена расходомеров StreamLux SLS-720A и SLS-720F значительно ниже любых западных брендов. Гарантия на приборы является самой большой в этом классе и составляет 36 месяцев.
Первичные преобразователи расхода (ППР) могут работать в температурном диапазоне до +160°С, что позволяет успешно внедрять эти приборы в системы контроля теплоносителя в котельных и узлах учета тепла. Максимальная удаленность от ППР до вычислительного блока составляет 200 метров.
StreamLux SLS-720A обладает защитой по классу IP68 и может устанавливаться в полностью затапливаемых колодцах. StreamLux SLS-720A защищен по классу IP67 и устойчив к любому виду осадков, пыли и грязи. Удаленно снимать показания можно по токовому, импульсному или частотному выходу, а также получать всю информацию о приборе через RS-485 по протоколу MODBUS.
Ультразвуковые расходомеры Streamlux® действуют по «время-проходному» принципу (Transit-Time). Ультразвуковой сигнал, курсирующий между двумя датчиками, меняет свою скорость в зависимости от скорости потока жидкости. Прибор измеряет эту разницу, вычисляет скорость потока и, далее - на основании введенных вами параметров трубы – отображает текущий объемный расход.
Ультразвуковой способ измерения расхода имеет существенные преимущества перед любыми другими способами:
- Тахометрическими (турбинными и крыльчатыми)
- Электромагнитными
- Вихревыми
- Сужающими устройствами (диафрагмы, сопла, трубы Вентури)
В зависимости от диаметра ваших труб вы можете использовать любой из способов размещения датчиков: V, W или Z. Подробнее об этом можно прочитать в руководстве пользователя, которое прилагается с каждым прибором.
Характеристики
| Ду трубопровода | 15 — 1000 мм | ||||||||||||
| Погрешность измерения расхода | ±1% | ||||||||||||
| Расстояние от датчиков до прибора | До 200 метров, кабель двухжильный, экранированный | ||||||||||||
| Диапазон измерения скоростей потока | ±0.01 — ±12 м/с, в обе стороны | ||||||||||||
| Дисплей | ЖК с подсветкой, 2х20 символов Отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки | ||||||||||||
| Входные сигналы | Датчики расхода (2) Датчики температуры (2) | ||||||||||||
| Пылевлагозащита |
| ||||||||||||
| Выходные сигналы (для съема и передачи информации по каналам связи) |
| ||||||||||||
| GSM модем (опция) | При заказе услуги "Облачный сервис" | ||||||||||||
| Запись данных |
| ||||||||||||
| Архив (опция) |
| ||||||||||||
| Облачный сервис (опция) |
| ||||||||||||
| Диапазон температур |
| ||||||||||||
| Питание прибора |
|
Метрологические характеристики
| Номинальный диаметр, DN | Минимальный расход, qs, м3/ч | Номинальный расход, qp, м3/ч | Максимальный расход, qi, м3/ч |
| 15 | 0,007 | 1.5 | 3 |
| 20 | 0,012 | 2.5 | 5 |
| 25 | 0,018 | 3.5 | 7 |
| 32 | 0,029 | 6 | 12 |
| 40 | 0,046 | 10 | 20 |
| 50 | 0,071 | 28 | 56 |
| 65 | 0,12 | 50 | 100 |
| 80 | 0,181 | 72 | 145 |
| 100 | 0,29 | 110 | 230 |
| 125 | 0,45 | 180 | 360 |
| 150 | 0,64 | 250 | 500 |
| 200 | 1,14 | 450 | 900 |
| 250 | 1,77 | 700 | 1400 |
| 300 | 2,55 | 1000 | 2000 |
| 350 | 3,47 | 1400 | 2800 |
| 400 | 4,53 | 1800 | 3600 |
| 450 | 5,72 | 2250 | 4500 |
| 500 | 7,07 | 2800 | 5600 |
| 600 | 10,18 | 4050 | 8100 |
| 700 | 13,85 | 5500 | 11000 |
| 800 | 18,09 | 7200 | 14000 |
| 900 | 22,89 | 9150 | 18300 |
| 1000 | 28,26 | 11300 | 22600 |
