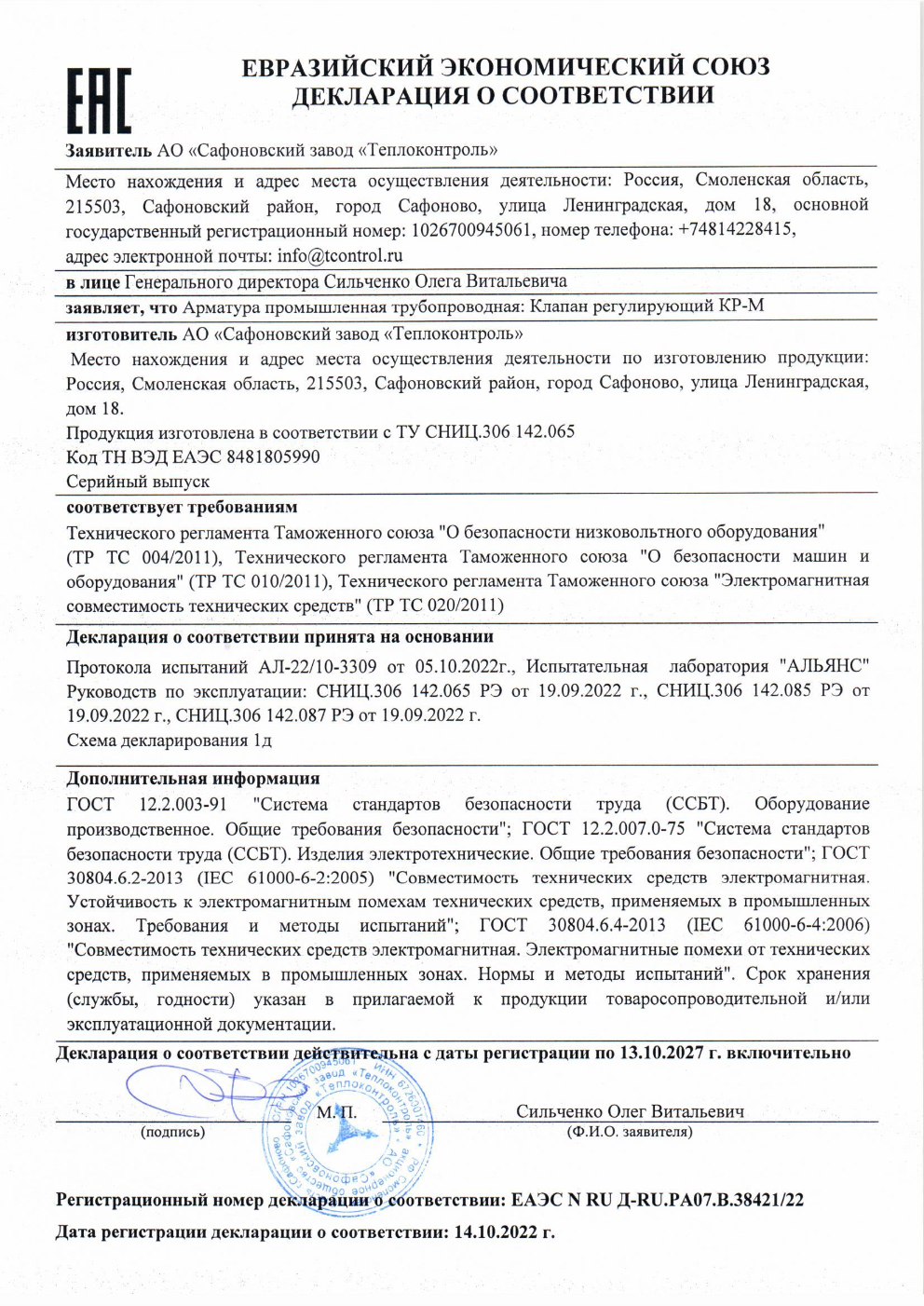

Клапан регулирующий с электроприводом КР-3М
Код товара: 163
Цена по запросу
Клапан регулирующий с исполнительным электрическим механизмом КР-3М (в дальнейшем – клапан) предназначен для регулирования расхода пара, воды, негорючих жидких и газообразных сред, неагрессивных к материалам, из которых он изготовлен, в условиях эксплуатации, установленных ГОСТ Р 52931 для группы В4. Корпусные детали изготавливаются: СЧ20 ГОСТ1412, ВЧ40 ГОСТ 7293, сталь 20Л ГОСТ 977, 12Х18Н9ТЛ ГОСТ 977.
Клапан может работать в ручном или в автоматическом режиме (при наличии блока автоматики) непосредственно на объекте или дистанционно.
Клапан не относится к классу запорной арматуры.
| Относительная нерегулируемая протечка, | |
| % от условной пропускной способности Кv, не более | 0,05 |
| Температура регулируемой среды, о С | от 0 до 200 |
| Условное давление, МПа (кгс/см2) | 1,6 (16) |
| Напряжение питания (управляющее напряжение) | 230В~, 50Гц |
| Потребляемая мощность, Вт | 43 |
| Усилие на штоке, кН | 1,0-1,5 |
| Полный ход привода, мм | 40 |
| Средняя скорость привода, мм/мин | 13 |
| Степень защиты привода | IP54 |
| Характеристика клапана линейная. |
с сильфонным уплотнением СТ12-45, с сальниковым уплотнением
| Диаметр условного прохода DN, мм | 25 | 32 | ||||||
| Условная пропускная способность Kv, м3/ч ±10% | 2,5 | 4 | 6,3 | 10 | 4 | 6,3 | 10 | 16 |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч | 1,25 | 2 | 3,15 | 5 | 2 | 3,15 | 5 | 8 |
| Номинальный ход штока, мм | 5±0,2 | 7±0,2 | 5±0,2 | 7±0,2 | ||||
| Тип привода | МЭП ТЭРМ-2000/166-25 | |||||||
| Диаметр условного прохода DN, мм | 40 | 50 | ||||||
| Условная пропускная способность Kv, м3/ч ±10% | 6,3 | 10 | 16 | 25 | 10 | 16 | 25 | 40 |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч | 3,15 | 5 | 8 | 12,5 | 5 | 8 | 12,5 | 20 |
| Номинальный ход штока, мм | 5±0,2 | 7±0,2 | 5±0,2 | 12±0,5 | ||||
| Тип привода | МЭП ТЭРМ-2000/166-25 | |||||||
| Диаметр условного прохода DN, мм | 65 | 80 | 100 | |||||||||
| Условная пропускная способность Kv, м3/ч ±10% | 16 | 25 | 40 | 63 | 25 | 40 | 63 | 100 | 40 | 63 | 100 | 125 |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч | 8 | 12,5 | 20 | 31,5 | 12,5 | 20 | 31,5 | 50 | 20 | 31,5 | 50 | 62,5 |
| Номинальный ход штока, мм | 5±0,2 | 6±0,2 | 19±0,5 | 5±0,2 | 6±0,2 | 7,2±0,2 | 14±0,5 | 5±0,2 | 6,5±0,2 | 20±0,5 | 22±0,5 | |
| Тип привода | МЭП ТЭРМ-2000/166-25 | МЭП ТЭРМ-2000/166-25 | ||||||||||
с сильфонным уплотнением СТ14-65, с сальниковым уплотнением
| Диаметр условного прохода DN, мм | 125 | 150 | ||||||
| Условная пропускная способность Kv, м3/ч ±10% | 60 | 100 | 160 | 250 | 100 | 160 | 250 | 320 |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч | 30 | 50 | 80 | 125 | 50 | 80 | 125 | 160 |
| Номинальный ход штока, мм | 40±1 | |||||||
| Тип привода | МЭП ТЭРМ-2000/166-25 | |||||||
Руководство по эксплуатацииОписание
Клапан регулирующий с исполнительным электрическим механизмом КР-3М (в дальнейшем – клапан) предназначен для регулирования расхода пара, воды, негорючих жидких и газообразных сред, неагрессивных к материалам, из которых он изготовлен, в условиях эксплуатации, установленных ГОСТ Р 52931 для группы В4. Корпусные детали изготавливаются: СЧ20 ГОСТ1412, ВЧ40 ГОСТ 7293, сталь 20Л ГОСТ 977, 12Х18Н9ТЛ ГОСТ 977.
Клапан может работать в ручном или в автоматическом режиме (при наличии блока автоматики) непосредственно на объекте или дистанционно.
Клапан не относится к классу запорной арматуры.
Характеристики
| Относительная нерегулируемая протечка, | |
| % от условной пропускной способности Кv, не более | 0,05 |
| Температура регулируемой среды, о С | от 0 до 200 |
| Условное давление, МПа (кгс/см2) | 1,6 (16) |
| Напряжение питания (управляющее напряжение) | 230В~, 50Гц |
| Потребляемая мощность, Вт | 43 |
| Усилие на штоке, кН | 1,0-1,5 |
| Полный ход привода, мм | 40 |
| Средняя скорость привода, мм/мин | 13 |
| Степень защиты привода | IP54 |
| Характеристика клапана линейная. |
с сильфонным уплотнением СТ12-45, с сальниковым уплотнением
| Диаметр условного прохода DN, мм | 25 | 32 | ||||||
| Условная пропускная способность Kv, м3/ч ±10% | 2,5 | 4 | 6,3 | 10 | 4 | 6,3 | 10 | 16 |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч | 1,25 | 2 | 3,15 | 5 | 2 | 3,15 | 5 | 8 |
| Номинальный ход штока, мм | 5±0,2 | 7±0,2 | 5±0,2 | 7±0,2 | ||||
| Тип привода | МЭП ТЭРМ-2000/166-25 | |||||||
| Диаметр условного прохода DN, мм | 40 | 50 | ||||||
| Условная пропускная способность Kv, м3/ч ±10% | 6,3 | 10 | 16 | 25 | 10 | 16 | 25 | 40 |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч | 3,15 | 5 | 8 | 12,5 | 5 | 8 | 12,5 | 20 |
| Номинальный ход штока, мм | 5±0,2 | 7±0,2 | 5±0,2 | 12±0,5 | ||||
| Тип привода | МЭП ТЭРМ-2000/166-25 | |||||||
| Диаметр условного прохода DN, мм | 65 | 80 | 100 | |||||||||
| Условная пропускная способность Kv, м3/ч ±10% | 16 | 25 | 40 | 63 | 25 | 40 | 63 | 100 | 40 | 63 | 100 | 125 |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч | 8 | 12,5 | 20 | 31,5 | 12,5 | 20 | 31,5 | 50 | 20 | 31,5 | 50 | 62,5 |
| Номинальный ход штока, мм | 5±0,2 | 6±0,2 | 19±0,5 | 5±0,2 | 6±0,2 | 7,2±0,2 | 14±0,5 | 5±0,2 | 6,5±0,2 | 20±0,5 | 22±0,5 | |
| Тип привода | МЭП ТЭРМ-2000/166-25 | МЭП ТЭРМ-2000/166-25 | ||||||||||
с сильфонным уплотнением СТ14-65, с сальниковым уплотнением
| Диаметр условного прохода DN, мм | 125 | 150 | ||||||
| Условная пропускная способность Kv, м3/ч ±10% | 60 | 100 | 160 | 250 | 100 | 160 | 250 | 320 |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч | 30 | 50 | 80 | 125 | 50 | 80 | 125 | 160 |
| Номинальный ход штока, мм | 40±1 | |||||||
| Тип привода | МЭП ТЭРМ-2000/166-25 | |||||||
