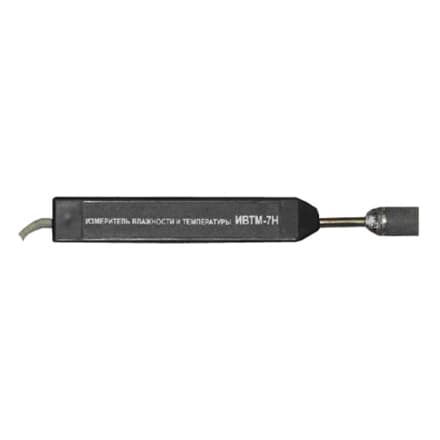

Измерительный преобразователь влажности и температуры ИВТМ-7Н-01-Б1
Код товара: 504
Цена по запросу
Назначение
Предназначен для непрерывного преобразования относительной влажности и температуры неагрессивных газовых сред в унифицированный электрический выходной сигнал постоянного тока и цифровой сигнал.
Области применения
Приборы могут быть использованы в различных технологических процессах промышленности, энергетики и сельского хозяйства.
Принцип действия и конструктивное исполнение
Измерение относительной влажности в приборе производится с помощью датчика влажности емкостного типа. Принцип работы чувствительного элемента относительной влажности основан на зависимости диэлектрической проницаемости влагочувствительного слоя от влажности окружающей среды. В качестве влагочувствительного слоя использован полимерный материал.
Для измерения температуры используется платиновый термометр сопротивления, выполненный по пленочной технологии. Кроме основной функции – измерения температуры, платиновый термометр задействован в системе компенсации изменений показаний влажности при различных температурах.
Чувствительные элементы относительной влажности и температуры установлены на конце цилиндрического зонда и закрыты металлическим колпачком, обеспечивающим защиту их от механических повреждений и свободный доступ анализируемой среды.
Прибор состоит из следующих функциональных блоков
- измерительного – в нем происходит преобразование изменения емкости датчика влажности и сопротивления датчика температуры в частоту соответствующего канала;
- вычислительного – в нем производится измерение частоты и вычисление значения влажности и температуры, масштабирование выходных сигналов;
- выходного – в нем производится преобразование ШИМ сигнала из вычислительного блока в выходной аналоговый сигнал тока.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения влажности, % | 0…99 % |
| Погрешность измерения при 25±5оС, % | ±2 |
| Диапазон измерения температуры, оС | Зависит от модификации |
| Погрешность измерения температуры, оС | ±0,2 |
| Максимальная потребляемая мощность, мВт | 1,5 |
| Напряжение питания, В | +12…+24 |
| Масса прибора, кг, не более | 0,3 |
| Диапазон выходного сигнала, мА | 4…20 |
| Сопротивление нагрузки токовых выходов, Ом, не более | 100 |
| Постоянная времени измерения не более, сек., | 60 |
| Габаритные размеры, мм | Зависит от модификации |
Варианты исполнения прибора
| Модификация | Исполнение | Температурный диапазон | Габариты |
|---|---|---|---|
| ИВТМ-7 Н-01 | пластмассовый корпус, зонд «минимикрофон» | -20…+60 | 200х20х15 |
| ИВТМ-7 Н-02 | пластмассовый корпус, зонд «удочка» до 1200С | -45…+120 | 370х20х15 |
| ИВТМ-7 Н-03 | металлический корпус, зонд проточная камера из дюрали или нержавеющей стали | -20…+60 | Æ30х210 Æ36х215 |
| ИВТМ-7 Н-04 | металлический корпус, зонд «штырь» | -45…+120 | Æ24х1000 |
| ИВТМ-7 Н-05 | пластмассовый корпус, зонд терморезистор | -50…+150 | 310х20х15 |
| ИВТМ-7 Н-06 | металлический корпус, зонд погружного типа | -20…+60 | Æ35х200 |
| ИВТМ-7 Н-16 | Угловой, пластмассовый или металлический корпус | -45…+120 | 70х60х40 |
| ИВТМ-7 Н-17 | Угловой, пластмассовый или металлический корпус, USB | -20…+60 | 20х20х70 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Измеритель влажности и температуры серии ИВТМ-7 Н | 1 |
| 2 | Руководство по эксплуатации и паспорт | 1 |
| 3 | Электрический соединитель РС7 (ответная часть) | 1 |
| 4 | Черная сфера с уплотнительным кольцом | 1 |
| 5 | Стойка-держатель для преобразователя | 1 |
| 6 | Кабель USB, 1м | 1 |
| 7 | Диск с программным обеспечением | 1 |
Описание
Назначение
Предназначен для непрерывного преобразования относительной влажности и температуры неагрессивных газовых сред в унифицированный электрический выходной сигнал постоянного тока и цифровой сигнал.
Области применения
Приборы могут быть использованы в различных технологических процессах промышленности, энергетики и сельского хозяйства.
Принцип действия и конструктивное исполнение
Измерение относительной влажности в приборе производится с помощью датчика влажности емкостного типа. Принцип работы чувствительного элемента относительной влажности основан на зависимости диэлектрической проницаемости влагочувствительного слоя от влажности окружающей среды. В качестве влагочувствительного слоя использован полимерный материал.
Для измерения температуры используется платиновый термометр сопротивления, выполненный по пленочной технологии. Кроме основной функции – измерения температуры, платиновый термометр задействован в системе компенсации изменений показаний влажности при различных температурах.
Чувствительные элементы относительной влажности и температуры установлены на конце цилиндрического зонда и закрыты металлическим колпачком, обеспечивающим защиту их от механических повреждений и свободный доступ анализируемой среды.
Прибор состоит из следующих функциональных блоков
- измерительного – в нем происходит преобразование изменения емкости датчика влажности и сопротивления датчика температуры в частоту соответствующего канала;
- вычислительного – в нем производится измерение частоты и вычисление значения влажности и температуры, масштабирование выходных сигналов;
- выходного – в нем производится преобразование ШИМ сигнала из вычислительного блока в выходной аналоговый сигнал тока.
Характеристики
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения влажности, % | 0…99 % |
| Погрешность измерения при 25±5оС, % | ±2 |
| Диапазон измерения температуры, оС | Зависит от модификации |
| Погрешность измерения температуры, оС | ±0,2 |
| Максимальная потребляемая мощность, мВт | 1,5 |
| Напряжение питания, В | +12…+24 |
| Масса прибора, кг, не более | 0,3 |
| Диапазон выходного сигнала, мА | 4…20 |
| Сопротивление нагрузки токовых выходов, Ом, не более | 100 |
| Постоянная времени измерения не более, сек., | 60 |
| Габаритные размеры, мм | Зависит от модификации |
Варианты исполнения прибора
| Модификация | Исполнение | Температурный диапазон | Габариты |
|---|---|---|---|
| ИВТМ-7 Н-01 | пластмассовый корпус, зонд «минимикрофон» | -20…+60 | 200х20х15 |
| ИВТМ-7 Н-02 | пластмассовый корпус, зонд «удочка» до 1200С | -45…+120 | 370х20х15 |
| ИВТМ-7 Н-03 | металлический корпус, зонд проточная камера из дюрали или нержавеющей стали | -20…+60 | Æ30х210 Æ36х215 |
| ИВТМ-7 Н-04 | металлический корпус, зонд «штырь» | -45…+120 | Æ24х1000 |
| ИВТМ-7 Н-05 | пластмассовый корпус, зонд терморезистор | -50…+150 | 310х20х15 |
| ИВТМ-7 Н-06 | металлический корпус, зонд погружного типа | -20…+60 | Æ35х200 |
| ИВТМ-7 Н-16 | Угловой, пластмассовый или металлический корпус | -45…+120 | 70х60х40 |
| ИВТМ-7 Н-17 | Угловой, пластмассовый или металлический корпус, USB | -20…+60 | 20х20х70 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Измеритель влажности и температуры серии ИВТМ-7 Н | 1 |
| 2 | Руководство по эксплуатации и паспорт | 1 |
| 3 | Электрический соединитель РС7 (ответная часть) | 1 |
| 4 | Черная сфера с уплотнительным кольцом | 1 |
| 5 | Стойка-держатель для преобразователя | 1 |
| 6 | Кабель USB, 1м | 1 |
| 7 | Диск с программным обеспечением | 1 |
