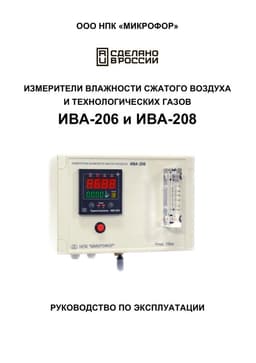

Измерители влажности газов ИВА‑206 и ИВА‑206‑Д

Состав:

• блок индикации ИВА-6Б2;

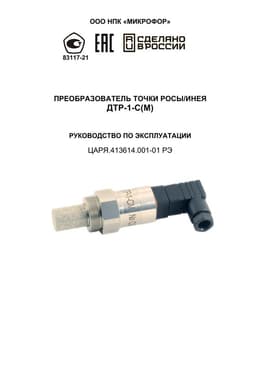

• ИВА-206: преобразователь точки росы/инея ДТР-1-СМ с пробоотборным устройством, в котором преобразователь находится при рабочем давлении;

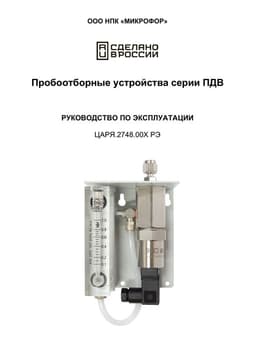

• ИВА-206-Д: преобразователь точки росы/инея ДТР-1-СМ с пробоотборным устройством ПДВ-8-Б;
• позиции выше установлены в корпус, который содержит дроссель для регулировки расхода анализируемого газа, световой и звуковой индикатор выхода измеряемых параметров за установленные пределы, кнопку сброса звукового сигнала, поплавковый ротаметр.

Основные особенности:

• подходит как для постоянной установки (анализируемый газ подается без прерываний), так и для периодических измерений;
• исполнение для размещения на вертикальной поверхности;
• звуковая и световая сигнализация выхода влажности за настраиваемые пределы;
• конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
• питание 220В переменное;
• светодиодный индикатор с одновременной индикацией двух параметров;
• на индикатор могут быть выведены:
  - относительная влажность (%),
  - температура (°С),
  - точка росы/инея (°С),
  - массовая концентрация влаги (г/м³),
  - содержание воды в килограмме сухого воздуха (г/кг),
  - избыточное давление (кгс/см²);
• ИВА-206: возможность ввода рабочего давления (до 10 кгс/см²) для пересчета показаний точки росы/инея к атмосферному давлению;
• ИВА-206-Д: возможность автоматического приведения показаний точки росы/инея к атмосферному давлению по избыточному давлению, измеряемому ПДВ-8 в составе;
• функция автокоррекции показаний (автокалибровки);
• функция защиты от воздействия повышенной влажности;
• 2 релейных выхода;
• входное давление до 10 бар;
• метрологические характеристики преобразователя в диапазоне измерений точки росы/инея ниже 0°C нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее).

Дополнительные возможности:

• наличие интерфейса RS-485 (исполнение ИВА-6Б2-RS485) или интерфейса RS-232 (исполнение ИВА-6Б2-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-6Б2-Т20) или 0...5 мА (исполнение ИВА-6Б2-Т5) (необходимо указать при заказе);
• исполнение ИВА-6Б2-RS485 может использоваться в составе многоканальных систем;
• на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше).

ИВА-206 подходит для применений, где либо не требуется приведение показаний точки росы/инея к атмосферному давлению, либо избыточное давление постоянное.

ИВА-206-Д подходит для применений, где требуется приведение показаний точки росы/инея к атмосферному давлению, а избыточное давление может меняться (например, для измерения точки росы/инея для определения соответствия классу качества сжатого воздуха по ГОСТ Р ИСО 8573-1).

Автокоррекция показаний (автокалибровка) используется для устранения влияния дрейфа градуировочной характеристики на точность измерений ниже -10°С точки инея.
Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно:
1. фиксируются показания сенсоров температуры и влажности;
2. устанавливается новое значение температуры сенсоров около +60°С;
3. через определенное время фиксируются значения показаний температуры и влажности и выключается режим нагрева сенсоров;
4. рассчитывается и вводится сдвиг градуировочной характеристики.

Защита от воздействия повышенной влажности заключается в автоматическом подогреве сенсора влажности при относительной влажности выше 85% для устранения дрейфа градуировочной характеристики из-за переувлажнения сенсора.

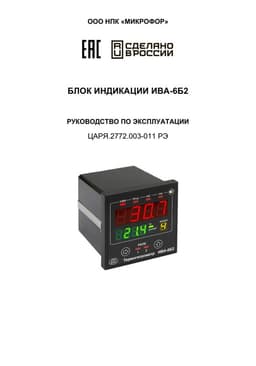

Блок индикации ИВА-6Б2 может выпускаться в одном из следующих исполнений (указывается при заказе):

• ИВА-6Б2 - базовое исполнение без дополнительных интерфейсов;
• ИВА-6Б2-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
• ИВА-6Б2-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
• ИВА-6Б2-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
• ИВА-6Б2-RS232 - исполнение с цифровым выходом RS-232.

Мы предлагаем большую номенклатуру средств измерений точки росы/инея и избыточного давления, основанных на одних и тех же первичных преобразователях - ДТР-1 или ДТР-3 с пробоотборным устройством ПДВ-8, для диапазона давлений до 10 бар, каждое из которых имеет свои отличия:

• ИВА-10М лучше всего подходит для автономной работы; его пробоотборное устройство имеет вентили на входе и выходе, что позволяет работать как при рабочем давлении, так и при атмосферном; программное обеспечение для работы со встроенной памятью имеет наиболее широкие возможности; отсутствие интерфейсов (кроме USB) не позволяет интегрировать его с вторичными устройствами.
• ИВА-11 рассчитан на работу в стационарном режиме, но может использоваться и автономно; у него самая наглядная индикация и наиболее мощные возможности по пересчету единиц влажности (включая приведение точки росы/инея к любому давлению с учетом повышающих коэффициентов, другие гигрометры из этого списка способны приводить показания только к нормальным и стандартным условиям); внутренняя память с простой программой для считывания накопленных данных; сигнализация по 2 настраиваемым порогам; интерфейс RS-485 позволяет интегрировать его в АСУ* предприятия.
• ИВА-206-Д и ИВА-208-Д - стационарные приборы; оснащены 2 релейными выходами, что дает возможность строить на их основе системы промышленной автоматизации; есть возможность установки цифрового (RS-485 или RS-232) или 2 токовых (0...5 или 4...20 мА) выходов для подключения к внешним устройствам; настраиваемая звуковая и световая сигнализация.
• Блок индикации ИВА-6Б2-К-DIN c преобразователем ДТР-1-СМ, ДТР-2-СМ или ДТР-3-СМ-М и пробоотборным устройством ПДВ-8 - стационарная система, которая имеет одновременно 2 релейных выхода, 2 токовых выхода (4...20 мА) и интерфейс RS-485 (наилучшие возможности по построению АСУ*), есть возможность считывания показаний сразу с нескольких преобразователей с ПДВ-8.

* - АСУ - автоматизированная система управления.

⁽¹⁾ - автокоррекция производится в диапазоне температур от -20 до +40°C
