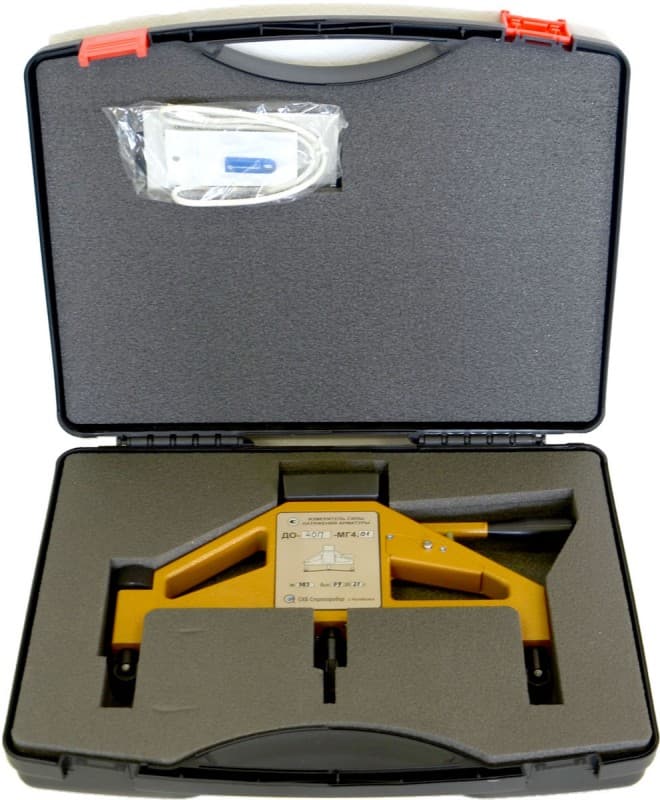

Измерители силы натяжения арматуры ДО-МГ4
Код товара: 701
Цена по запросу
Измерители силы натяжения арматуры ДО-МГ4 предназначены для оперативного производственного контроля силы натяжения проволочной, канатной и стержневой арматуры железобетонных конструкций на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении и силой натяжения арматуры, в соответствии с ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках.
Область применения приборов - производство сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II(В-II), К-7, (шпалы, стойки ЛЭП, изделия непрерывного бетонирования и др.) и контроль усилий в оттяжках мачт релейной и сотовой связи, труб, опор.
Приборы обеспечивают измерение силы натяжения при свободной длине арматуры от 2 метров, снабжены энергонезависимой памятью на 99 результатов измерений и часами реального времени , имеют режим передачи данных на ПК по USB интерфейсу.
Индикация результатов измерений производится на цифровом дисплее в кН и МПа.
Предусмотрена возможность выбора диаметра арматуры, что позволяет благодаря записанным в программное устройство градуировочным зависимостям, определять силу натяжения арматуры и напряжение в ней с высокой точностью.
Конструктивно измеритель состоит из корпуса с опорами и фиксатором, силоизмерителя, состоящего из встроенного в корпус тензорезисторного датчика, соединенного с натяжным рычагом и крюком, и электронного блока с жидкокристаллическим дисплеем.
Модификации измерителей отличаются наибольшими пределами измерений, вариантом исполнения, габаритными размерами и массой.
Измерители имеют обозначение ДО-Х-МГ4.В, где

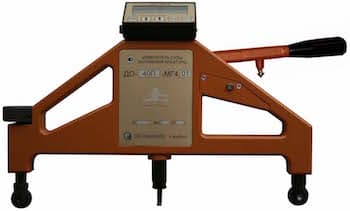

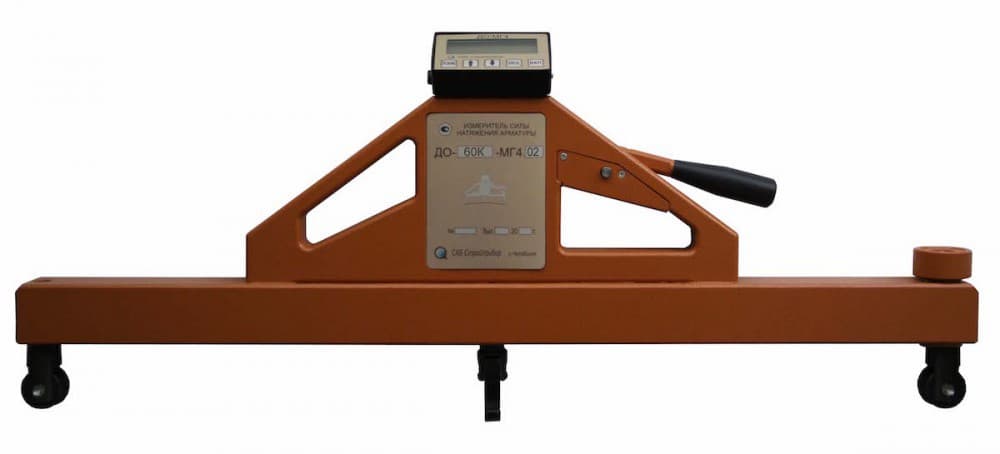

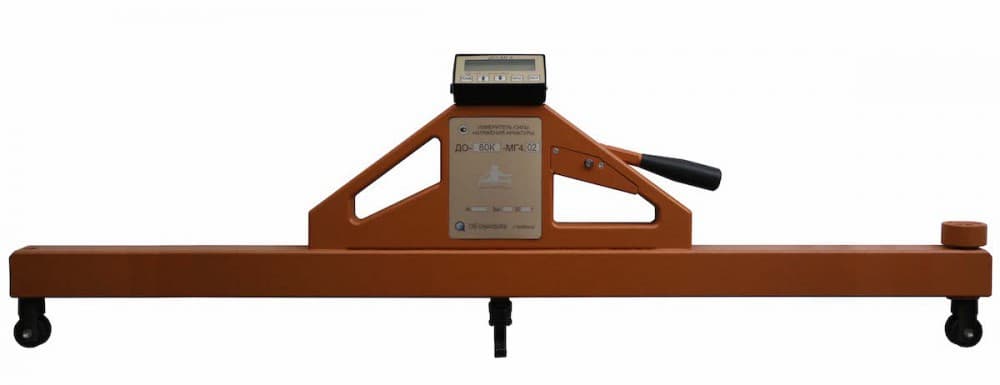

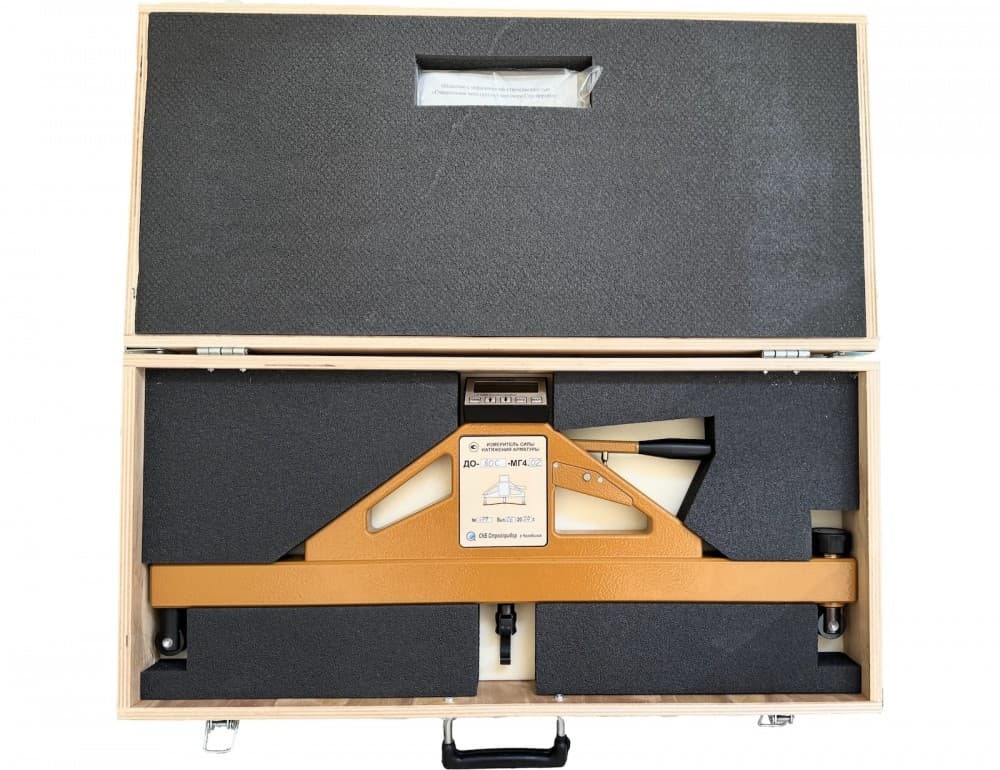

| ДО-МГ4 – обозначение типа измерителя; | |
| Х – обозначение модификации: | |
| 40П – измерения силы натяжения проволоки для армирования диаметром от 3 до 5 мм; | |
| 60П – измерения силы натяжения проволоки для армирования диаметром 6 и 7,5 мм; | |
| 60С – измерения силы натяжения арматурной стали диаметром от 9,6 до 14 мм; | |
| 60К – измерения силы натяжения канатов арматурных диаметром от 6 до 12 мм; | |
| 80К – измерения силы натяжения канатов арматурных диаметром 12 и 15 мм. | |
| В – обозначение варианта исполнения (01; 02; 03 – для одного, двух, трех диаметров арматуры соответственно) |
| Модификация измерителя | Диапазон измерений силы натяжения арматуры, кН | Предельное значение напряжения в арматуре, МПа | Диапазон измерений силы поперечной оттяжки, кН | Диаметр арматуры, мм | Габаритные размеры, мм (ДхШхВ) | Масса, кг |
| ДО-40П-МГ4 | от 3 до 10 | 1410 | от 0,1 до 0,4 | 3 | 360х65х270 | 2,6 |
| от 3 до 16 | 1270 | от 0,1 до 0,7 | 4 | |||
| от 3 до 25 | 1270 | от 0,1 до 1,0 | 5 | |||
| ДО-60П-МГ4 | от 5 до 34 | 1200 | от 0,1 до 0,7 | 6 | 650х65х270 | 5,2 |
| от 10 до 58 | 1300 | от 0,2 до 1,1 | 7,5 | |||
| ДО-60С-МГ4 | от 5 до 80 | 620 | от 0,1 до 0,9 | 9,6 | 650х65х270 | 5,2 |
| от 5 до 45 | 570 | от 0,1 до 0,9 | 10 | |||
| от 10 до 65 | 570 | от 0,2 до 1,3 | 12 | |||
| от 10 до 85 | 570 | от 0,2 до 1,7 | 14 | |||
| ДО-60К-МГ4 | от 5 до 32 | 14000 | от 0,1 до 0,7 | 6 | 650х65х270 | 5,2 |
| от 10 до 74 | 14000 | от 0,2 до 1,5 | 9 | |||
| от 20 до 130 | 14000 | от 0,4 до 2,5 | 12 | |||
| ДО-80К-МГ4 | от 20 до 130 | 14000 | от 0,3 до 2,0 | 12 | 850х65х290 | 6,4 |
| от 20 до 180 | 13000 | от 0,4 до 2,5 | 15 | |||
| Пределы допускаемой относительной погрешности измерения силы поперечной оттяжки | ± 1 % | |||||
| Пределы допускаемой относительной погрешности измерения силы натяжения арматуры | ± 3 % | |||||
| Размах показаний измерителя | 3 % | |||||
| Питание измерителей осуществляется от 2-х элементов АА(LR6), напряжением | 3 В | |||||
| Потребляемый ток, не более | 55 мА | |||||
| Диапазон рабочих температур, °С | от + 5 до + 40 | |||||
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Измеритель силы натяжения арматуры ДО-МГ4 | 1 |
| 2 | Кабель связи с ПК | 1 |
| 3 | Программное обеспечение | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Упаковочный кейс | 1 |

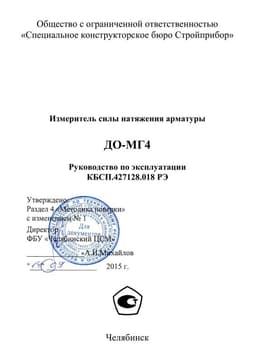

Руководство по эксплуатации (инструкция) ДО-МГ4Описание
Измерители силы натяжения арматуры ДО-МГ4 предназначены для оперативного производственного контроля силы натяжения проволочной, канатной и стержневой арматуры железобетонных конструкций на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении и силой натяжения арматуры, в соответствии с ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках.
Область применения приборов - производство сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II(В-II), К-7, (шпалы, стойки ЛЭП, изделия непрерывного бетонирования и др.) и контроль усилий в оттяжках мачт релейной и сотовой связи, труб, опор.
Приборы обеспечивают измерение силы натяжения при свободной длине арматуры от 2 метров, снабжены энергонезависимой памятью на 99 результатов измерений и часами реального времени , имеют режим передачи данных на ПК по USB интерфейсу.
Индикация результатов измерений производится на цифровом дисплее в кН и МПа.
Предусмотрена возможность выбора диаметра арматуры, что позволяет благодаря записанным в программное устройство градуировочным зависимостям, определять силу натяжения арматуры и напряжение в ней с высокой точностью.
Конструктивно измеритель состоит из корпуса с опорами и фиксатором, силоизмерителя, состоящего из встроенного в корпус тензорезисторного датчика, соединенного с натяжным рычагом и крюком, и электронного блока с жидкокристаллическим дисплеем.
Модификации измерителей отличаются наибольшими пределами измерений, вариантом исполнения, габаритными размерами и массой.
Измерители имеют обозначение ДО-Х-МГ4.В, где
| ДО-МГ4 – обозначение типа измерителя; | |
| Х – обозначение модификации: | |
| 40П – измерения силы натяжения проволоки для армирования диаметром от 3 до 5 мм; | |
| 60П – измерения силы натяжения проволоки для армирования диаметром 6 и 7,5 мм; | |
| 60С – измерения силы натяжения арматурной стали диаметром от 9,6 до 14 мм; | |
| 60К – измерения силы натяжения канатов арматурных диаметром от 6 до 12 мм; | |
| 80К – измерения силы натяжения канатов арматурных диаметром 12 и 15 мм. | |
| В – обозначение варианта исполнения (01; 02; 03 – для одного, двух, трех диаметров арматуры соответственно) |
Характеристики
| Модификация измерителя | Диапазон измерений силы натяжения арматуры, кН | Предельное значение напряжения в арматуре, МПа | Диапазон измерений силы поперечной оттяжки, кН | Диаметр арматуры, мм | Габаритные размеры, мм (ДхШхВ) | Масса, кг |
| ДО-40П-МГ4 | от 3 до 10 | 1410 | от 0,1 до 0,4 | 3 | 360х65х270 | 2,6 |
| от 3 до 16 | 1270 | от 0,1 до 0,7 | 4 | |||
| от 3 до 25 | 1270 | от 0,1 до 1,0 | 5 | |||
| ДО-60П-МГ4 | от 5 до 34 | 1200 | от 0,1 до 0,7 | 6 | 650х65х270 | 5,2 |
| от 10 до 58 | 1300 | от 0,2 до 1,1 | 7,5 | |||
| ДО-60С-МГ4 | от 5 до 80 | 620 | от 0,1 до 0,9 | 9,6 | 650х65х270 | 5,2 |
| от 5 до 45 | 570 | от 0,1 до 0,9 | 10 | |||
| от 10 до 65 | 570 | от 0,2 до 1,3 | 12 | |||
| от 10 до 85 | 570 | от 0,2 до 1,7 | 14 | |||
| ДО-60К-МГ4 | от 5 до 32 | 14000 | от 0,1 до 0,7 | 6 | 650х65х270 | 5,2 |
| от 10 до 74 | 14000 | от 0,2 до 1,5 | 9 | |||
| от 20 до 130 | 14000 | от 0,4 до 2,5 | 12 | |||
| ДО-80К-МГ4 | от 20 до 130 | 14000 | от 0,3 до 2,0 | 12 | 850х65х290 | 6,4 |
| от 20 до 180 | 13000 | от 0,4 до 2,5 | 15 | |||
| Пределы допускаемой относительной погрешности измерения силы поперечной оттяжки | ± 1 % | |||||
| Пределы допускаемой относительной погрешности измерения силы натяжения арматуры | ± 3 % | |||||
| Размах показаний измерителя | 3 % | |||||
| Питание измерителей осуществляется от 2-х элементов АА(LR6), напряжением | 3 В | |||||
| Потребляемый ток, не более | 55 мА | |||||
| Диапазон рабочих температур, °С | от + 5 до + 40 | |||||
Комплектация

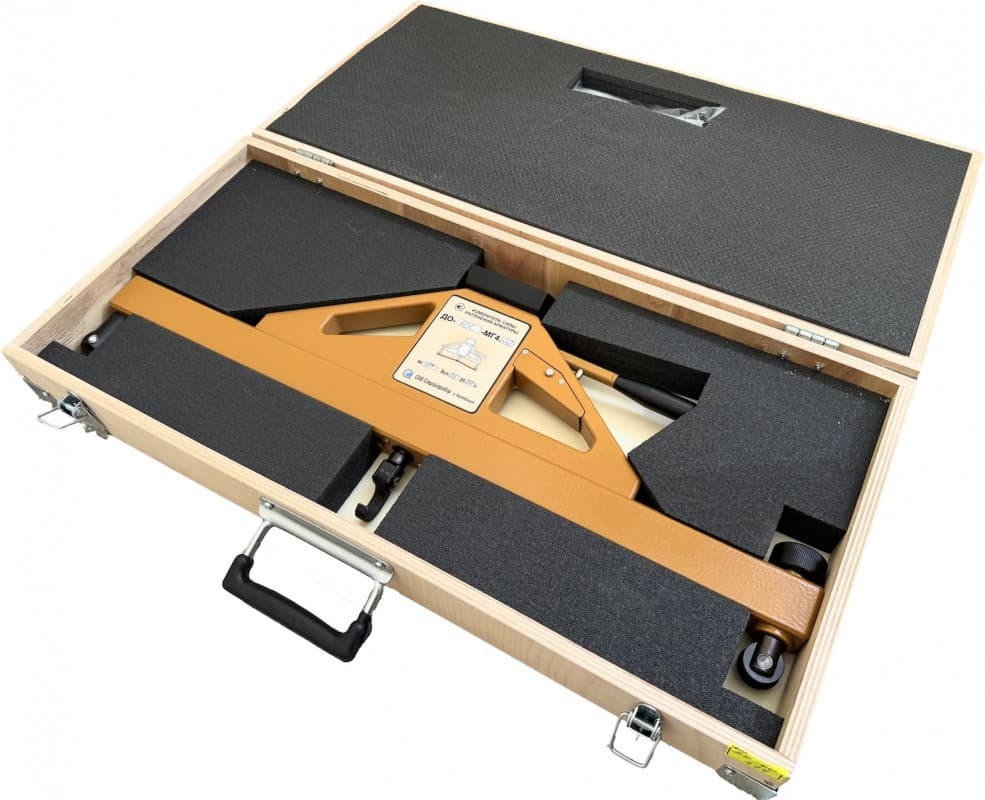

| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Измеритель силы натяжения арматуры ДО-МГ4 | 1 |
| 2 | Кабель связи с ПК | 1 |
| 3 | Программное обеспечение | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Упаковочный кейс | 1 |
Доп. комплектация
Документы
Руководство по эксплуатации (инструкция) ДО-МГ4
