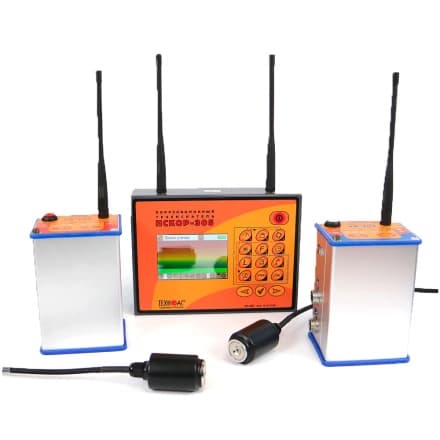

Искор-305 - корреляционный течеискатель
Код товара: 58
Цена по запросу
Назначение корреляционного течеискателя Искор-305
Корреляционный течеискатель Искор-305 - переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
Индикация утечки осуществляется визуально по графику корреляционной функции.
Искор-305 позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.
Применение корреляционного течеискателя Искор-305
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Основные преимущества корреляционного течеискателя Искор-305
- Наличие двух радиоканалов.
- Высокая помехозащищенность, регулируемый фильтр.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.
- Высокая точность определения мест разгерметизации, удобство в эксплуатации.
- Визуальная индикация утечки по графику корреляционной функции.
Рекомендуемые области применения корреляционного течеискателя Искор-305
- Теплосети.
- Водоканал.
- ЖКХ.
- Продуктопроводы.
Характеристики корреляционного течеискателя Искор-305
| Параметр | Значение |
|---|---|
| Длина диагностируемого участка трубопровода, м Внимание! Для материала «Полиэтилен» поддерживается максимальная длина не более 160 метров. | от 10 до 1000 |
| Диаметр трубопровода, мм | от 25 до 1700 |
| Давление в трубопроводе, атм | не менее 1,5 |
| Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см | |
| - от 10 до 250 м | не более ±5 |
| - от 250 до 500 м | не более ±10 |
| - от 500 до 1000 м | не более ±15 |
| Время построения корреляционной функции при усреднении по 60 измерениям, мин | |
| - от 10 до 250 м | не более 3 |
| - от 250 до 500 м | не более 4,5 |
| - от 500 до 1000 м | не более 4,5 |
| Частоты фильтрации сигнала утечки | |
| - фильтр нижних частот, кГц | 1,0; 1,5; 2,2 |
| - фильтр верхних частот, кГц | 0,3; 0,4; 0,5 |
| - цифровой фильтр, Гц | от 65 до 4500 |
| Общие данные | |
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500 |
| Дисплей | графический, TFT, 320х480 точек |
| Электропитание | встроенные Li-Ion аккумуляторы |
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6 |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | от -25 до +45 |
| Время непрерывной работы, час | |
| - в нормальных условиях | не менее 8 |
| - при пониженной температуре -25°С | не менее 6 |
| Средняя наработка на отказ, час | не менее 2000 |
| Класс защиты от внешних воздействий | |
| - акустического датчика АДК-305 | IP65 |
| - предусилителя-передатчика УП-305 | IP51 |
| - корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 |
| Габаритные размеры, мм | |
| - акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м |
| - предусилителя-передатчика УП-305 | 135x95x78 |
| - корреляционного приемника КП-305 | 152x203x51 |
| Масса, кг | |
| - акустического датчика АДК-305 | 0,3 |
| - предусилителя-передатчика УП-305 | 0,9 |
| - корреляционного приемника КП-305 | 1,3 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Приемник корреляционный КП-305 | 1 |
| 2 | Предусилитель-передатчик УП-305К | 1 |
| 3 | Предусилитель-передатчик УП-305С | 1 |
| 4 | Датчик акустический АДК-305 | 2 |
| 5 | Антенна | 4 |
| 6 | Источник питания И305.02.040 | 1 |
| 7 | Наушники | 1 |
| 8 | Переходник USB-SD/Micro | 1 |
| 9 | SD-карта (8 Гб) | 1 |
| 10 | Чемодан-кейс | 1 |
| 11 | Руководство по эксплуатации | 1 |
Руководство по эксплуатацииОписание
Назначение корреляционного течеискателя Искор-305
Корреляционный течеискатель Искор-305 - переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
Индикация утечки осуществляется визуально по графику корреляционной функции.
Искор-305 позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.
Применение корреляционного течеискателя Искор-305
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Основные преимущества корреляционного течеискателя Искор-305
- Наличие двух радиоканалов.
- Высокая помехозащищенность, регулируемый фильтр.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.
- Высокая точность определения мест разгерметизации, удобство в эксплуатации.
- Визуальная индикация утечки по графику корреляционной функции.
Рекомендуемые области применения корреляционного течеискателя Искор-305
- Теплосети.
- Водоканал.
- ЖКХ.
- Продуктопроводы.
Характеристики
Характеристики корреляционного течеискателя Искор-305
| Параметр | Значение |
|---|---|
| Длина диагностируемого участка трубопровода, м Внимание! Для материала «Полиэтилен» поддерживается максимальная длина не более 160 метров. | от 10 до 1000 |
| Диаметр трубопровода, мм | от 25 до 1700 |
| Давление в трубопроводе, атм | не менее 1,5 |
| Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см | |
| - от 10 до 250 м | не более ±5 |
| - от 250 до 500 м | не более ±10 |
| - от 500 до 1000 м | не более ±15 |
| Время построения корреляционной функции при усреднении по 60 измерениям, мин | |
| - от 10 до 250 м | не более 3 |
| - от 250 до 500 м | не более 4,5 |
| - от 500 до 1000 м | не более 4,5 |
| Частоты фильтрации сигнала утечки | |
| - фильтр нижних частот, кГц | 1,0; 1,5; 2,2 |
| - фильтр верхних частот, кГц | 0,3; 0,4; 0,5 |
| - цифровой фильтр, Гц | от 65 до 4500 |
| Общие данные | |
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500 |
| Дисплей | графический, TFT, 320х480 точек |
| Электропитание | встроенные Li-Ion аккумуляторы |
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6 |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | от -25 до +45 |
| Время непрерывной работы, час | |
| - в нормальных условиях | не менее 8 |
| - при пониженной температуре -25°С | не менее 6 |
| Средняя наработка на отказ, час | не менее 2000 |
| Класс защиты от внешних воздействий | |
| - акустического датчика АДК-305 | IP65 |
| - предусилителя-передатчика УП-305 | IP51 |
| - корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 |
| Габаритные размеры, мм | |
| - акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м |
| - предусилителя-передатчика УП-305 | 135x95x78 |
| - корреляционного приемника КП-305 | 152x203x51 |
| Масса, кг | |
| - акустического датчика АДК-305 | 0,3 |
| - предусилителя-передатчика УП-305 | 0,9 |
| - корреляционного приемника КП-305 | 1,3 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Приемник корреляционный КП-305 | 1 |
| 2 | Предусилитель-передатчик УП-305К | 1 |
| 3 | Предусилитель-передатчик УП-305С | 1 |
| 4 | Датчик акустический АДК-305 | 2 |
| 5 | Антенна | 4 |
| 6 | Источник питания И305.02.040 | 1 |
| 7 | Наушники | 1 |
| 8 | Переходник USB-SD/Micro | 1 |
| 9 | SD-карта (8 Гб) | 1 |
| 10 | Чемодан-кейс | 1 |
| 11 | Руководство по эксплуатации | 1 |
Документы

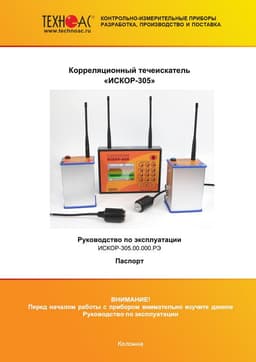

Руководство по эксплуатации
