Гигрометр ИВА‑16

Основные особенности:

• стационарный прибор с возможностью автономного использования;
• для установки на стене;
• ИВА-16-1 подходит как для постоянной установки (анализируемый газ подается без прерываний), так и для периодических измерений;
• ИВА-16-3 подходит для постоянной установки (анализируемый газ подается без прерываний);
• OLED-индикатор с одновременной индикацией нескольких единиц влажности и развитым меню;
• встроенный ротаметр для контроля расхода анализируемого газа;
• часы и внутренняя память, в которую протоколируются результаты измерений (интервал записи от 1 мин до 99 часов, запись в память осуществляется только во включенном состоянии, 10000 измерений);
• чтение записанных показаний с персонального компьютера через порт USB;
• звуковая сигнализация превышения 2 настраиваемых порогов;
• индикация уровня заряда встроенного аккумулятора;
• широкие возможности по пересчету и индикации единиц влажности;
• на индикатор могут быть выведены:
  - точка росы/инея (°С) при рабочем давлении,
  - точка росы/инея (°С), приведенная к требуемому давлению (МПа),
  - молярная доля влаги (ppm),
  - объемная доля водяного пара (%),
  - массовая концентрация влаги, приведенная к стандартным условиям (г/м³),
  - избыточное давление в рабочей камере гигрометра (кгс/см² или МПа);
• возможность автоматического приведения показаний точки росы/инея по измеряемому избыточному давлению к любому избыточному давлению (от 0 до 99 МПа; давление, к которому осуществляется приведение, отображается на основном экране);
• расчеты осуществляются с учетом типа анализируемого газа в соответствии с ГОСТ 8.811-2012 «Таблицы психрометрические. Построение, содержание, расчетные соотношения» для сжатого воздуха и в соответствии с актуальными данными ГСССД (Государственная служба стандартных справочных данных) для остальных газов;
• входное давление до 400 бар (максимальное давление выбирается из ряда 3МПа, 10МПа, 30МПа, 40МПа);
• интерфейс RS-485;
• метрологические характеристики гигрометра в диапазоне измерений точки росы/инея ниже 0°C нормированы по точке инея (у ИВГ-1, Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее).

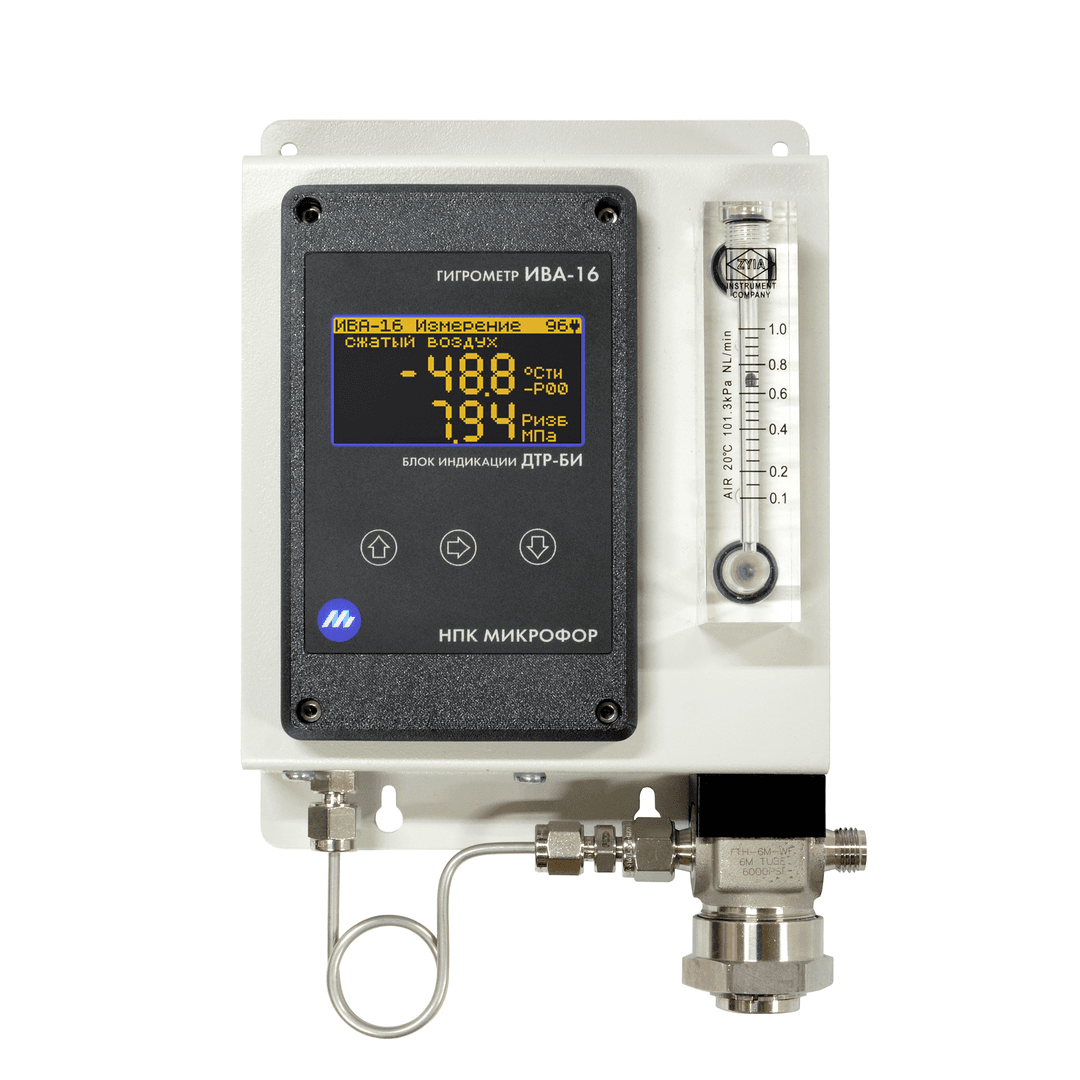

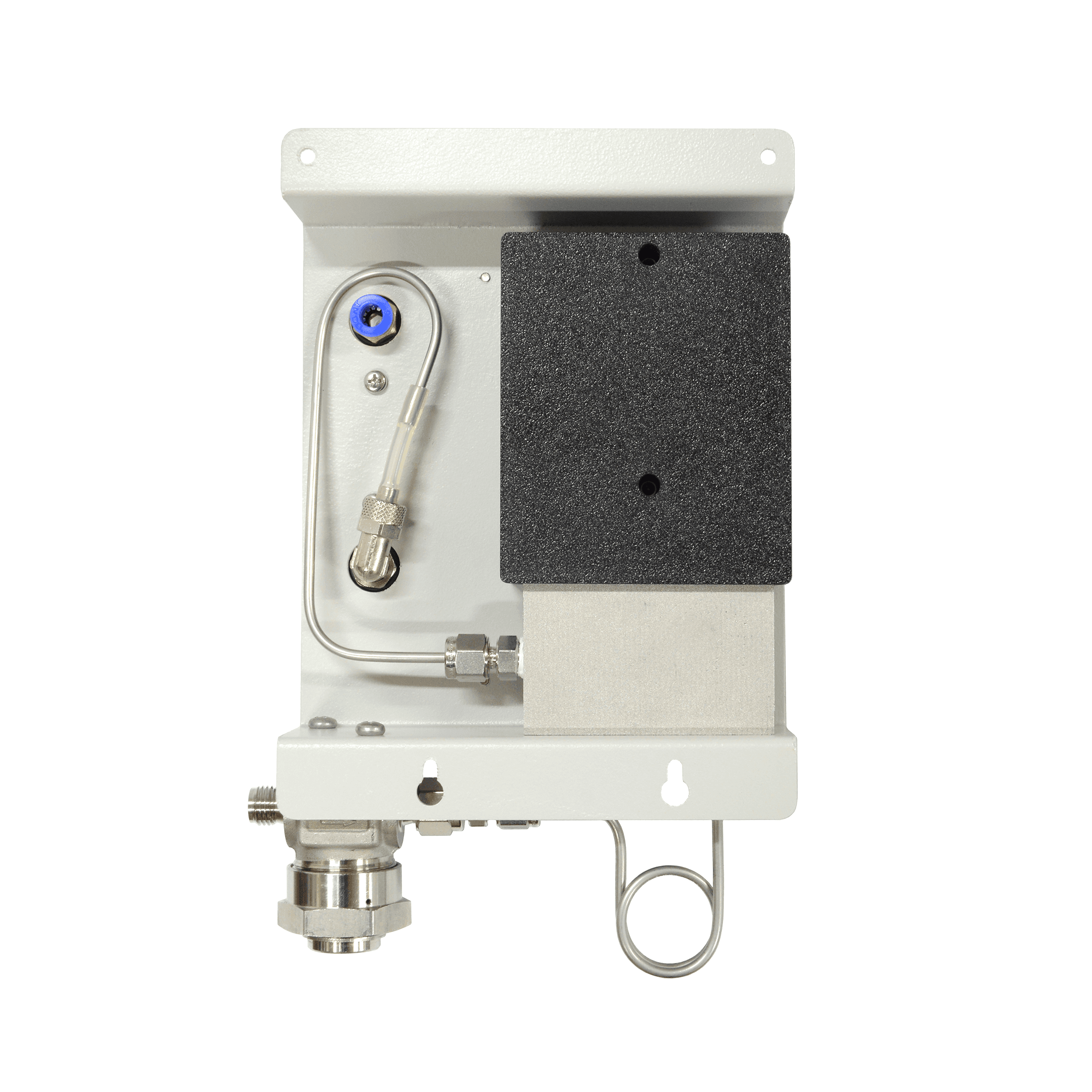

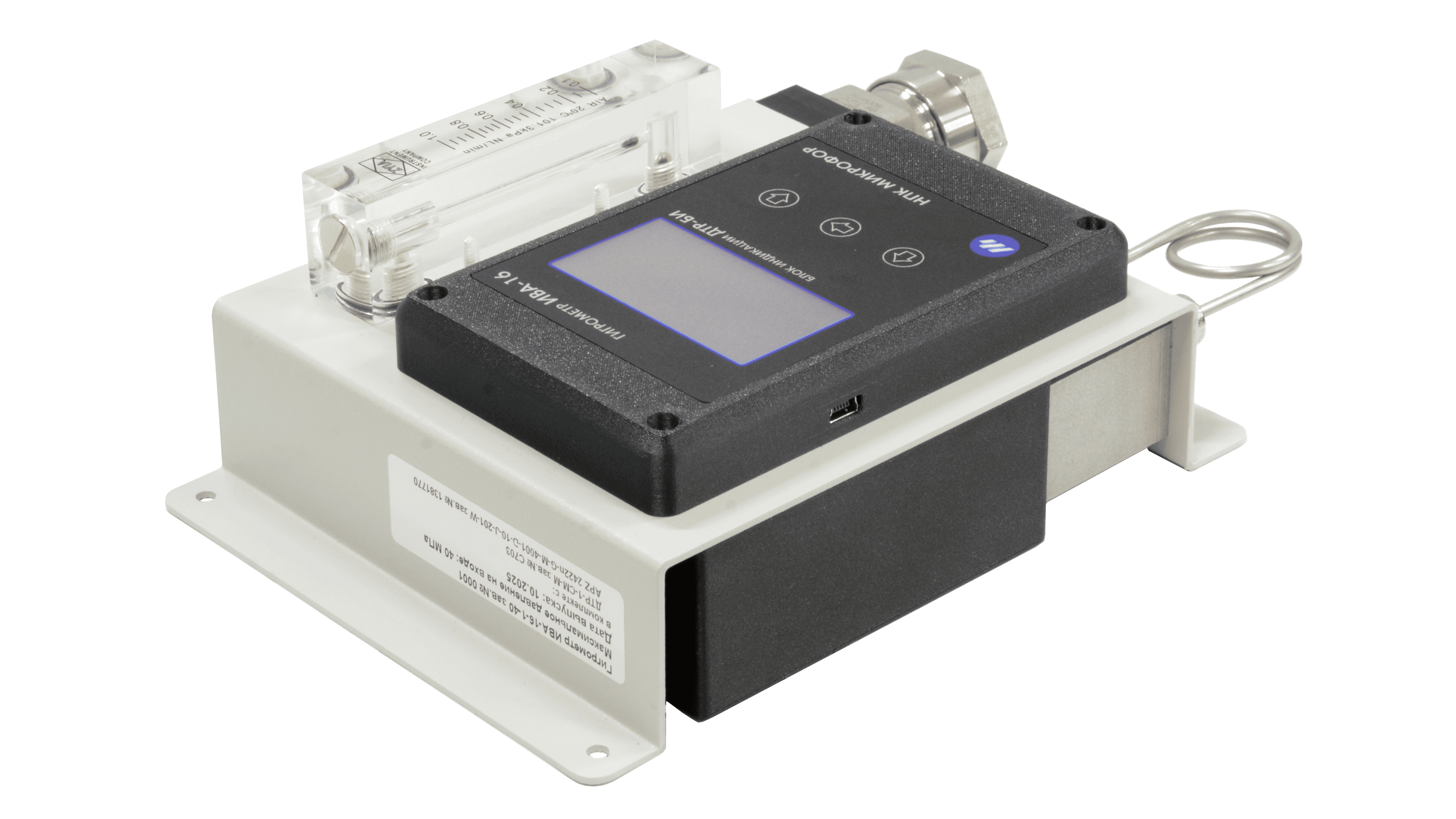

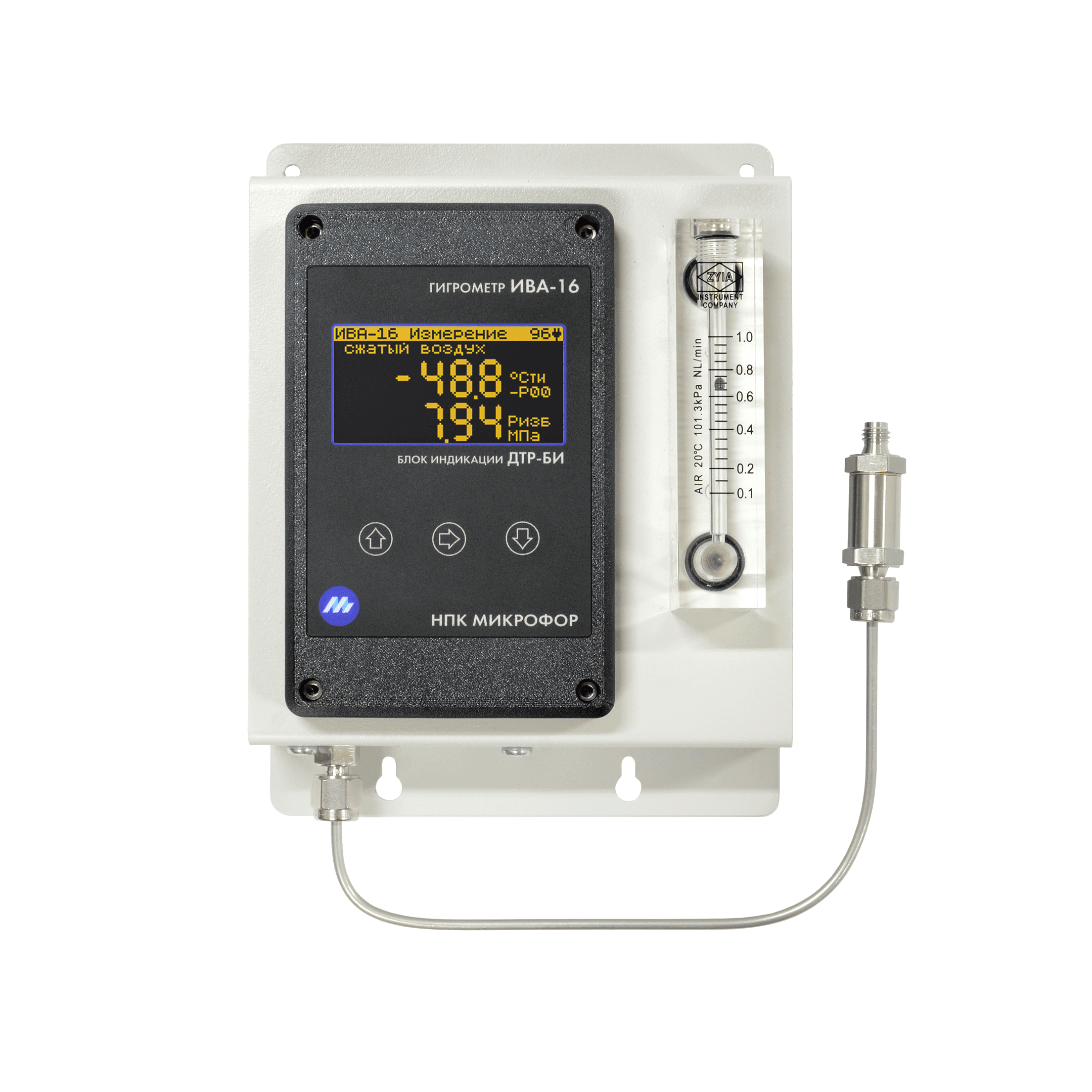

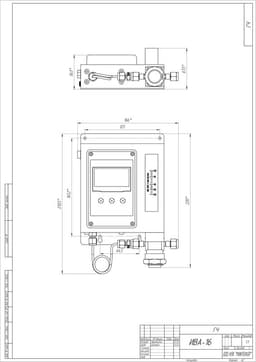

Гигрометр ИВА-16 состоит из шасси с отверстиями для крепления на стене, на котором размещены:

• проточная рабочая камера (пробоотборное устройство) с установленными преобразователем точки росы/инея ДТР (ДТР-1-СМ-М или ДТР-3-СМ-М) и датчиком избыточного давления PIEZUS APZ 2422n;
• трубки с пневмосопротивлением (капилляром) на входе и выходе рабочей камеры;
• поплавковый ротаметр;
• блок индикации ДТР-БИ.

В гигрометрах с максимальным входным избыточным давлением более 20 МПа на шасси дополнительно установлен входной фильтр. При давлении входного газа менее 20 МПа используется внешний фильтр, устанавливать который рекомендуется как можно ближе к точке отбора газа.

Для ограничения давления в рабочей камере на входе может устанавливаться дополнительное пневмосопротивление. В этом случае измерения производятся при промежуточном давлении.

Датчик давления PIEZUS предназначен для измерения избыточного давления в рабочей камере гигрометра. Результаты используются для расчетов и приведения единиц влажности.

Пневмосопротивление представляет собой трубку из нержавеющей стали ø3 мм, в которую впаяна тонкая трубка («капилляр»), диаметр которой подобран таким образом, чтобы при максимальном рабочем давлении на входе расход через нее был в пределах от 0,7 до 1 л/мин. Пневмосопротивление позволяет проводить безопасный отбор пробы газа из линии, не используя сложные и дорогостоящие редукторы и вентили тонкой регулировки.

Поверке подлежат только компоненты гигрометра, являющиеся средствами измерений утвержденного типа – преобразователь точки росы/инея ДТР и датчик давления PIEZUS.

Исполнения для заказа:

• ИВА-16-1-3 - гигрометр с диапазоном измерений точки росы/инея от -60 до +20°С и максимальным входным давлением 3 МПа;
• ИВА-16-1-10 - гигрометр с диапазоном измерений точки росы/инея от -60 до +20°С и максимальным входным давлением 10 МПа;
• ИВА-16-1-30 - гигрометр с диапазоном измерений точки росы/инея от -60 до +20°С и максимальным входным давлением 30 МПа;
• ИВА-16-1-40 - гигрометр с диапазоном измерений точки росы/инея от -60 до +20°С и максимальным входным давлением 40 МПа;
• ИВА-16-3-3 - гигрометр с диапазоном измерений точки инея от -80 до 0°С и максимальным входным давлением 3 МПа;
• ИВА-16-3-10 - гигрометр с диапазоном измерений точки инея от -80 до 0°С и максимальным входным давлением 10 МПа;
• ИВА-16-3-30 - гигрометр с диапазоном измерений точки инея от -80 до 0°С и максимальным входным давлением 30 МПа;
• ИВА-16-3-40 - гигрометр с диапазоном измерений точки инея от -80 до 0°С и максимальным входным давлением 40 МПа.

⁽¹⁾ - в диапазоне измерений температуры точки росы/инея до 0°С гигрометр измеряет температуру точки инея, в диапазоне измерений выше 0°С – температуру точки росы.
