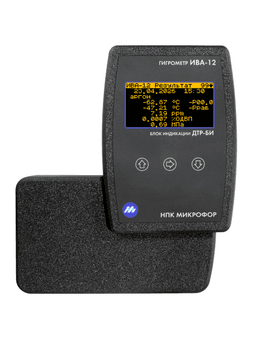

Гигрометр ИВА‑12
Код товара: 1740
Цена по запросу
Основные особенности:
- автономный гигрометр для быстрого определения влажности газа в баллонах с аргоном, азотом и сжатым воздухом;
- полностью автоматическое измерение со звуковой сигнализацией окончания;

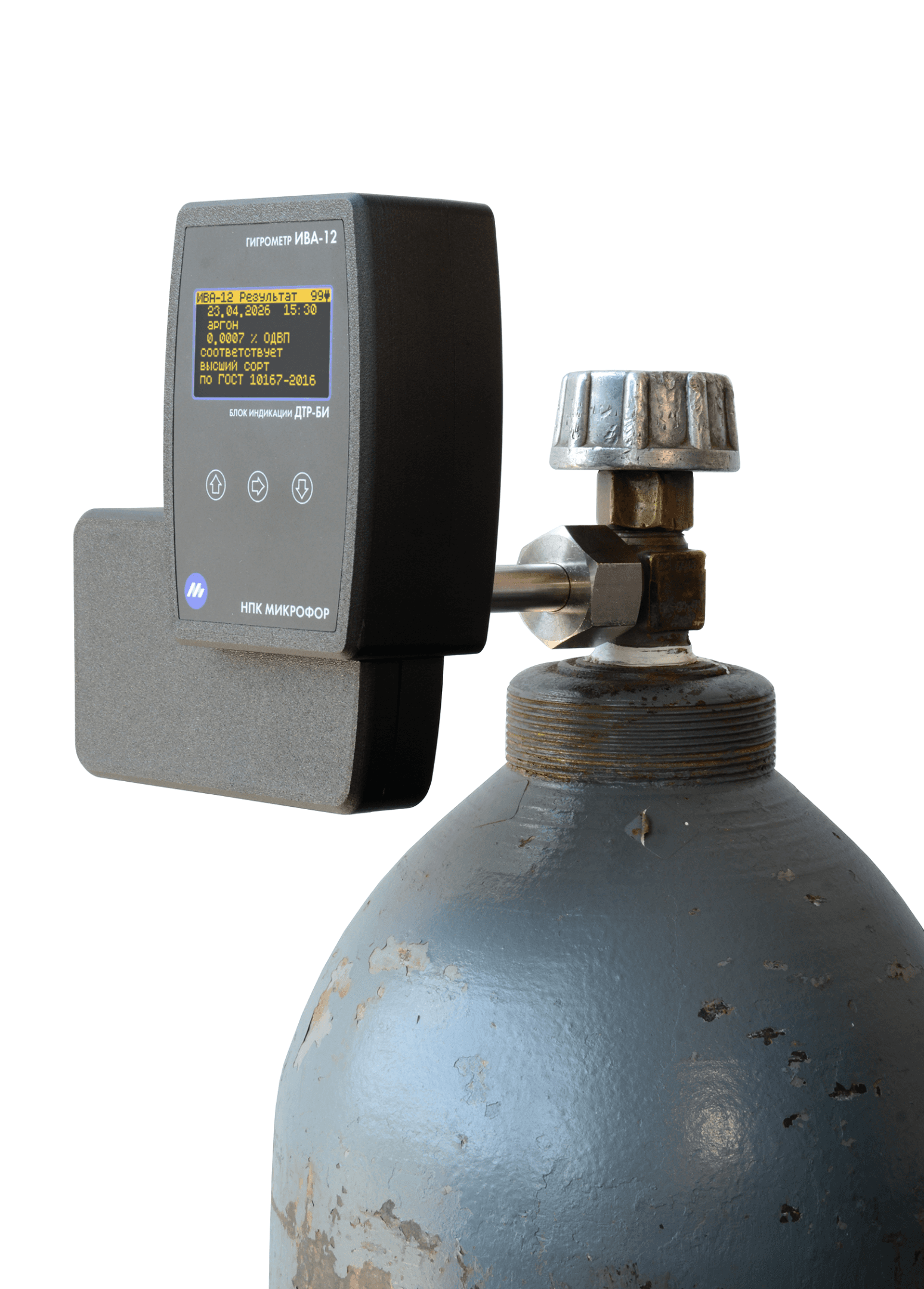

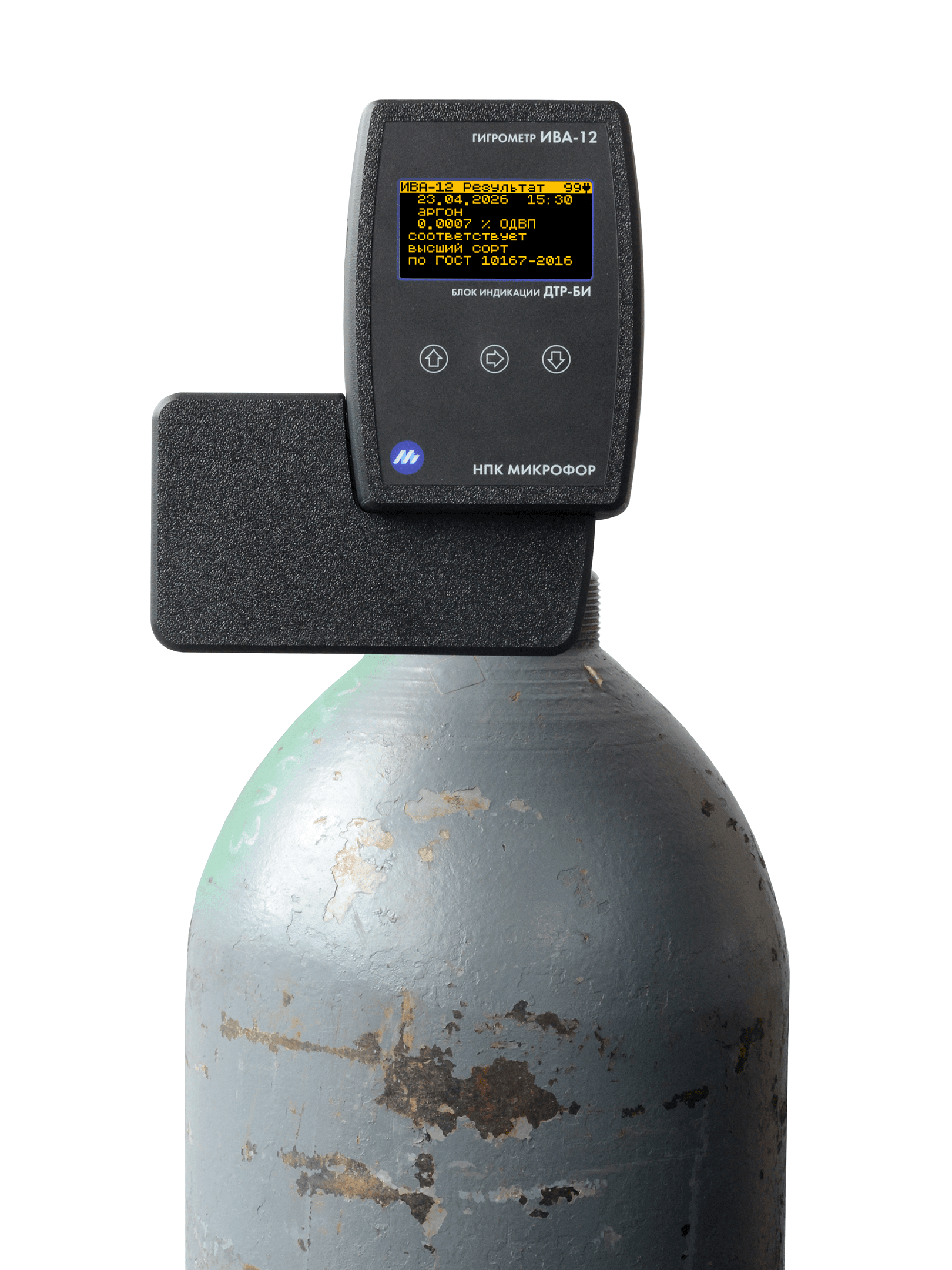

- низкие требования к квалификации пользователя - нужно установить гигрометр на баллон, открыть вентиль баллона, запустить измерение, дождаться звукового сигнала, закрыть вентиль баллона, зафиксировать результат, снять гигрометр с баллона;
- результаты измерений сохраняются во внутреннюю память гигрометра.
Другие особенности:

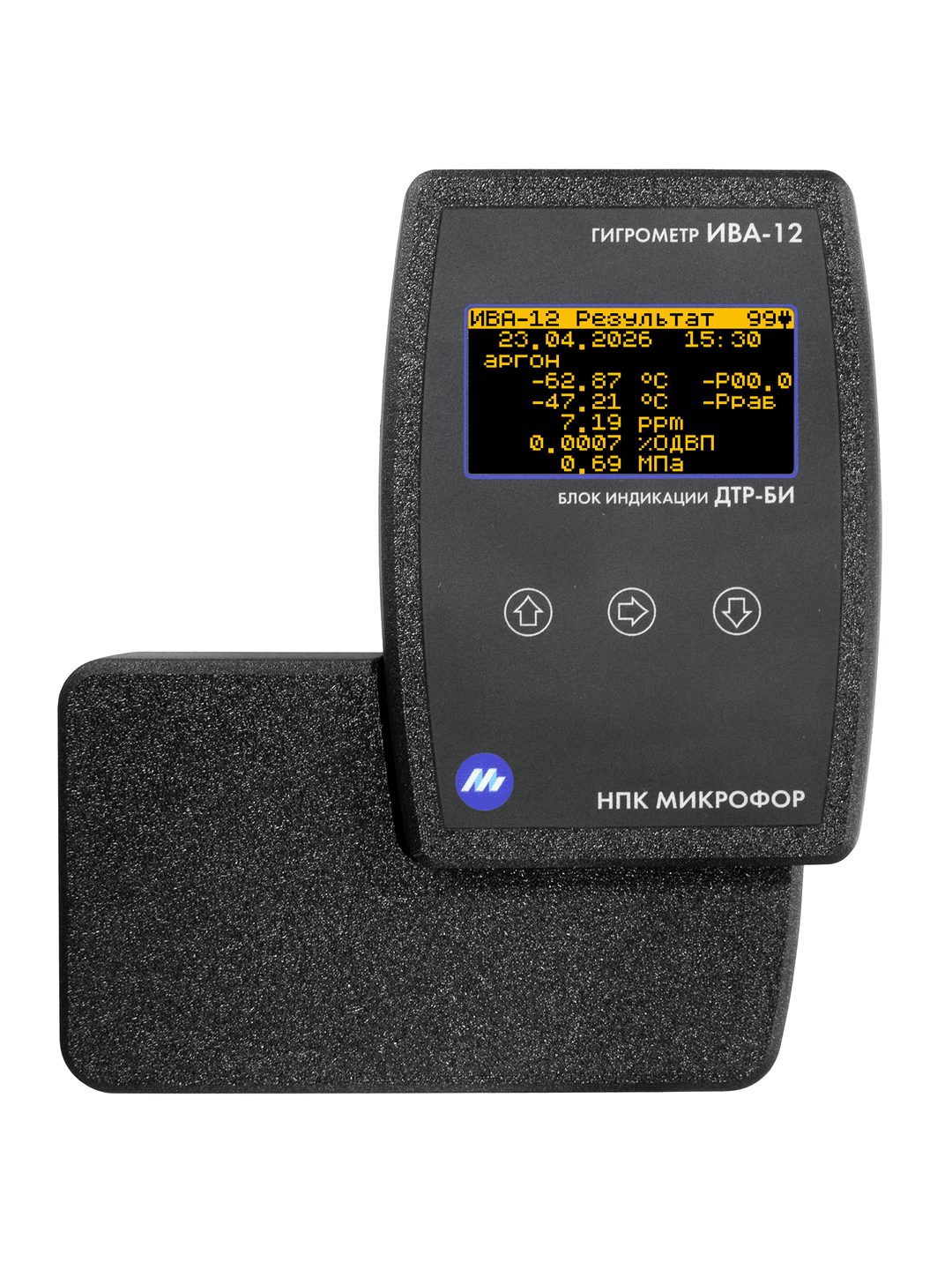

- OLED-индикатор с одновременной индикацией нескольких единиц влажности, развитым меню и мастером измерений;
- часы и внутренняя память, в которую протоколируются результаты измерений;
- чтение записанных показаний с персонального компьютера через порт USB;
- индикация уровня заряда встроенного аккумулятора;
- широкие возможности по пересчету и индикации единиц влажности;
- на индикатор могут быть выведены:
- точка росы/инея (°С) при рабочем давлении,
- точка росы/инея (°С), приведенная к требуемому давлению (МПа),
- молярная доля влаги (ppm),
- объемная доля водяного пара (%),
- массовая концентрация влаги, приведенная к стандартным условиям (г/м3),
- избыточное давление в рабочей камере гигрометра (кгс/см2 или МПа); - возможность приведения показаний точки росы/инея к любому избыточному давлению (от 0 до 99 МПа; давление, к которому осуществляется приведение, отображается на основном экране);
- расчеты осуществляются с учетом типа анализируемого газа в соответствии с ГОСТ 8.811-2012 «Таблицы психрометрические. Построение, содержание, расчетные соотношения» для сжатого воздуха и в соответствии с актуальными данными ГСССД (Государственная служба стандартных справочных данных) для остальных газов;
- входное давление до 200 бар;
- метрологические характеристики гигрометра в диапазоне измерений точки росы/инея ниже 0°C нормированы по точке инея (у ИВГ-1, Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее).
Гигрометр ИВА-12 выполнен в пластиковом корпусе, внутри которого размещены проточная рабочая камера (пробоотборное устройство) с установленными преобразователем точки росы/инея ДТР-1-СМ-М и датчиком избыточного давления PIEZUS APZ 2422n и блок индикации ДТР-БИ. Снаружи корпуса размещены трубки с пневмосопротивлениями (до и после измерительных преобразователей) и электромагнитный клапан, закрытые общим кожухом. Измерения производятся при промежуточном давлении около 10 бар. Датчик давления PIEZUS предназначен для измерения избыточного давления в рабочей камере гигрометра. Результаты используются для расчетов и приведения единиц влажности.
Подробнее процесс измерения описан в статье "Измерения влажности газов в баллонах".
На настоящий момент гигрометр ориентирован на работу с азотом, аргоном и сжатым воздухом. Чтобы реализовать возможность использования гигрометра для других газов, нам необходимо провести работы по уточнению повышающих коэффициентов для этих газов в требуемом диапазоне, и, например, для кислорода и водорода, разработать специальные модификации гигрометра. Также возможно увеличение входного давления. Чтобы эти работы были включены в наш план и проведены, в случае заинтересованности просим направлять соответствующий запрос на zakaz@microfor.ru.
Поверке подлежат только компоненты гигрометра, являющиеся средствами измерений утвержденного типа – преобразователь точки росы/инея ДТР и датчик давления PIEZUS.
Исполнения для заказа:
- ИВА-12
| Диапазон измерений температуры точки росы/инея(1) при давлении в рабочей камере, °С | |
| - при температуре анализируемого газа (Тг) 20 °C и ниже | от -60 до Тг |
| - при температуре анализируемого газа выше 20 °C | от -60 до +20 |
| Диапазон индикации температуры точки росы/инея, °С | от -80 до +20 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С | ±2 |
| Время выхода показаний на уровень 0,9 от установившегося значения при изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Габаритные размеры, мм, не более | 170×170×135 |
| Масса, кг, не более | 2 |
| Питание | |
| - автономный режим (от встроенного аккумулятора) | напряжение 3,7 В |
| - стационарный режим (от сети переменного тока через адаптер питания 5V DC, 1,5А) | напряжение 220В ± 15% и частотой 50 ± 5 Гц |
| Потребляемая мощность, Вт, не более | 5 |
| Время непрерывной работы от полностью заряженного аккумулятора, ч, не менее | 4 |
| Диапазон температур окружающей среды и анализируемого газа, °С | от 0 до +35 |
| Максимальное избыточное давление анализируемого газа на входе в гигрометр, МПа | 20 |
| Средняя наработка на отказ То в нормальных условиях, ч, не менее | 10000 |
| Средний срок службы Тс, лет, не менее | 5 |
| Интервал между поверками, лет | |
| - для преобразователя точки росы/инея ДТР | 1 |
| - для датчика давления PIEZUS | 3 |
(1) - в диапазоне измерений температуры точки росы/инея до 0°С гигрометр измеряет температуру точки инея, в диапазоне измерений выше 0°С – температуру точки росы.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Гигрометр ИВА-12 | 1 |
| 2 | Кабель mini USB-A | 1 |
| 3 | Адаптер питания 5В, 0.6А | 1 |
| 4 | Ключ гаечный на 32 | 1 |
| 5 | Ключ гаечный на 11 | 1 |
| 6 | Кейс защитный ударопрочный | 1 |
| 7 | Руководство по эксплуатации на гигрометр ИВА-12 | 1 |
| 8 | Датчики давления APZ/ALZ/AMZ/ASZ. Паспорт | 1 |
| 9 | Свидетельство о поверке на преобразователь точки росы/инея ДТР на бумажном носителе | 1 |
| 10 | Компакт-диск с программным обеспечением «ИВА-12-14-16»(по запросу) | 1 |
| 11 | Упаковка | 1 |
Руководство по эксплуатации на Гигрометр ИВА-12Описание
Основные особенности:
- автономный гигрометр для быстрого определения влажности газа в баллонах с аргоном, азотом и сжатым воздухом;
- полностью автоматическое измерение со звуковой сигнализацией окончания;
- низкие требования к квалификации пользователя - нужно установить гигрометр на баллон, открыть вентиль баллона, запустить измерение, дождаться звукового сигнала, закрыть вентиль баллона, зафиксировать результат, снять гигрометр с баллона;
- результаты измерений сохраняются во внутреннюю память гигрометра.
Другие особенности:
- OLED-индикатор с одновременной индикацией нескольких единиц влажности, развитым меню и мастером измерений;
- часы и внутренняя память, в которую протоколируются результаты измерений;
- чтение записанных показаний с персонального компьютера через порт USB;
- индикация уровня заряда встроенного аккумулятора;
- широкие возможности по пересчету и индикации единиц влажности;
- на индикатор могут быть выведены:
- точка росы/инея (°С) при рабочем давлении,
- точка росы/инея (°С), приведенная к требуемому давлению (МПа),
- молярная доля влаги (ppm),
- объемная доля водяного пара (%),
- массовая концентрация влаги, приведенная к стандартным условиям (г/м3),
- избыточное давление в рабочей камере гигрометра (кгс/см2 или МПа); - возможность приведения показаний точки росы/инея к любому избыточному давлению (от 0 до 99 МПа; давление, к которому осуществляется приведение, отображается на основном экране);
- расчеты осуществляются с учетом типа анализируемого газа в соответствии с ГОСТ 8.811-2012 «Таблицы психрометрические. Построение, содержание, расчетные соотношения» для сжатого воздуха и в соответствии с актуальными данными ГСССД (Государственная служба стандартных справочных данных) для остальных газов;
- входное давление до 200 бар;
- метрологические характеристики гигрометра в диапазоне измерений точки росы/инея ниже 0°C нормированы по точке инея (у ИВГ-1, Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее).
Гигрометр ИВА-12 выполнен в пластиковом корпусе, внутри которого размещены проточная рабочая камера (пробоотборное устройство) с установленными преобразователем точки росы/инея ДТР-1-СМ-М и датчиком избыточного давления PIEZUS APZ 2422n и блок индикации ДТР-БИ. Снаружи корпуса размещены трубки с пневмосопротивлениями (до и после измерительных преобразователей) и электромагнитный клапан, закрытые общим кожухом. Измерения производятся при промежуточном давлении около 10 бар. Датчик давления PIEZUS предназначен для измерения избыточного давления в рабочей камере гигрометра. Результаты используются для расчетов и приведения единиц влажности.
Подробнее процесс измерения описан в статье "Измерения влажности газов в баллонах".
На настоящий момент гигрометр ориентирован на работу с азотом, аргоном и сжатым воздухом. Чтобы реализовать возможность использования гигрометра для других газов, нам необходимо провести работы по уточнению повышающих коэффициентов для этих газов в требуемом диапазоне, и, например, для кислорода и водорода, разработать специальные модификации гигрометра. Также возможно увеличение входного давления. Чтобы эти работы были включены в наш план и проведены, в случае заинтересованности просим направлять соответствующий запрос на zakaz@microfor.ru.
Поверке подлежат только компоненты гигрометра, являющиеся средствами измерений утвержденного типа – преобразователь точки росы/инея ДТР и датчик давления PIEZUS.
Исполнения для заказа:
- ИВА-12
Характеристики
| Диапазон измерений температуры точки росы/инея(1) при давлении в рабочей камере, °С | |
| - при температуре анализируемого газа (Тг) 20 °C и ниже | от -60 до Тг |
| - при температуре анализируемого газа выше 20 °C | от -60 до +20 |
| Диапазон индикации температуры точки росы/инея, °С | от -80 до +20 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С | ±2 |
| Время выхода показаний на уровень 0,9 от установившегося значения при изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Габаритные размеры, мм, не более | 170×170×135 |
| Масса, кг, не более | 2 |
| Питание | |
| - автономный режим (от встроенного аккумулятора) | напряжение 3,7 В |
| - стационарный режим (от сети переменного тока через адаптер питания 5V DC, 1,5А) | напряжение 220В ± 15% и частотой 50 ± 5 Гц |
| Потребляемая мощность, Вт, не более | 5 |
| Время непрерывной работы от полностью заряженного аккумулятора, ч, не менее | 4 |
| Диапазон температур окружающей среды и анализируемого газа, °С | от 0 до +35 |
| Максимальное избыточное давление анализируемого газа на входе в гигрометр, МПа | 20 |
| Средняя наработка на отказ То в нормальных условиях, ч, не менее | 10000 |
| Средний срок службы Тс, лет, не менее | 5 |
| Интервал между поверками, лет | |
| - для преобразователя точки росы/инея ДТР | 1 |
| - для датчика давления PIEZUS | 3 |
(1) - в диапазоне измерений температуры точки росы/инея до 0°С гигрометр измеряет температуру точки инея, в диапазоне измерений выше 0°С – температуру точки росы.
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Гигрометр ИВА-12 | 1 |
| 2 | Кабель mini USB-A | 1 |
| 3 | Адаптер питания 5В, 0.6А | 1 |
| 4 | Ключ гаечный на 32 | 1 |
| 5 | Ключ гаечный на 11 | 1 |
| 6 | Кейс защитный ударопрочный | 1 |
| 7 | Руководство по эксплуатации на гигрометр ИВА-12 | 1 |
| 8 | Датчики давления APZ/ALZ/AMZ/ASZ. Паспорт | 1 |
| 9 | Свидетельство о поверке на преобразователь точки росы/инея ДТР на бумажном носителе | 1 |
| 10 | Компакт-диск с программным обеспечением «ИВА-12-14-16»(по запросу) | 1 |
| 11 | Упаковка | 1 |
Документы

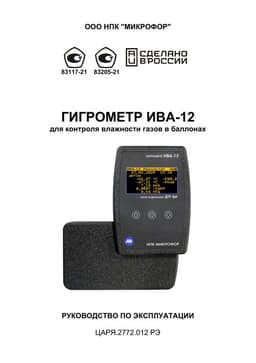

Руководство по эксплуатации на Гигрометр ИВА-12
