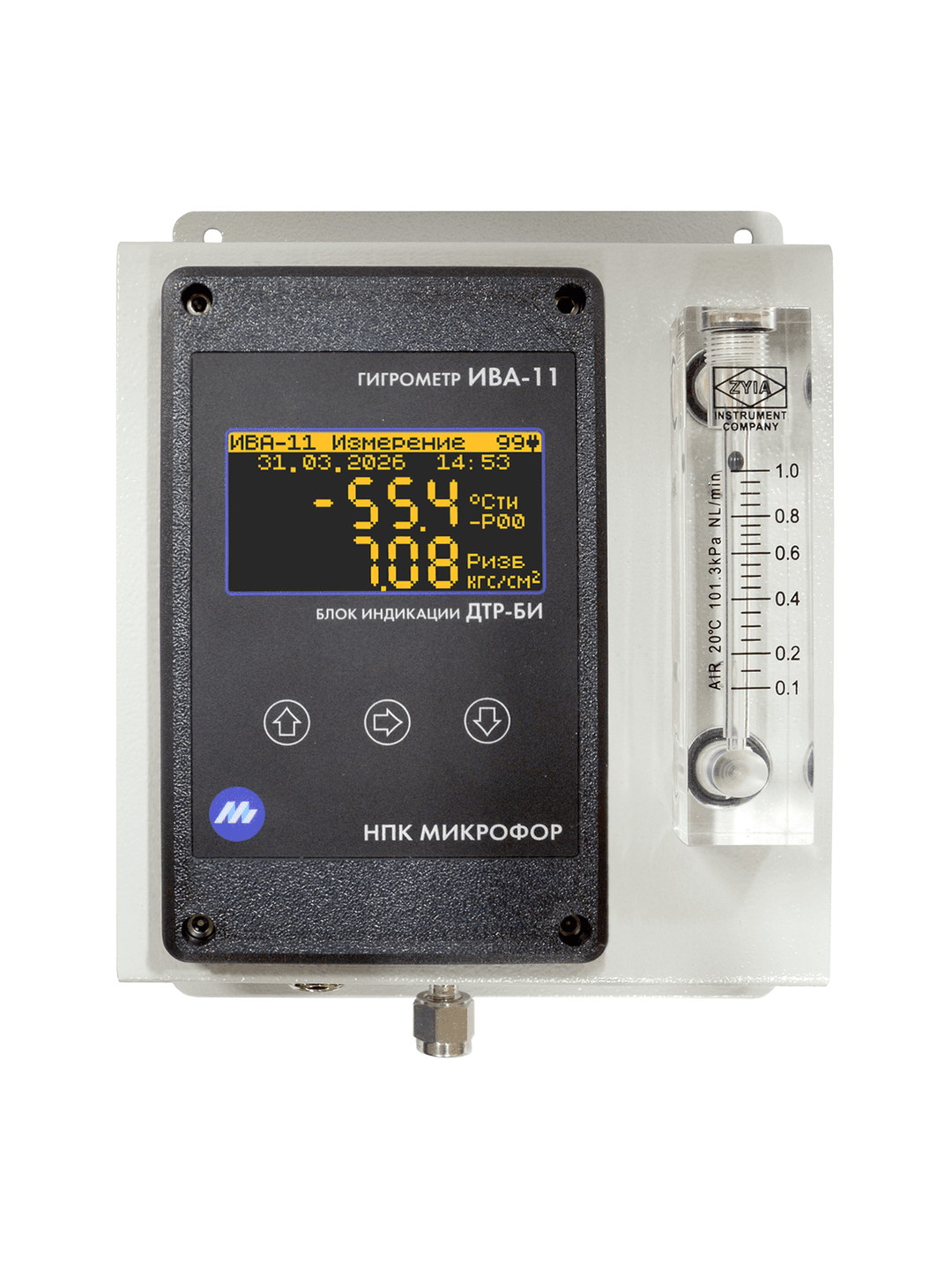

Гигрометр ИВА‑11
Код товара: 1741
Цена по запросу
Основные особенности:
- стационарный прибор с возможностью автономного использования;
- для установки на стене;
- ИВА-11-1-А и ИВА-11-1-Б подходят как для постоянной установки (анализируемый газ подается без прерываний), так и для периодических измерений;
- ИВА-11-3-А подходит для постоянной установки (анализируемый газ подается без прерываний);
- OLED-индикатор с одновременной индикацией нескольких единиц влажности и развитым меню;
- встроенный ротаметр для контроля расхода анализируемого газа;
- часы и внутренняя память, в которую протоколируются результаты измерений (интервал записи от 1 мин до 99 часов, запись в память осуществляется только во включенном состоянии, 10000 измерений);
- чтение записанных показаний с персонального компьютера через порт USB;
- звуковая сигнализация превышения 2 настраиваемых порогов;
- индикация уровня заряда встроенного аккумулятора;
- широкие возможности по пересчету и индикации единиц влажности;
- на индикатор могут быть выведены:
- точка росы/инея (°С) при рабочем давлении,
- точка росы/инея (°С), приведенная к требуемому давлению (МПа),
- молярная доля влаги (ppm),
- объемная доля водяного пара (%),
- массовая концентрация влаги, приведенная к стандартным условиям (г/м3с.у.);
- избыточное давление (кгс/см2 или МПа); - возможность приведения показаний точки росы/инея к любому давлению (давление, к которому осуществляется приведение, отображается на основном экране);
- расчеты осуществляются с учетом типа анализируемого газа в соответствии с ГОСТ 8.811-2012 «Таблицы психрометрические. Построение, содержание, расчетные соотношения»;
- входное давление до 10 бар;
- интерфейс RS-485;
- метрологические характеристики гигрометра в диапазоне измерений точки росы/инея ниже 0°C нормированы по точке инея (у ИВГ-1, Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее).

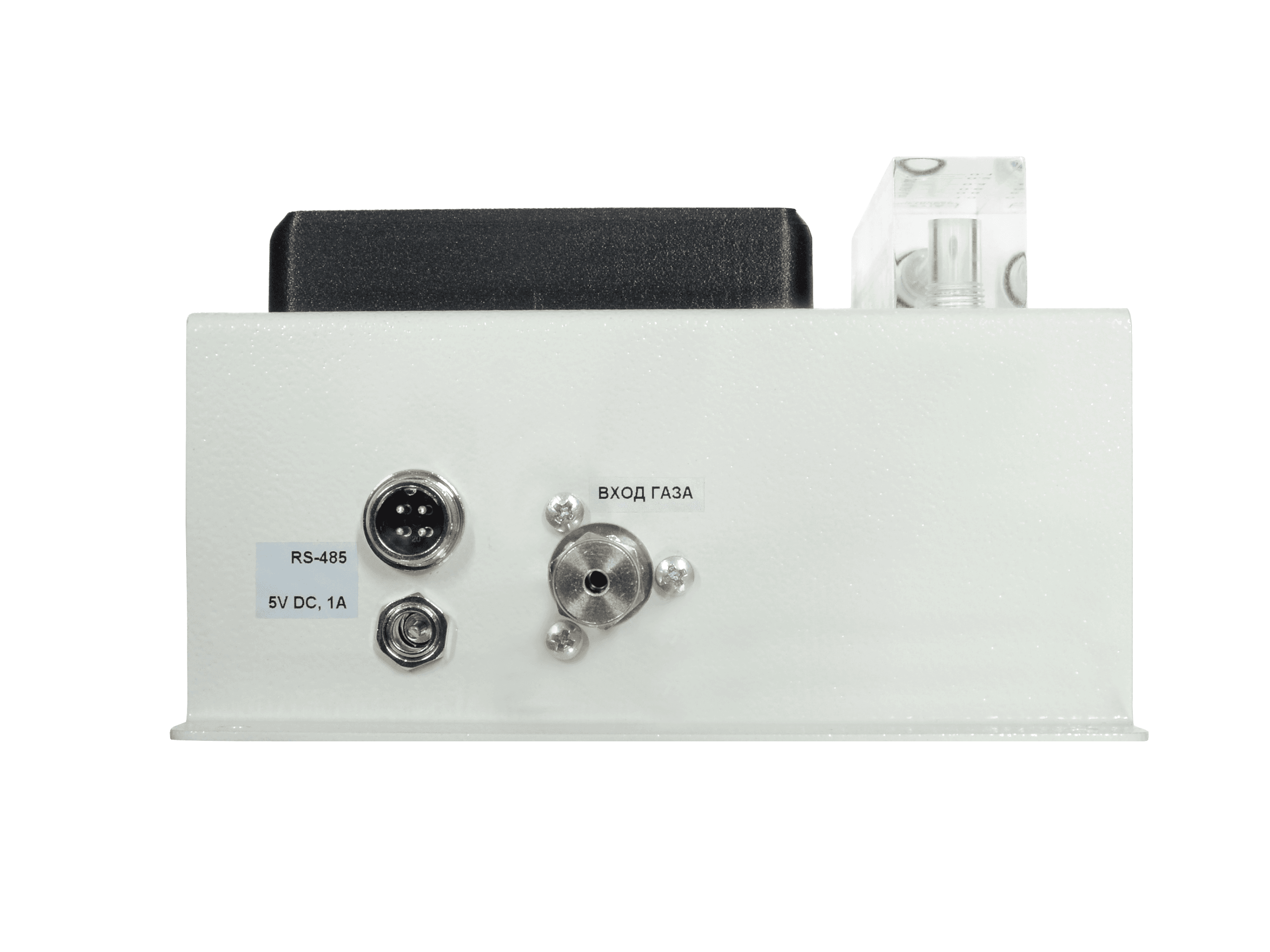

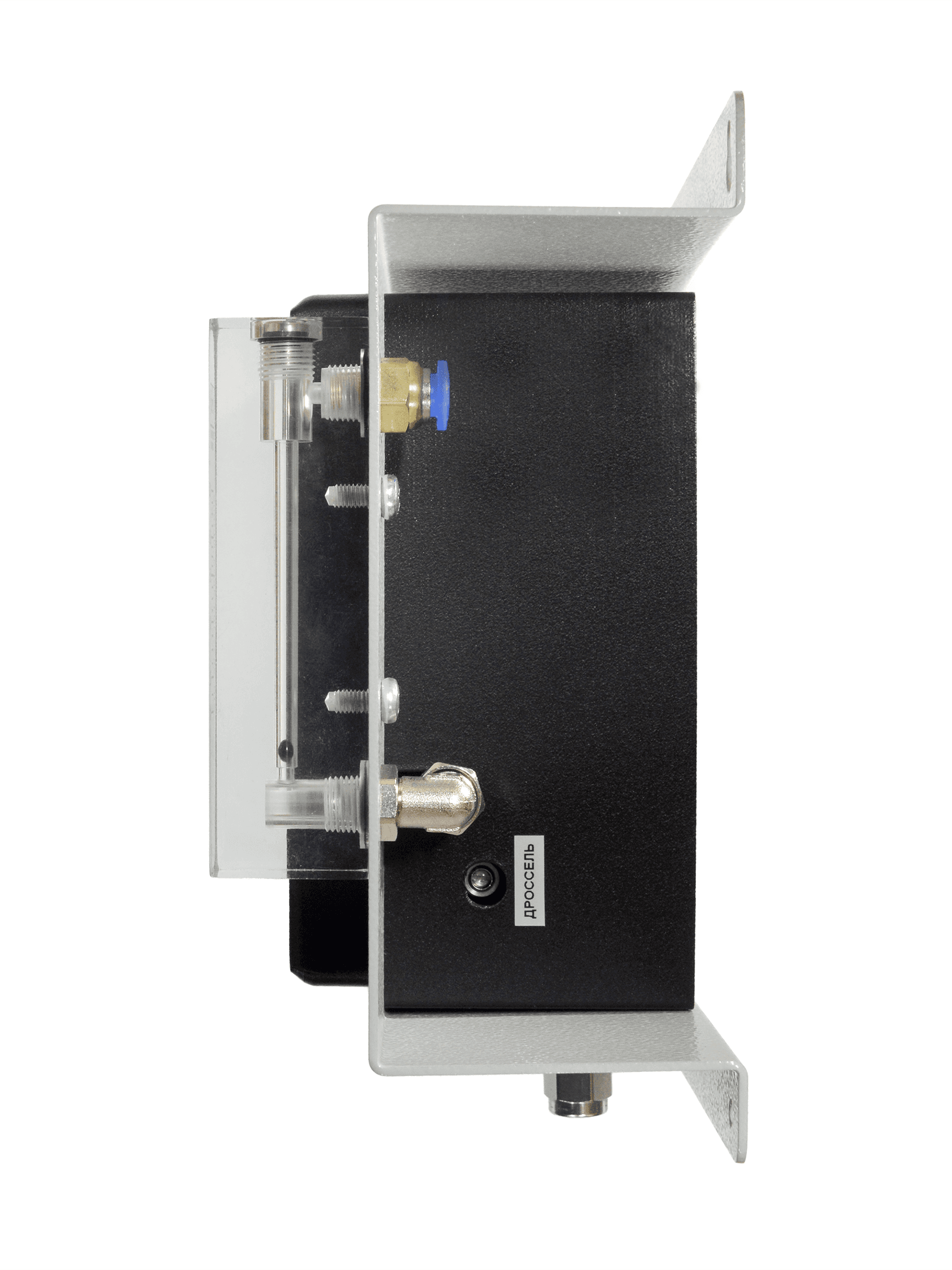

Гигрометр ИВА-11 состоит из шасси с отверстиями для крепления на стене, на котором размещены:

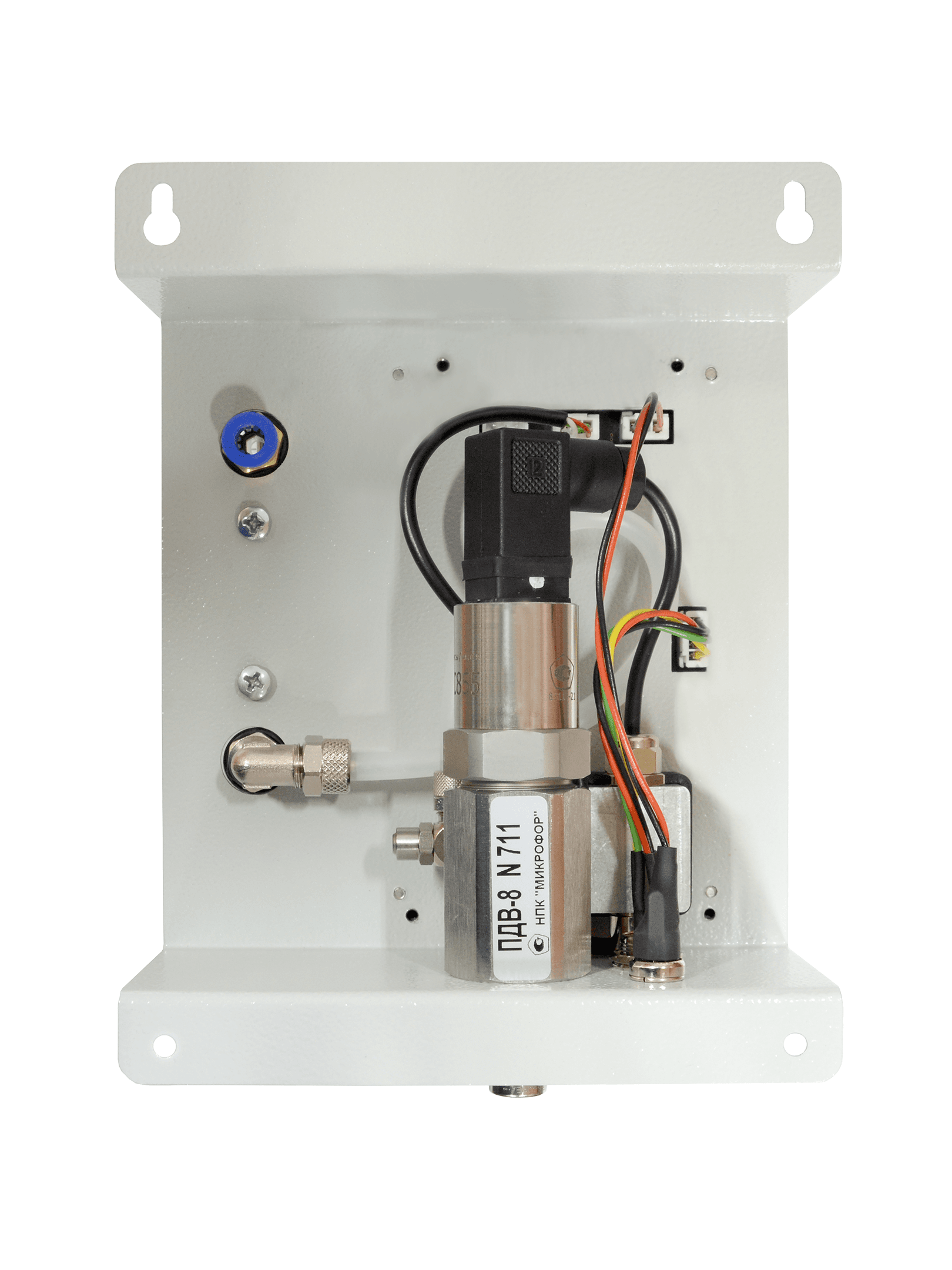

- пробоотборное устройство ПДВ-8 со встроенным датчиком избыточного давления;
- преобразователь точки росы/инея ДТР-1-СМ, ДТР-1-СМ-М или ДТР-3-СМ-М,
- поплавковый ротаметр;
- блок индикации ДТР-БИ.
Поверке подлежат только преобразователь ДТР с пробоотборным устройством ПДВ-8.
Исполнения для заказа:
- ИВА-11-1-Б - гигрометр с диапазоном измерений точки росы/инея от -60 до +20°С с фитингом для подключения трубки из полиэтилена;
- ИВА-11-1-А - гигрометр с диапазоном измерений точки росы/инея от -60 до +20°С со штуцером для подключения трубки из нержавеющей стали;
- ИВА-11-3-А - гигрометр с диапазоном измерений точки инея от -80 до 0°С со штуцером для подключения трубки из нержавеющей стали.
НПК "МИКРОФОР" предлагает большую номенклатуру средств измерений точки росы/инея и избыточного давления, основанных на одних и тех же первичных преобразователях - ДТР-1 или ДТР-3 с пробоотборным устройством ПДВ-8, для диапазона давлений до 10 бар, каждое из которых имеет свои отличия:
- ИВА-10М лучше всего подходит для автономной работы; его пробоотборное устройство имеет вентили на входе и выходе, что позволяет работать как при рабочем давлении, так и при атмосферном; программное обеспечение для работы со встроенной памятью имеет наиболее широкие возможности; отсутствие интерфейсов (кроме USB) не позволяет интегрировать его с вторичными устройствами.
- ИВА-11 рассчитан на работу в стационарном режиме, но может использоваться и автономно; у него самая наглядная индикация и наиболее мощные возможности по пересчету единиц влажности (включая приведение точки росы/инея к любому давлению с учетом повышающих коэффициентов, другие гигрометры из этого списка способны приводить показания только к нормальным и стандартным условиям); внутренняя память с простой программой для считывания накопленных данных; сигнализация по 2 настраиваемым порогам; интерфейс RS-485 позволяет интегрировать его в АСУ* предприятия.
- ИВА-206-Д и ИВА-208-Д - стационарные приборы; оснащены 2 релейными выходами, что дает возможность строить на их основе системы промышленной автоматизации; есть возможность установки цифрового (RS-485 или RS-232) или 2 токовых (0...5 или 4...20 мА) выходов для подключения к внешним устройствам; настраиваемая звуковая и световая сигнализация.
- Блок индикации ИВА-6Б2-К-DIN c преобразователем ДТР-1-СМ, ДТР-2-СМ или ДТР-3-СМ-М и пробоотборным устройством ПДВ-8 - стационарная система, которая имеет одновременно 2 релейных выхода, 2 токовых выхода (4...20 мА) и интерфейс RS-485 (наилучшие возможности по построению АСУ*), есть возможность считывания показаний сразу с нескольких преобразователей с ПДВ-8.
* - АСУ - автоматизированная система управления.
| Диапазон измерений температуры точки росы/инея(1) при рабочем давлении анализируемого газа, °С | |
| ИВА-11-1-А и ИВА-11-1-Б: | |
| - при температуре анализируемого газа (Тг) 20 °C и ниже | от -60 до Тг |
| - при температуре анализируемого газа выше 20 °C | от -60 до +20 |
| ИВА-11-3-А: | |
| - при температуре анализируемого газа (Тг) 4 °C и ниже | от -80 до (Тг - 4) |
| - при температуре анализируемого газа выше 4 °C | от -80 до 0 |
| Диапазон индикации температуры точки росы/инея, °С | |
| ИВА-11-1-А и ИВА-11-1-Б | от -80 до +20 |
| ИВА-11-3-А | от -100 до 0 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С | ±2 |
| Диапазон измерений избыточного давления, кгс/см2 | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности измерений избыточного давления, кгс/см2 | ±0,1 |
| Время выхода показаний на уровень 0,9 от установившегося значения при изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Габаритные размеры, мм, не более | 190×140×90 |
| Масса, кг, не более | 2 |
| Питание | |
| - автономный режим (от встроенного аккумулятора) | напряжение 3,7 В |
| - стационарный режим (от сети переменного тока через адаптер питания 5V DC, 1,5А) | напряжение 220В ± 15% и частотой 50 ± 5 Гц |
| - стационарный режим (по линии цифрового выхода) | напряжение 7…27В постоянного тока |
| Потребляемая мощность, Вт, не более | 5 |
| Время непрерывной работы от полностью заряженного аккумулятора, ч, не менее | 4 |
| Диапазон температур окружающей среды и анализируемого газа, °С | от 0 до +50 |
| Относительная влажность окружающей среды, % | до 95 при температуре до 35°С и более низких температурах без конденсации влаги |
| Атмосферное давление окружающей среды, кПа | от 84 до 106 |
| Максимальное избыточное давление анализируемого газа на входе в гигрометр, МПа | 1 |
| Средняя наработка на отказ То в нормальных условиях, ч, не менее | 10000 |
| Средний срок службы Тс, лет, не менее | 5 |
| Интервал между поверками, лет | 1 |
(1) - в диапазоне измерений температуры точки росы/инея до 0°С гигрометр измеряет температуру точки инея, в диапазоне измерений выше 0°С – температуру точки росы.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Гигрометр ИВА-11 | 1 |
| 2 | Кабель mini USB-A | 1 |
| 3 | Адаптер питания 5V DC, 1А | 1 |
| 4 | Руководство по эксплуатации на гигрометр ИВА-11 | 1 |
| 5 | Руководство по эксплуатации на преобразователь ДТР | 1 |
| 6 | Пробоотборные устройства ПДВ. Руководство по эксплуатации | 1 |
| 7 | Свидетельство о поверке на преобразователь точки росы/инея ДТР на бумажном носителе | 1 |
| 8 | Компакт-диск с программным обеспечением «ИВА-12-14-16» | 1 |
| 9 | Трубка из нержавеющей стали 3×0.5mm - 1 метр, штуцер Hy-Lok CMC-3M-2R - 2 шт. (один установлен в ИВА-11) | 1 |
| 10 | Трубка полиэтиленовая CAMOZZI TPE 6/4 - 1 метр, фитинг CAMOZZI 1511 6/4-1/8 - 2 шт. (один установлен в ИВА-11) | 1 |
| 11 | Входной фильтр тип А | 1 |
| 12 | Входной фильтр тип Б | 1 |
| 13 | Упаковка | 1 |

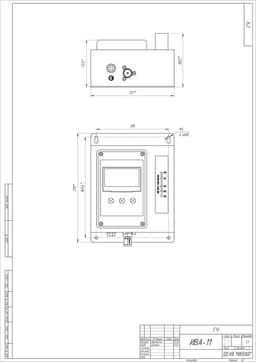

Габаритный чертеж ИВА-11

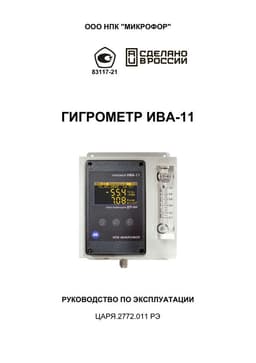

Руководство по эксплуатации на Гигрометр ИВА-11

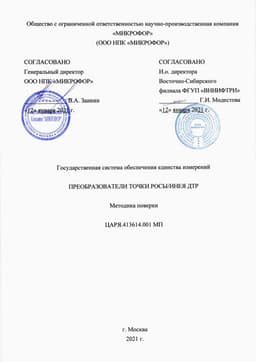

Методика поверки на Преобразователи ДТРОписание
