Генератор влажного газа эталонный Суховей‑3П
Код товара: 1766
Цена по запросу
Ключевые особенности:
- фундаментальный метод воспроизведения единицы температуры точки росы/инея – сочетание методов двух температур и двух давлений (аналогично Государственному первичному эталону);
- в комплект поставки генератора входит термостат жидкостной переливной прецизионный ТПП-1.3, в который погружается внешний насытитель (сепаратор);
- автоматизированная установка и поддержание заданного значения точки росы/инея;
- большой сенсорный дисплей для управления генератором, удобный интерфейс пользователя;
- широкая номенклатура поверяемых СИ, наличие программ для поверки гигрометров различных производителей (ДТР, ИВА-8, ИВА-10М, ДВ2ТС(М)-1Т-4П-В, ДВ2ТС-6Т-4П-Г, ИВГ-1, Easidew, MMS35, MDM300, Hygrovision BL, Конг-Прима, FAS-W, FAS-SW, ГигроСкан и другие);
- возможность длительной просушки подключенных гигрометров перед поверкой;
- наличие ротаметра на передней панели для регулировки расхода газа через поверяемое СИ;
- возможность воспроизведения молярной доли влаги (передача единицы влажности косвенным методом) при давлении близком к атмосферному и (в перспективе) при давлении до 0,5 МПа (функция в разработке, потребуется только обновление программного обеспечения).
Принцип работы генератора основан на совместном использовании методов двух температур и двух давлений, которые заключаются в насыщении газа влагой в насытителе (внутреннем или внешнем - в зависимости от воспроизводимой точки росы/инея) при контролируемых значениях давления и температуры с последующим понижением его давления и температуры до давления и температуры в измерительной камере с исследуемым преобразователем гигрометра.
Блок подготовки сжатого воздуха содержит конденсатоотводчик, систему осушки с холодной регенерацией, встроенный выходной фильтр и редуктор. Модуль глубокой осушки представляет собой адсорбционный осушитель, позволяющий осушать сжатый воздух, подготовленный первой ступенью до -80 °С и ниже.
| Диапазон воспроизведения температуры точки росы/инея, °С | от -80 до +20 |
| Пределы допускаемой абсолютной погрешности при воспроизведении температуры точки росы/инея, °С | ±0,2 |
| Время установления температуры точки росы/инея(1), мин, не более | 90 |
| Дискретность задания воспроизводимого значения температуры точки росы/инея, °С | 0,1 |
| Расход газа через поверяемое СИ, нл/мин | |
| при воспроизведении температуры точки инея ниже -18 °С (внешний насытитель) | до 2,5 |
| при воспроизведении температуры точки росы/инея от -18 °С и выше (внутренний насытитель) | 1 |
| Избыточное давление газа (воздух, азот) на входе в генератор, МПа | от 0,6 до 0,9 |
| Напряжение питания, В | ~220±22 |
| Потребляемая мощность, кВт, не более | 3 |
| Наличие RS-485 (Modbus RTU) | да |
| скорость обмена данными, бод | 19200 |
| Габаритные размеры, мм | |
| генератор | 500×350×420 |
| термостат с внешним насытителем | 610×1400×500 |
| блок подготовки сжатого воздуха | 445×220×100 |
| модуль глубокой осушки | 120×300×120 |
| компрессор FUBAG OLS 160-24 CM 1,1 | 580×340×520 |
| Масса, кг, не более | |
| генератор | 25 |
| термостат с внешним насытителем (без теплоносителя) | 70 |
| блок подготовки сжатого воздуха | 10 |
| модуль глубокой осушки | 1 |
| компрессор FUBAG OLS 160-24 CM 1,1 | 19 |
| Диапазон температур эксплуатации, °С | от 17 до 27 |
| Межповерочный интервал, мес | 12 |
(1) - при условии заблаговременного выхода входящего в состав генератора термостата на температурный режим
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Генератор влажного газа эталонный Суховей-3П настольного исполнения | 1 |
| 2 | Внешний сепаратор (насытитель) | 1 |
| 3 | Термостат переливной прецизионный ТПП-1.3 | 1 |
| 4 | Термостат переливной прецизионный ТПП-1.3 | 1 |
| 5 | Система подготовки сжатого воздуха с глубокой осушкой | 1 |
| 6 | Комплект фитингов и переходников для подключения поверяемых гигрометров | 1 |
| 7 | Гаечный ключ на 12 | 1 |
| 8 | Комплект для заливки воды в увлажнитель | 1 |
| 9 | Соединительная полиэтиленовая трубка | 1 |
| 10 | Соединительная полиэтиленовая трубка | 1 |
| 11 | Шнур питания с вилкой 220В | 1 |
| 12 | Flash-диск для обновления программного обеспечения | 1 |
| 13 | Руководство по эксплуатации | 1 |
| 14 | Свидетельство о поверке и протокол поверки на бумажном носителе | 1 |
| 15 | Упаковка | 1 |

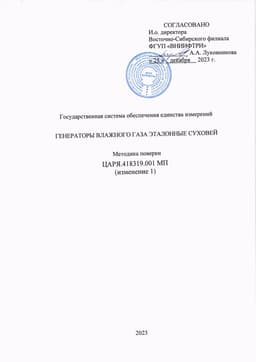

Методика поверки на Генераторы Суховей

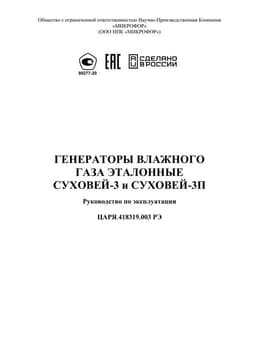

РЭ на Суховей-3П

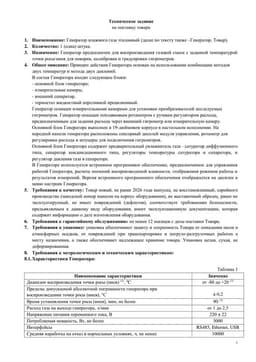

Проект ТЗ для тендера Суховей-3ПОписание
Ключевые особенности:
- фундаментальный метод воспроизведения единицы температуры точки росы/инея – сочетание методов двух температур и двух давлений (аналогично Государственному первичному эталону);
- в комплект поставки генератора входит термостат жидкостной переливной прецизионный ТПП-1.3, в который погружается внешний насытитель (сепаратор);
- автоматизированная установка и поддержание заданного значения точки росы/инея;
- большой сенсорный дисплей для управления генератором, удобный интерфейс пользователя;
- широкая номенклатура поверяемых СИ, наличие программ для поверки гигрометров различных производителей (ДТР, ИВА-8, ИВА-10М, ДВ2ТС(М)-1Т-4П-В, ДВ2ТС-6Т-4П-Г, ИВГ-1, Easidew, MMS35, MDM300, Hygrovision BL, Конг-Прима, FAS-W, FAS-SW, ГигроСкан и другие);
- возможность длительной просушки подключенных гигрометров перед поверкой;
- наличие ротаметра на передней панели для регулировки расхода газа через поверяемое СИ;
- возможность воспроизведения молярной доли влаги (передача единицы влажности косвенным методом) при давлении близком к атмосферному и (в перспективе) при давлении до 0,5 МПа (функция в разработке, потребуется только обновление программного обеспечения).
Принцип работы генератора основан на совместном использовании методов двух температур и двух давлений, которые заключаются в насыщении газа влагой в насытителе (внутреннем или внешнем - в зависимости от воспроизводимой точки росы/инея) при контролируемых значениях давления и температуры с последующим понижением его давления и температуры до давления и температуры в измерительной камере с исследуемым преобразователем гигрометра.
Блок подготовки сжатого воздуха содержит конденсатоотводчик, систему осушки с холодной регенерацией, встроенный выходной фильтр и редуктор. Модуль глубокой осушки представляет собой адсорбционный осушитель, позволяющий осушать сжатый воздух, подготовленный первой ступенью до -80 °С и ниже.
Характеристики
| Диапазон воспроизведения температуры точки росы/инея, °С | от -80 до +20 |
| Пределы допускаемой абсолютной погрешности при воспроизведении температуры точки росы/инея, °С | ±0,2 |
| Время установления температуры точки росы/инея(1), мин, не более | 90 |
| Дискретность задания воспроизводимого значения температуры точки росы/инея, °С | 0,1 |
| Расход газа через поверяемое СИ, нл/мин | |
| при воспроизведении температуры точки инея ниже -18 °С (внешний насытитель) | до 2,5 |
| при воспроизведении температуры точки росы/инея от -18 °С и выше (внутренний насытитель) | 1 |
| Избыточное давление газа (воздух, азот) на входе в генератор, МПа | от 0,6 до 0,9 |
| Напряжение питания, В | ~220±22 |
| Потребляемая мощность, кВт, не более | 3 |
| Наличие RS-485 (Modbus RTU) | да |
| скорость обмена данными, бод | 19200 |
| Габаритные размеры, мм | |
| генератор | 500×350×420 |
| термостат с внешним насытителем | 610×1400×500 |
| блок подготовки сжатого воздуха | 445×220×100 |
| модуль глубокой осушки | 120×300×120 |
| компрессор FUBAG OLS 160-24 CM 1,1 | 580×340×520 |
| Масса, кг, не более | |
| генератор | 25 |
| термостат с внешним насытителем (без теплоносителя) | 70 |
| блок подготовки сжатого воздуха | 10 |
| модуль глубокой осушки | 1 |
| компрессор FUBAG OLS 160-24 CM 1,1 | 19 |
| Диапазон температур эксплуатации, °С | от 17 до 27 |
| Межповерочный интервал, мес | 12 |
(1) - при условии заблаговременного выхода входящего в состав генератора термостата на температурный режим
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Генератор влажного газа эталонный Суховей-3П настольного исполнения | 1 |
| 2 | Внешний сепаратор (насытитель) | 1 |
| 3 | Термостат переливной прецизионный ТПП-1.3 | 1 |
| 4 | Термостат переливной прецизионный ТПП-1.3 | 1 |
| 5 | Система подготовки сжатого воздуха с глубокой осушкой | 1 |
| 6 | Комплект фитингов и переходников для подключения поверяемых гигрометров | 1 |
| 7 | Гаечный ключ на 12 | 1 |
| 8 | Комплект для заливки воды в увлажнитель | 1 |
| 9 | Соединительная полиэтиленовая трубка | 1 |
| 10 | Соединительная полиэтиленовая трубка | 1 |
| 11 | Шнур питания с вилкой 220В | 1 |
| 12 | Flash-диск для обновления программного обеспечения | 1 |
| 13 | Руководство по эксплуатации | 1 |
| 14 | Свидетельство о поверке и протокол поверки на бумажном носителе | 1 |
| 15 | Упаковка | 1 |
