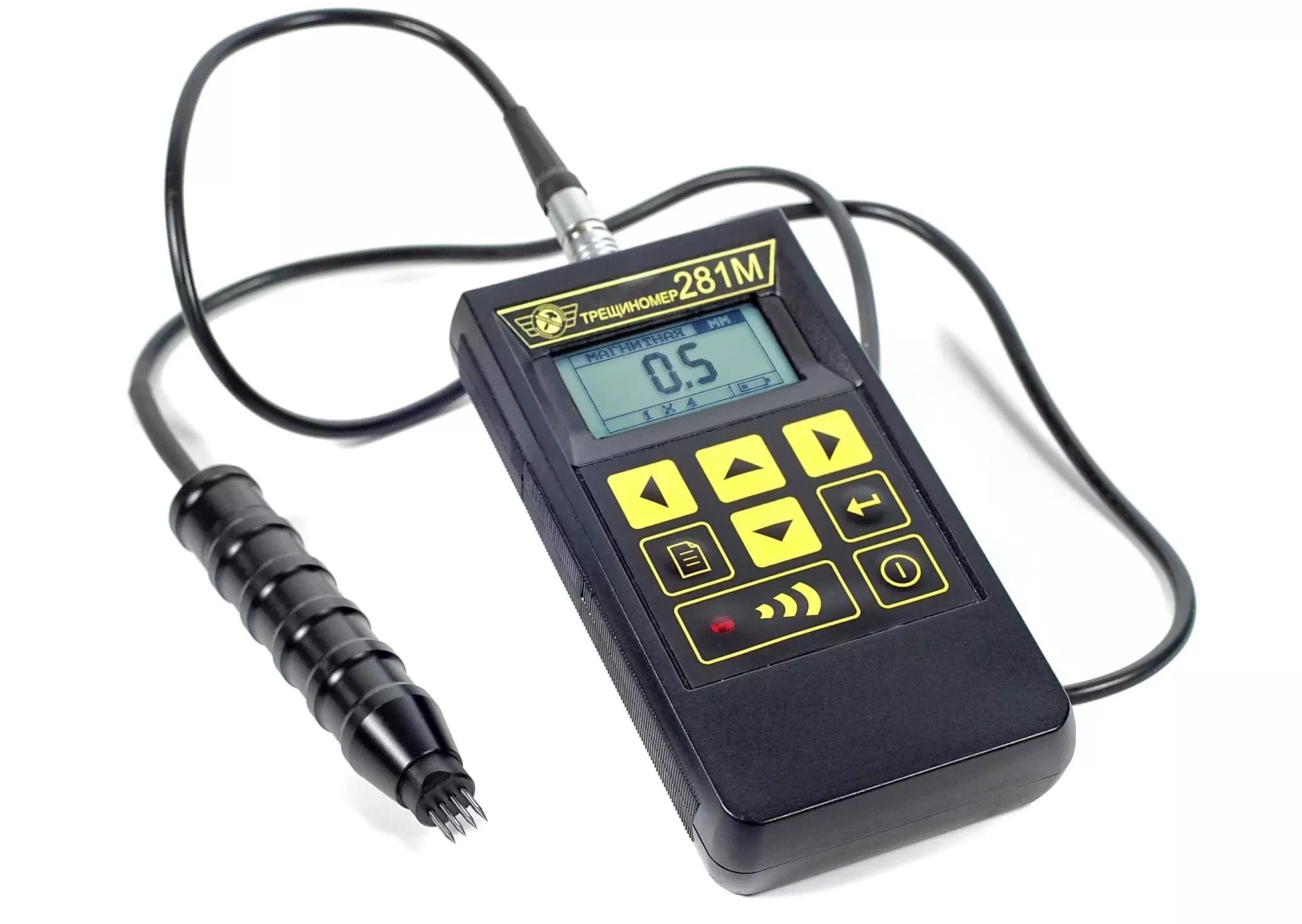

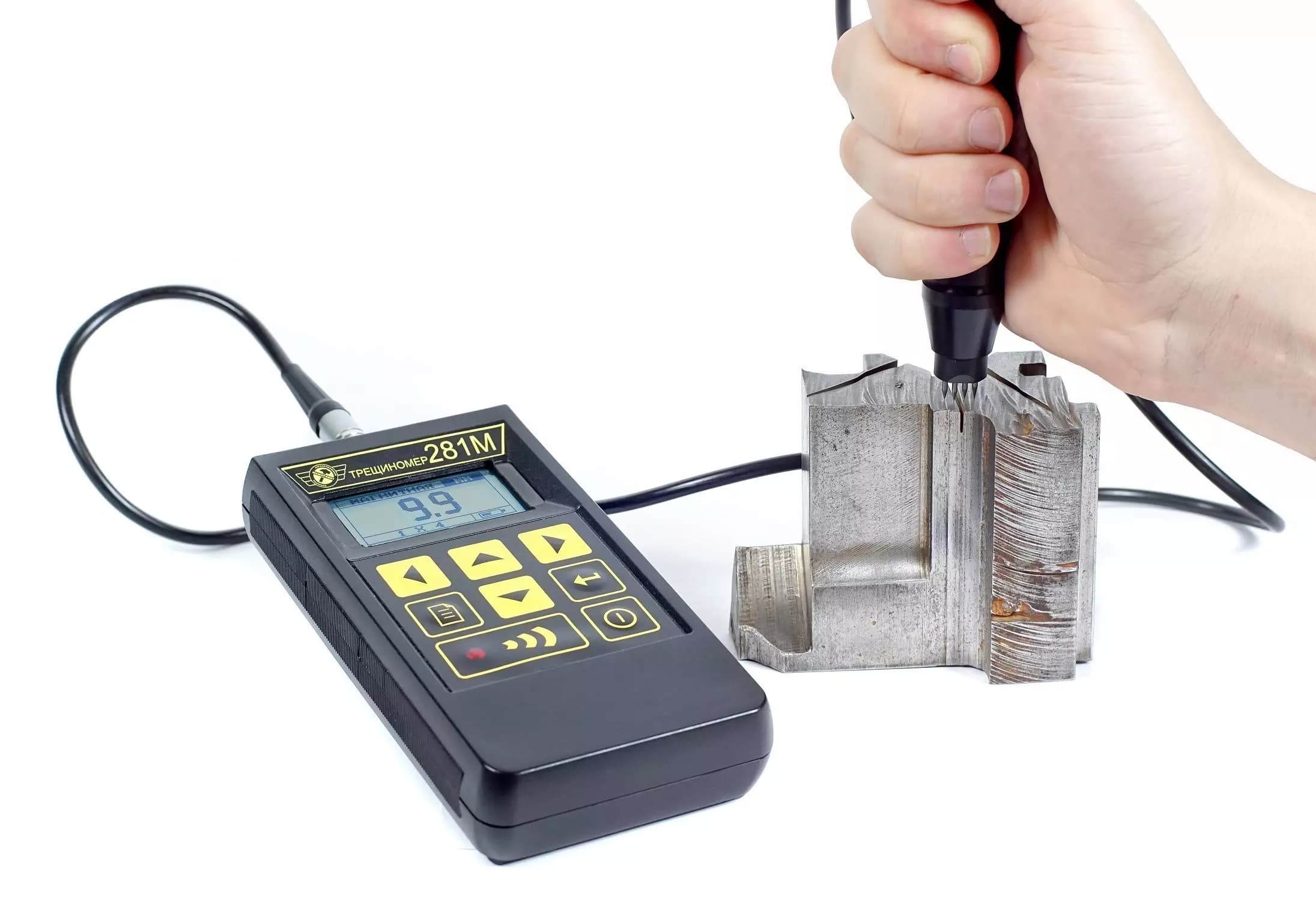

Электропотенциальный трещиномер 281М-M портативный
Код товара: 1372
Цена по запросу

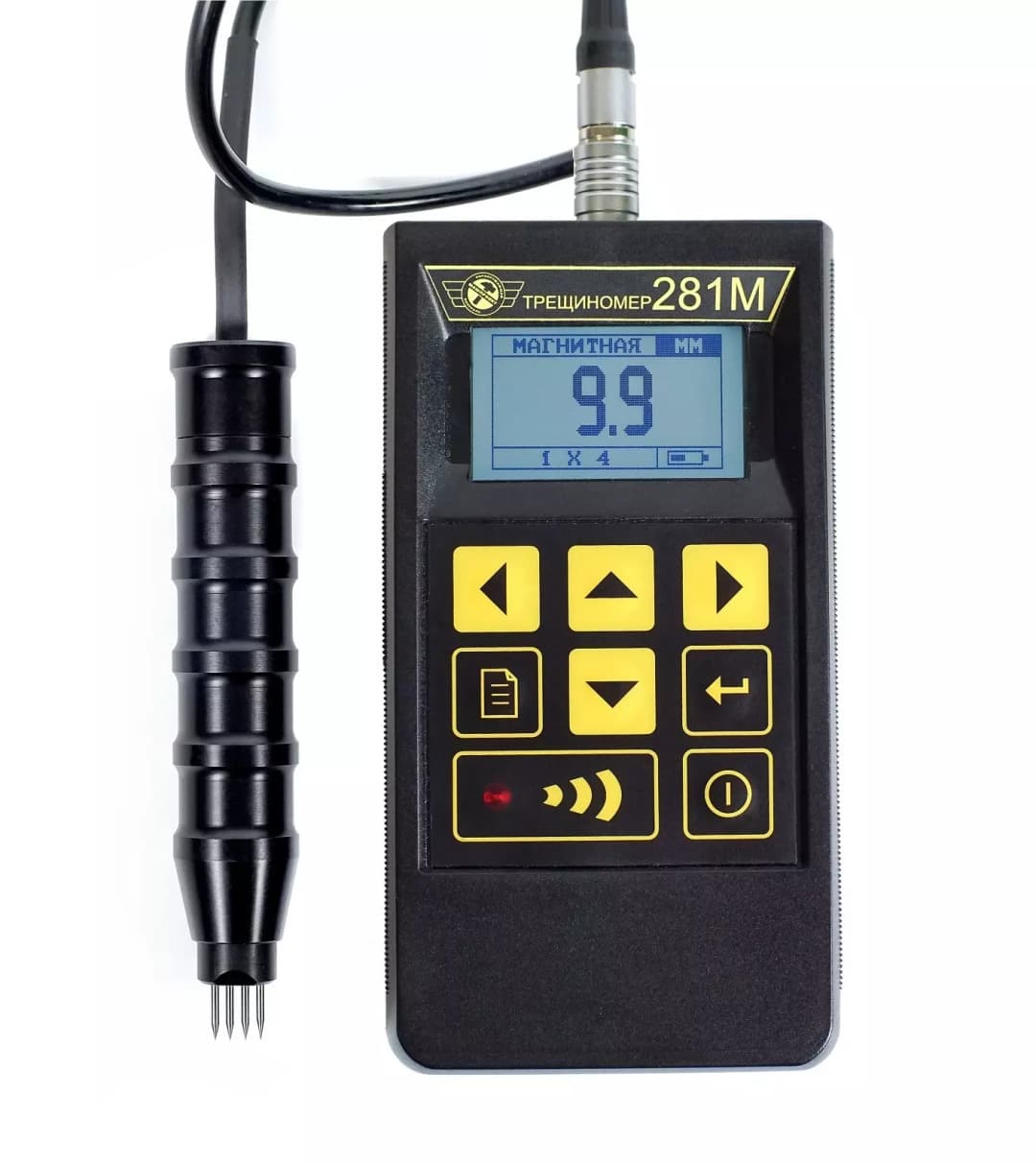

Электропотенциальный трещиномер 281М-M производства НПП «Машпроект» — это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из различных металлов и сплавов (включая нержавейку, дюраль, титан), предварительно обнаруженных каким-либо другим методом.
В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и намного точнее определить глубину трещины, чем при традиционных методах контроля (ультразвуковом и вихретоковом).
Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитопорошковым, вихретоковым, капиллярным и другими.
Электропотенциальный трещиномер 281М-M. Типовые объекты контроля:
— валы, валки, прокатные станы;
— трубы, трубопроводы, нефте-газопроводы;
— сосуды давления;
— объекты энергетического производства;
— детали конструкций, машин и механизмов.
Электропотенциальный трещиномер 281М-M. Преимущества
- Контроль изделий из ферромагнитных и неферромагнитных материалов.
- В памяти прибора имеются шкалы на магнитные стали, аустенитные стали, алюминиевые сплавы.
- Широкий диапазон показаний – от 0,5 до 100,0 мм.
- Малое влияние электромагнитных свойств материала на результат измерения.
- Прибор оснащен преобразователями различной конструкции для контроля изделий самой сложной конфигурации.
- Подвижные подпружиненные контактные электроды преобразователя позволяют производить измерения на криволинейных поверхностях.
- Интуитивный русско-язычный интерфейс обеспечивает работу оператора по принципу «ВКЛЮЧИ И РАБОТАЙ».
- В комплект поставки входит контрольный образец с имитацией трещины.
Преобразователи трещиномера
| Схема преобразователя | Тип | Конструкция | Диапазон показаний глубины трещин | Особенности |

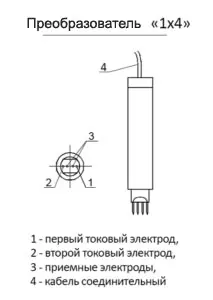

 | «1х4» | 4 электрода размещены в 1 ряд | от 0,5 до 100 мм | Наиболее универсальный преобразователь. Входит в штатный комплект поставки. |

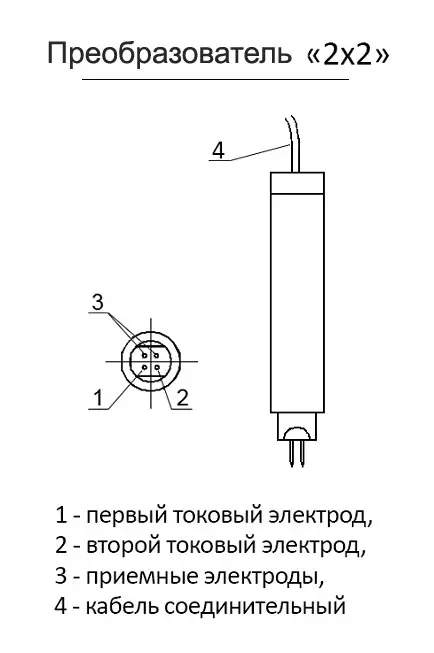

 | «2х2» | 4 электрода размещены в 2 ряда | от 0,5 до 100 мм | Предназначен для работы в труднодоступных местах (тонкие валы, галтельные переходы); работа на поверхности с близким расположением трещин. |

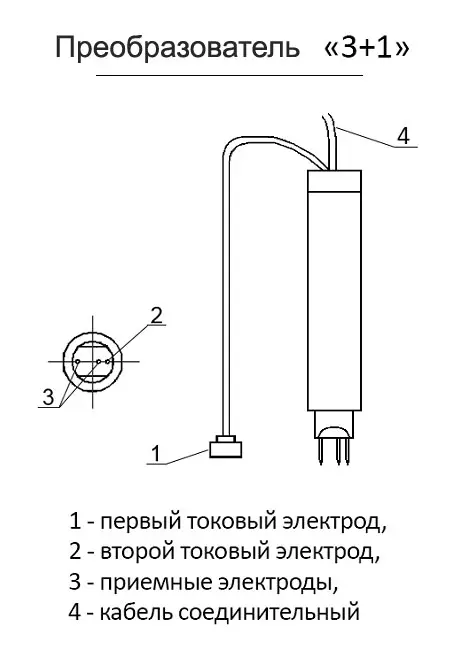

 | «3+1» | 4 электрода: — 3 размещены в 1 ряд | от 0,5 до 100 мм | Преобразователь с выносным токовым электродом. Контроль изделий из ферромагнитных материалов (стали, чугуны). Чаще применяется для контроля глубоких трещин. |
| Параметры | Значения |
| Диапазон измерения глубины трещин | 0,5 — 30 мм |
| Диапазон показаний глубины трещин | от 0,5 до 100 мм |
| Погрешность измерений | +(0,1h+0,2 мм), где h-глубина трещины |
| Максимальное раскрытие трещины | до 3,5 мм в зависимости от конструкции датчика |
| Минимальная протяженность трещины | 5 глубин трещин, не менее 3 мм |
| Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой | не менее 4 мм |
| Питание | аккумулятор емкостью 3,6 В и не менее 1,1 А.ч |
| Подсветка дисплея | есть |
| Автоматическое выключение прибора | есть |
| Размеры электронного блока | 150х80х30 мм |
| Масса прибора | не более 400 г |
| Размеры преобразователя | 120х22 мм |
| Диапазон рабочих температур | +5 … +40 °С |
| Гарантийный срок обслуживания | 12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |

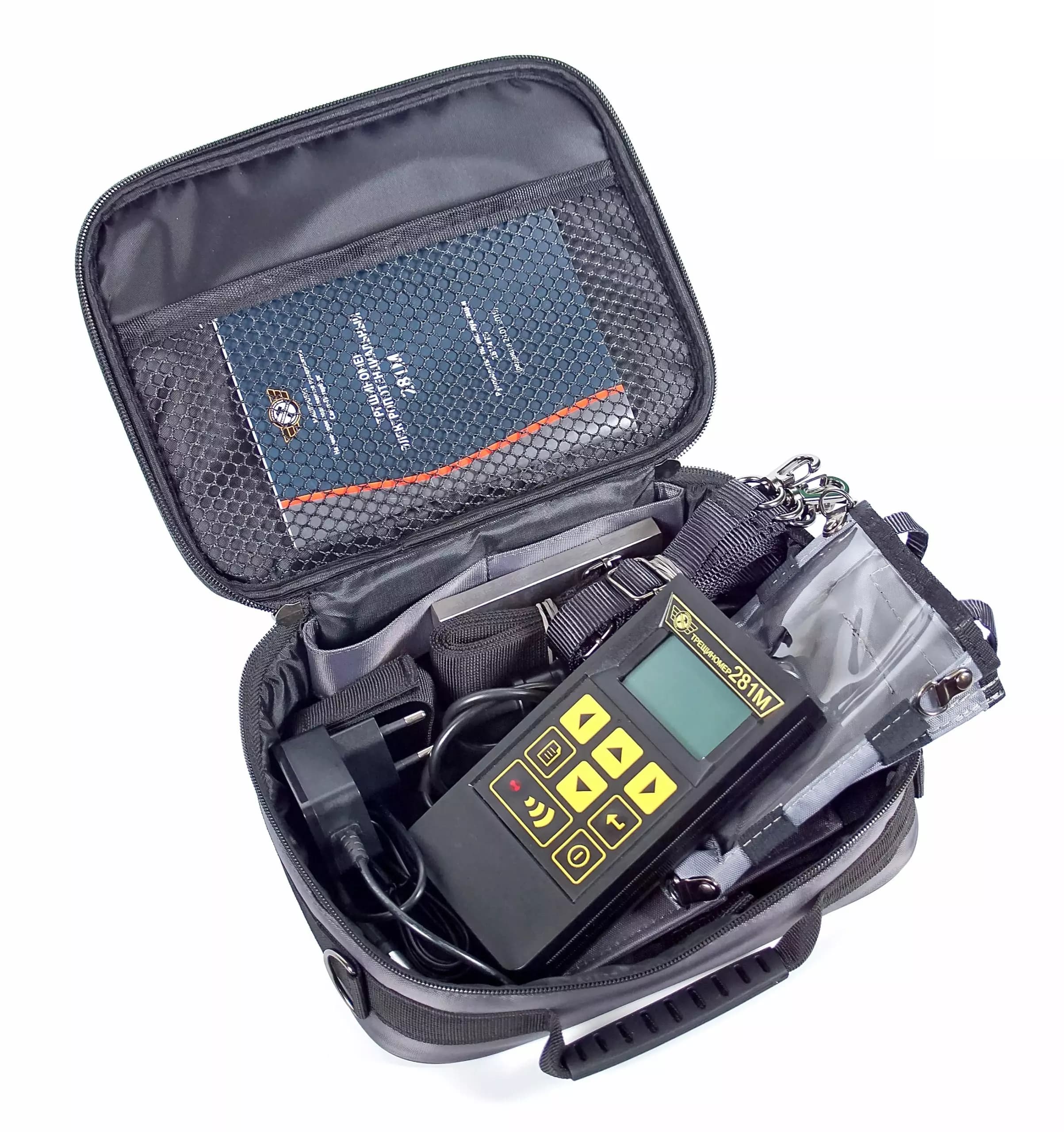

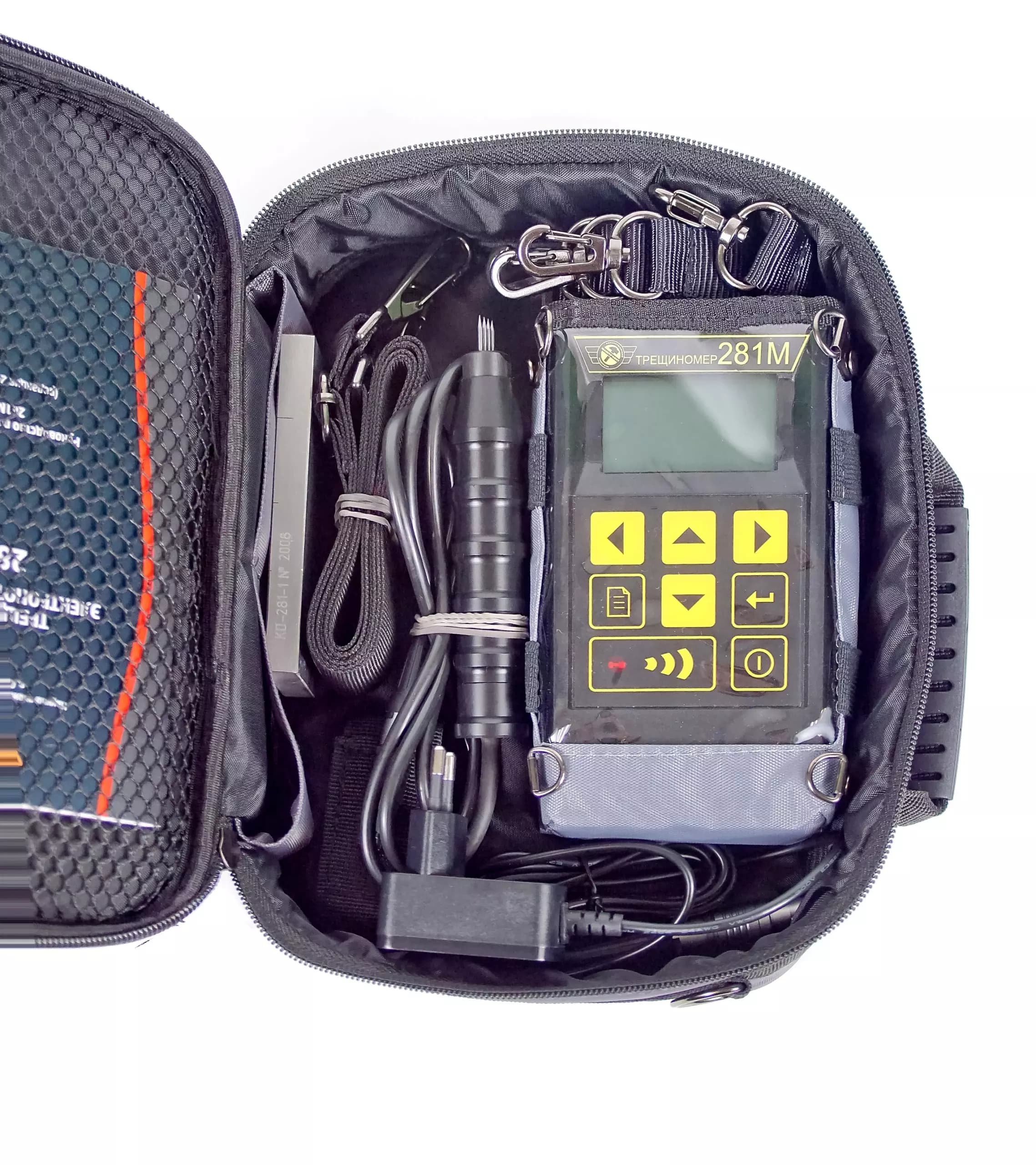

| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок трещиномера со встроенным аккумулятором | 1 |
| 2 | Преобразователь «1х4» (4 электрода в ряд) с кабелем | 1 |
| 3 | Контрольный образец с имитацией трещин КМ-281 | 1 |
| 4 | Зарядное устройство | 1 |
| 5 | Чехол и манжета для закрепления прибора на груди (руке) | 1 |
| 6 | Руководство по эксплуатации (совмещено с паспортом) | 1 |
| 7 | Свидетельство о поверке/сертификат калибровки (по требованию) | 1 |
| 8 | Кейс для переноски и хранения | 1 |
Преобразователь «2х2» к трещиномеру 281М Машпроект
Цена по запросу
Код товара:1346
Преобразователь «3+1» с выносным токовым электродом к трещиномеру 281М Машпроект
Цена по запросу
Код товара:1347

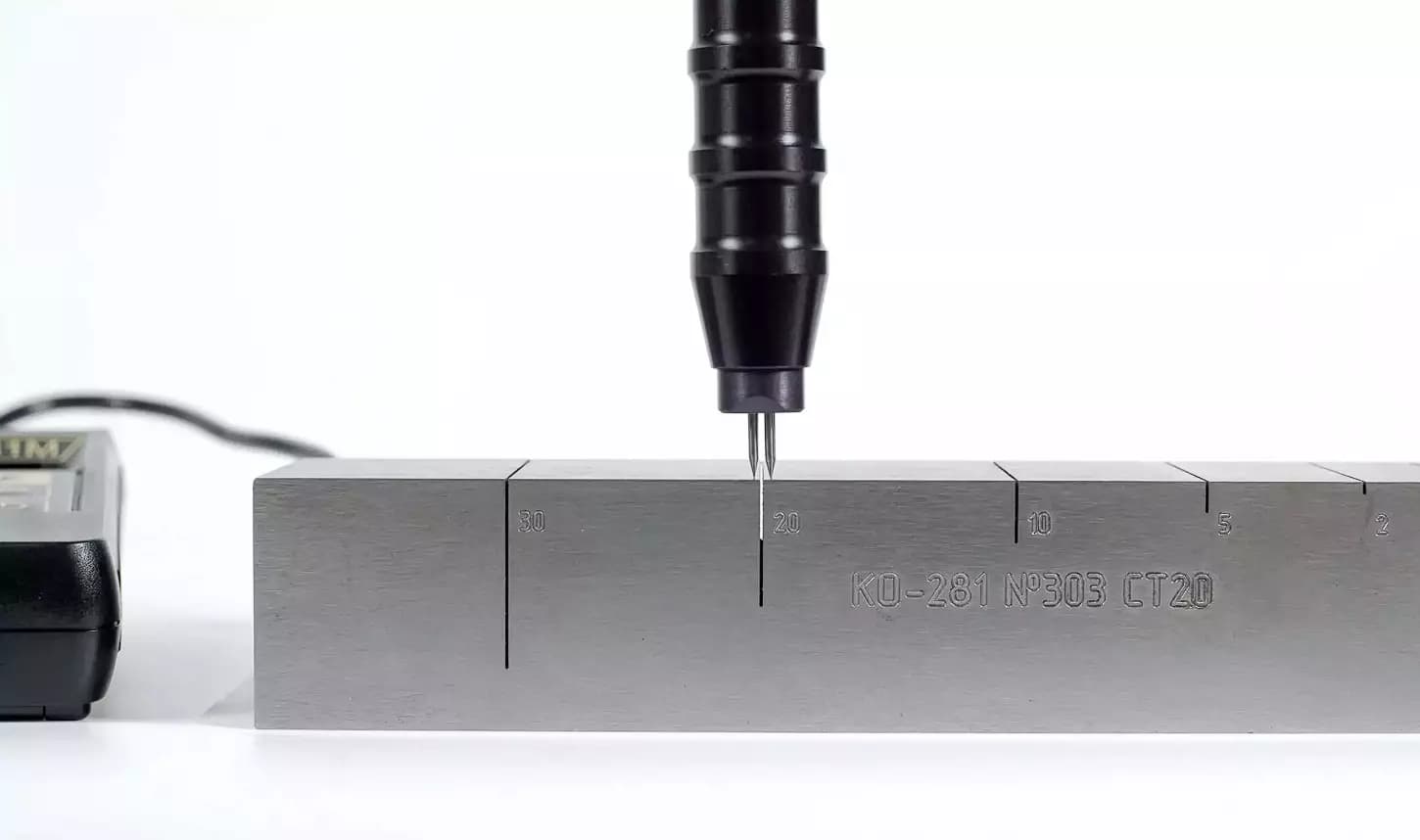

Меры моделей дефектов КО-281 Машпроект
