Дефектоскоп ВИД-345 магнитно-вихретоковый портативный
Код товара: 1364
Цена по запросу

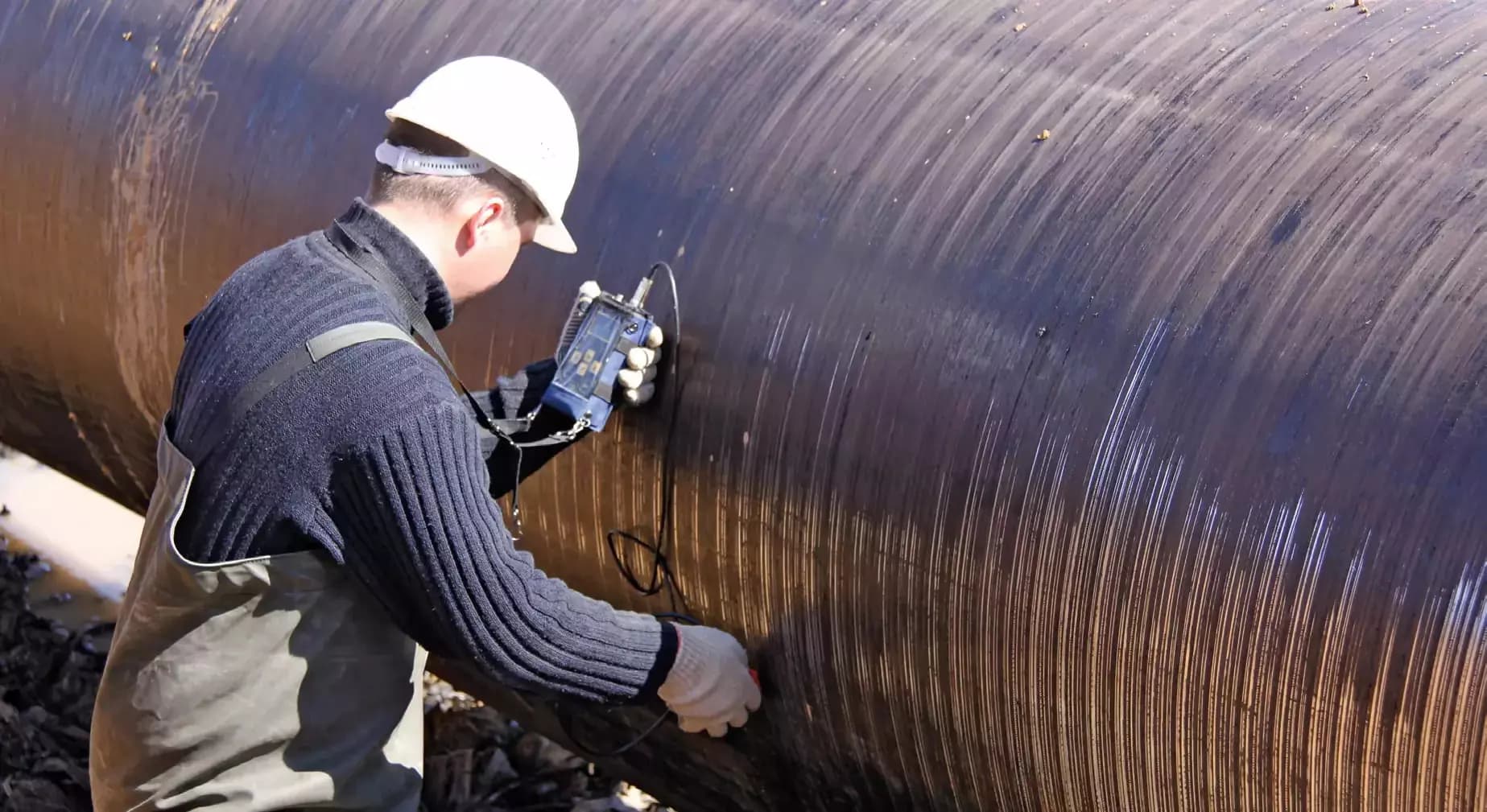

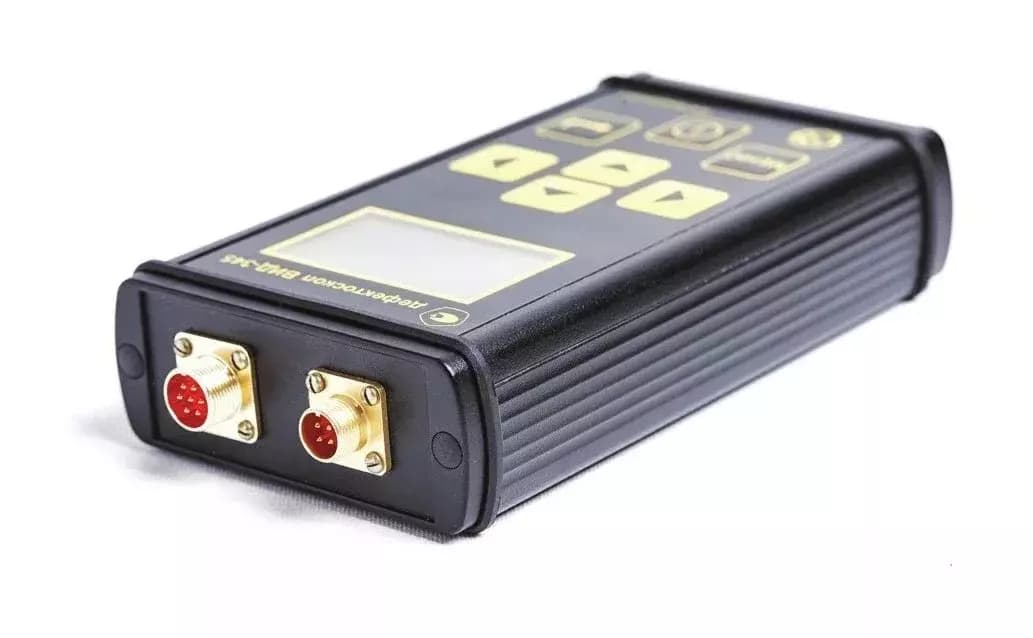

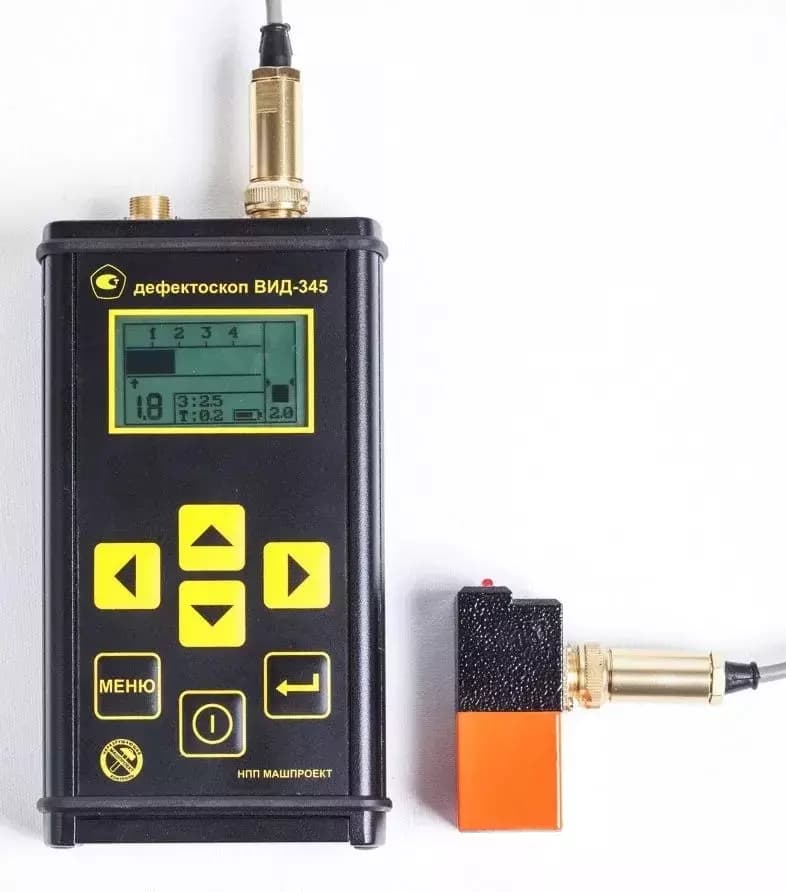

Магнитно-вихретоковый дефектоскоп ВИД-345 производства НПП «Машпроект» предназначен для выявления и определения глубины трещин (стресс-коррозионных) в металлических конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии.
Вихретоковый дефектоскоп ВИД-345 также применяется для контроля толщины изоляционного покрытия на контролируемом изделии.
В приборе комбинируются магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.
Магнитно-вихретоковый дефектоскоп ВИД-345. Объекты контроля:
— трубы, трубопроводы,
— нефте- и газопроводы,
— сосуды, сосуды давления,
— объекты энергетического производства,
— детали конструкций, машин и механизмов.
Преимущества работы прибора
- Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
- Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.
- Оперативная корректировка режимов работы.
- Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
- Световая, звуковая (в комплекте наушники) сигнализация при обнаружении дефекта.
Магнитно-вихретоковый дефектоскоп ВИД-345. Особенности конструкции
- Металлический корпус электронного блока дефектоскопа выдерживает жесткие условия эксплуатации в полевых или производственных условиях.
- Корпус датчика выполнен из металла, контактная поверхность — из высокопрочной керамики, что обеспечивает стойкость к истиранию.
- Интуитивно понятный интерфейс.
- Клавиатура подходит для работы в перчатках.
- Предусмотрено оснащение дополнительными сменными датчиками.
Эксплуатация
Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях.
Прибор работает:
- по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
- по влажной, грязной поверхности,
- по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.
Режимы работы вихретоковый дефектоскоп ВИД-345
| Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия | Применяется при толщине изоляц. покрытия до 4 мм. |
| Режим поиска стресс-коррозионных трещин | Применяется при толщине изоляц. покрытия до 10 мм. |
| Параметры | Значения |
| Минимальная глубина выявляемой трещины | 0,2 мм |
| Минимальное раскрытие трещины | 0,05 мм |
| Минимальная длина выявляемой трещины | 5 мм |
| Минимальный диаметр объекта контроля | 100 мм |
| Диапазон определения глубины трещины | 0,2 — 2 мм |
| Диапазон оценки глубины дефекта | 0,2 — 5 мм |
| Погрешность определения глубины трещины | ±(0,2 h + 0,15), где h — глубина дефекта |
| Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения | 0 — 10 мм |
| Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения | 10 % |
| Максимальная толщина изоляции, позволяющая производить определение глубины трещины | 4 мм |
| Размеры электронного блока дефектоскопа | 160 х 85 х 35 мм |
| Размеры штатного датчика «N-345» | 25 х 25 х 60 мм |
| Вес электронного блока дефектоскопа | не более 500 г |
| Материал корпуса электронного блока | металл |
| Материал датчика | ~ корпус — металл, ~ контактная поверхность – высокопрочная керамика, стойкая к истиранию |
| Питание прибора | автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK |
| Непрерывное время работы от аккумуляторов | до 10 ч. |
| Контроль разряда аккумуляторов | есть |
| Диапазон рабочих температур | -15 … +35 °С |
| Гарантийный срок эксплуатации | 12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок дефектоскопа со встроенным аккумулятором | 1 |
| 2 | Стандартный датчик «N-345» | 1 |
| 3 | Кабель для подключения датчика к прибору | 1 |
| 4 | Контрольный образец с имитацией трещины «КМ-345» | 1 |
| 5 | Паспорт контрольного образца КМ-345.00.00.00 | 1 |
| 6 | Контрольный образец изоляционного покрытия толщиной 2 мм | 1 |
| 7 | Зарядное устройство | 1 |
| 8 | Наушники с переходником | 1 |
| 9 | Руководство по эксплуатации (совмещено с паспортом) | 1 |
| 10 | Свидетельство о поверке | 1 |
| 11 | Защитный чехол и манжета для закрепления прибора на руке оператора | 1 |
| 12 | Специализированный кейс для транспортировки и хранения | 1 |

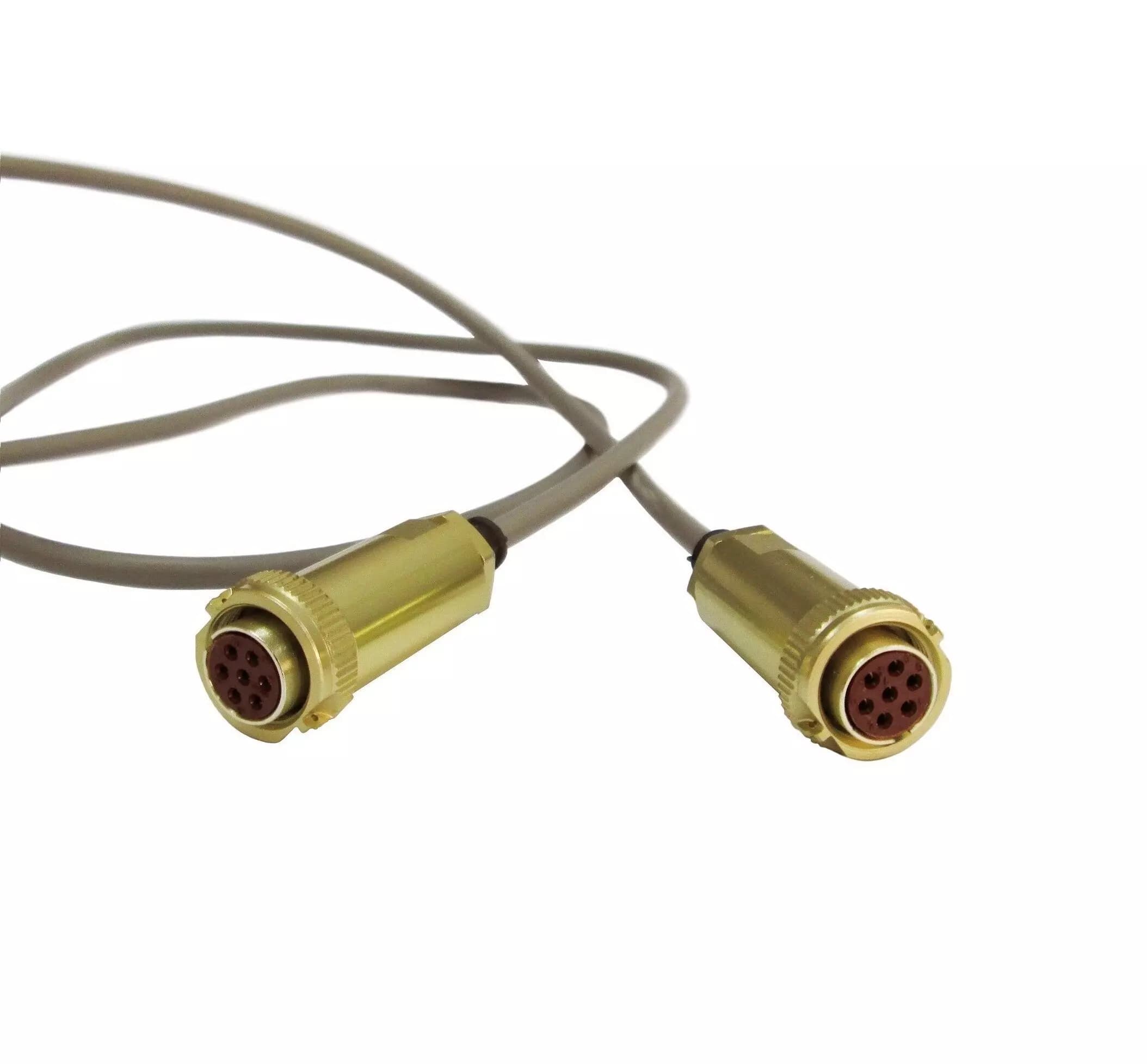

Соединительный кабель к датчику дефектоскопа ВИД-345 Машпроект
Цена по запросу
Код товара:1352
Контрольный образец КМ-345 Машпроект
Цена по запросу
Код товара:1350
Стандартный датчик «N-345» для магнитно-вихретокового дефектоскопа ВИД-345 Машпроект
Цена по запросу
Код товара:1351
Комплект запасных аккумуляторов Машпроект
Цена по запросу
Код товара:1369
Описание Дефектоскопа ВИД-345 магнитно-вихретокового

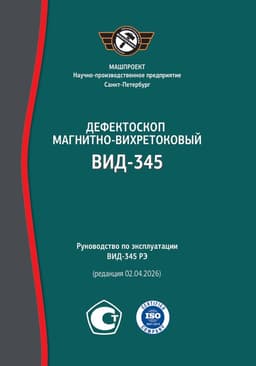

Руководство по эксплуатации Магнитно-вихретокового дефектоскопа ВИД-345Описание
Магнитно-вихретоковый дефектоскоп ВИД-345 производства НПП «Машпроект» предназначен для выявления и определения глубины трещин (стресс-коррозионных) в металлических конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии.
Вихретоковый дефектоскоп ВИД-345 также применяется для контроля толщины изоляционного покрытия на контролируемом изделии.
В приборе комбинируются магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.
Магнитно-вихретоковый дефектоскоп ВИД-345. Объекты контроля:
— трубы, трубопроводы,
— нефте- и газопроводы,
— сосуды, сосуды давления,
— объекты энергетического производства,
— детали конструкций, машин и механизмов.
Преимущества работы прибора
- Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
- Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.
- Оперативная корректировка режимов работы.
- Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
- Световая, звуковая (в комплекте наушники) сигнализация при обнаружении дефекта.
Магнитно-вихретоковый дефектоскоп ВИД-345. Особенности конструкции
- Металлический корпус электронного блока дефектоскопа выдерживает жесткие условия эксплуатации в полевых или производственных условиях.
- Корпус датчика выполнен из металла, контактная поверхность — из высокопрочной керамики, что обеспечивает стойкость к истиранию.
- Интуитивно понятный интерфейс.
- Клавиатура подходит для работы в перчатках.
- Предусмотрено оснащение дополнительными сменными датчиками.
Эксплуатация
Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях.
Прибор работает:
- по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
- по влажной, грязной поверхности,
- по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.
Режимы работы вихретоковый дефектоскоп ВИД-345
| Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия | Применяется при толщине изоляц. покрытия до 4 мм. |
| Режим поиска стресс-коррозионных трещин | Применяется при толщине изоляц. покрытия до 10 мм. |
Характеристики
| Параметры | Значения |
| Минимальная глубина выявляемой трещины | 0,2 мм |
| Минимальное раскрытие трещины | 0,05 мм |
| Минимальная длина выявляемой трещины | 5 мм |
| Минимальный диаметр объекта контроля | 100 мм |
| Диапазон определения глубины трещины | 0,2 — 2 мм |
| Диапазон оценки глубины дефекта | 0,2 — 5 мм |
| Погрешность определения глубины трещины | ±(0,2 h + 0,15), где h — глубина дефекта |
| Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения | 0 — 10 мм |
| Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения | 10 % |
| Максимальная толщина изоляции, позволяющая производить определение глубины трещины | 4 мм |
| Размеры электронного блока дефектоскопа | 160 х 85 х 35 мм |
| Размеры штатного датчика «N-345» | 25 х 25 х 60 мм |
| Вес электронного блока дефектоскопа | не более 500 г |
| Материал корпуса электронного блока | металл |
| Материал датчика | ~ корпус — металл, ~ контактная поверхность – высокопрочная керамика, стойкая к истиранию |
| Питание прибора | автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK |
| Непрерывное время работы от аккумуляторов | до 10 ч. |
| Контроль разряда аккумуляторов | есть |
| Диапазон рабочих температур | -15 … +35 °С |
| Гарантийный срок эксплуатации | 12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок дефектоскопа со встроенным аккумулятором | 1 |
| 2 | Стандартный датчик «N-345» | 1 |
| 3 | Кабель для подключения датчика к прибору | 1 |
| 4 | Контрольный образец с имитацией трещины «КМ-345» | 1 |
| 5 | Паспорт контрольного образца КМ-345.00.00.00 | 1 |
| 6 | Контрольный образец изоляционного покрытия толщиной 2 мм | 1 |
| 7 | Зарядное устройство | 1 |
| 8 | Наушники с переходником | 1 |
| 9 | Руководство по эксплуатации (совмещено с паспортом) | 1 |
| 10 | Свидетельство о поверке | 1 |
| 11 | Защитный чехол и манжета для закрепления прибора на руке оператора | 1 |
| 12 | Специализированный кейс для транспортировки и хранения | 1 |
Доп. комплектация
Соединительный кабель к датчику дефектоскопа ВИД-345 Машпроект
Цена по запросу
Код товара:1352
Контрольный образец КМ-345 Машпроект
Цена по запросу
Код товара:1350
Стандартный датчик «N-345» для магнитно-вихретокового дефектоскопа ВИД-345 Машпроект
Цена по запросу
Код товара:1351
Комплект запасных аккумуляторов Машпроект
Цена по запросу
Код товара:1369
Документы
Описание Дефектоскопа ВИД-345 магнитно-вихретоковогоРуководство по эксплуатации Магнитно-вихретокового дефектоскопа ВИД-345
