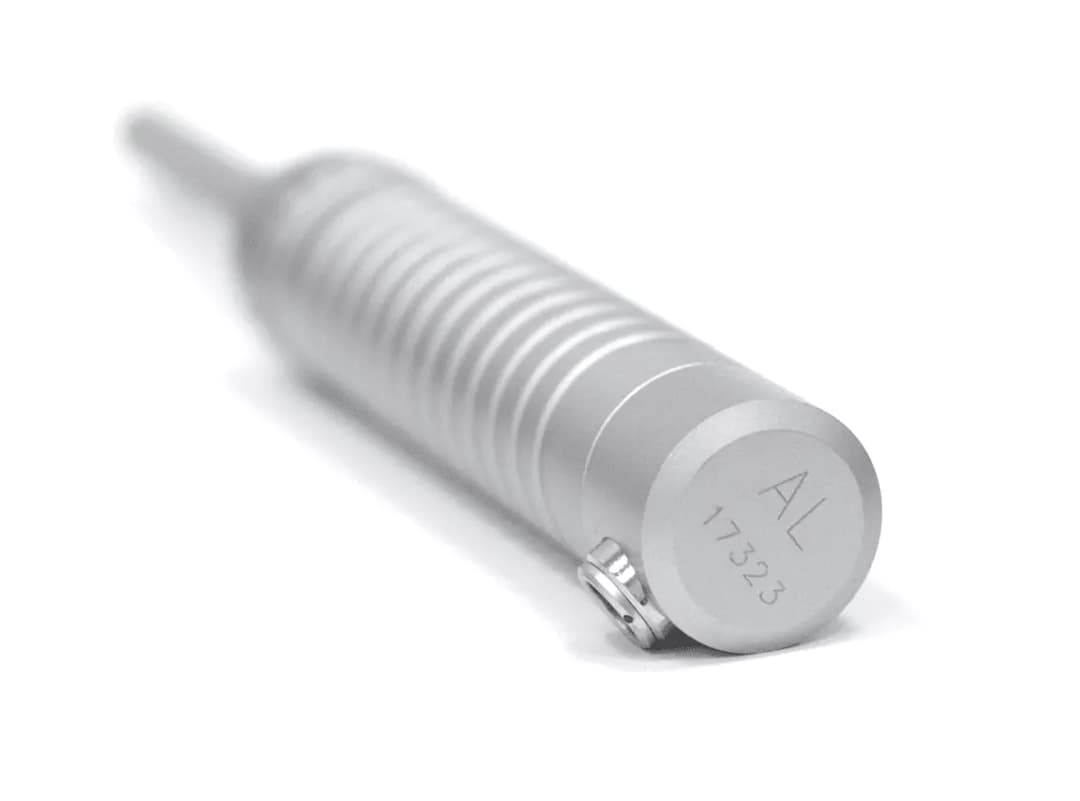

Датчик тип «АL» к ультразвуковым твердомерам ТКМ-459 Машпроект

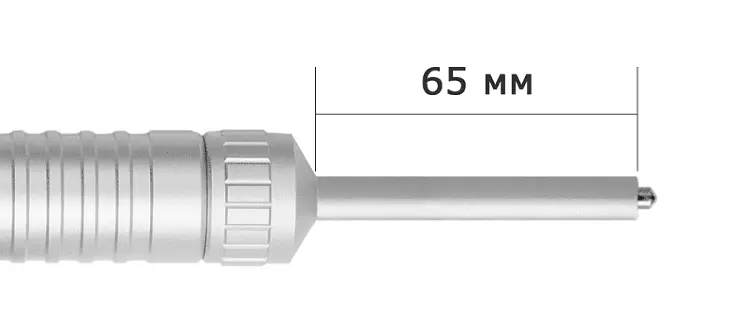

Наконечник длиной 65 мм позволяет выполнить измерения твердости в самых труднодоступных местах:

— в отверстиях малого диаметра глубиной до 65 мм,

— между зубцами шестерен,

— в пазах, выемках и т.п.

Нагрузка составляет 50Н (5 кг).

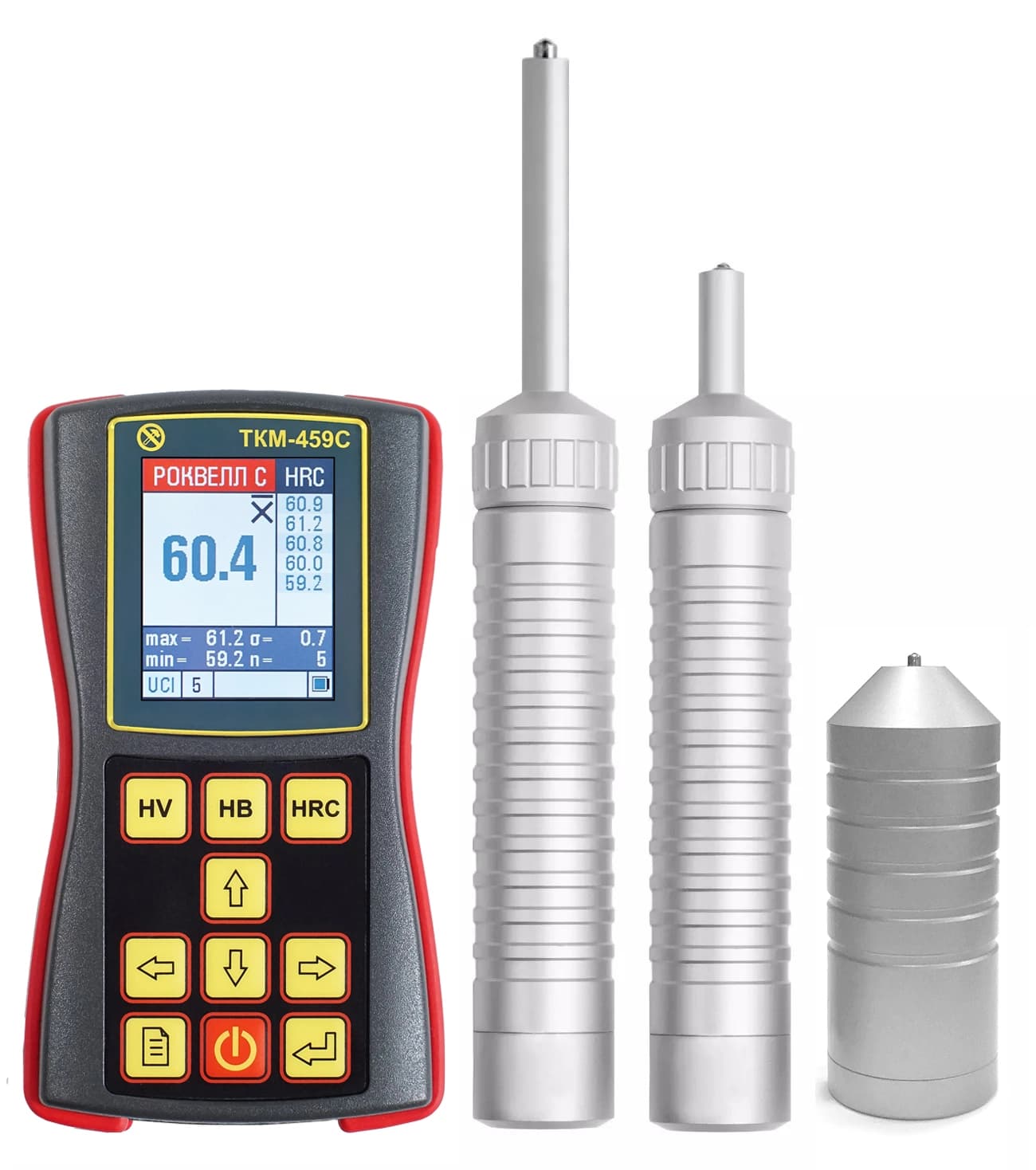

Датчик входит в штатный комплект поставки ультразвукового твердомера ТКМ-459C «Максимум+».

УЗ датчик тип «АL» применяется для контроля твердости:

• углеродистых и конструкционных сталей,
• поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
• жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
• гальванических покрытий (хром, медь, никель, цинк, олово и т.д.), наплавок,
• а также изделий сложной конфигурации (зубьев шестерен, валов),
• тонкостенных и малогабаритных изделий,
• изделий из мелкозернистых материалов при локальном исследовании свойств материалов.

Преимущества ультразвукового датчика

• Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
• Пространственное положение датчика не влияет на результат измерения.
• Сверхмалая площадь зоны контроля — от 1 мм.
• Контроль в пазах и глухих отверстиях диаметром от 10 мм/от 5 мм со снятым носиком.
• Контроль в пазах и отверстиях глубиной до 60 мм/до 65 мм со снятым носиком.
• Практически незаметный отпечаток на «зеркальных» поверхностях.
• Малая чувствительность к кривизне поверхности, толщине и массе изделия.
• Корпус из прочного алюминиевого сплава обеспечивает продолжительный срок эксплуатации.

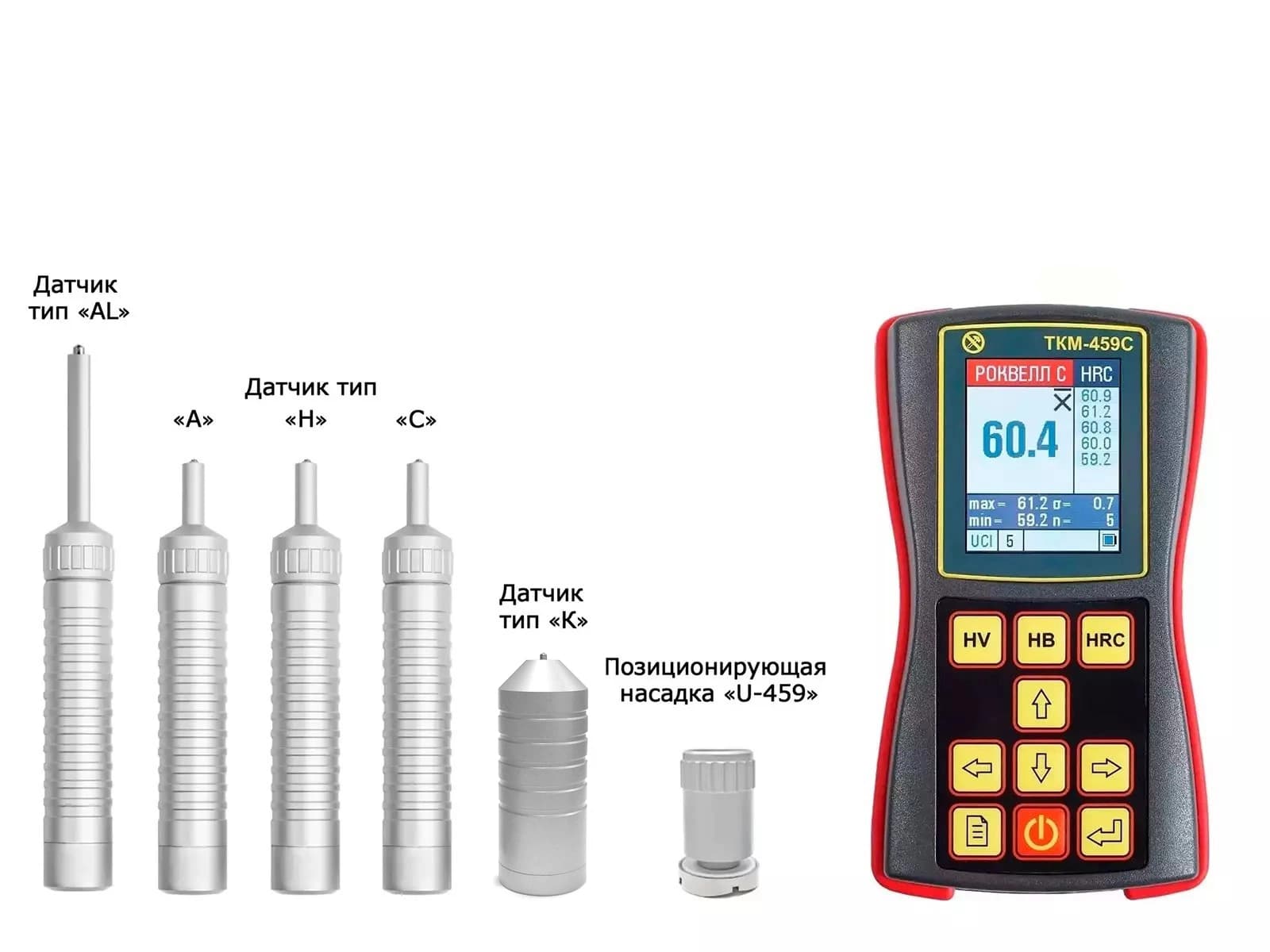

УЗ датчик. Основные параметры

Фото	Датчик	Нагрузка	*Масса/толщина/шероховатость изделия	Длина/диаметр	Применение
	«А»	50H (5 кг)	1 кг/3 мм/Ra 1,6	150/26 мм	Решение основной массы задач контроля.
	«H»	10H (1 кг)	1 кг/2 мм/Ra 0,8	150/26 мм	Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.)
	«С»	100H (10 кг)	1 кг/4 мм/Ra 3,2	150/26 мм	Изделия с шероховатостью поверхности до 5 класса
	«К»	50H (5 кг)	1 кг/3 мм/Ra 1,6	76/35 мм	Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах
	«AL»	50H (5 кг)	1 кг/3 мм/Ra 1,6	200/26 мм	Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками

*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

ВНИМАНИЕ!
— Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
— При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «AL», уточните дату производства твердомера

Эксплуатация

Датчик предназначен для измерения твердости в труднодоступных местах: в отверстиях малого диаметра, пазах, между зубцами шестерен и т.п.

Требования к контролируемому изделию:

Применение датчика без защитной насадки

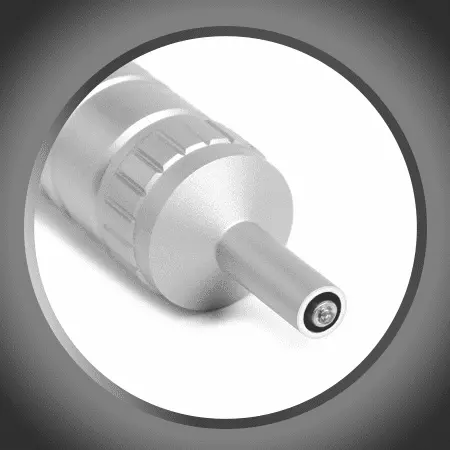

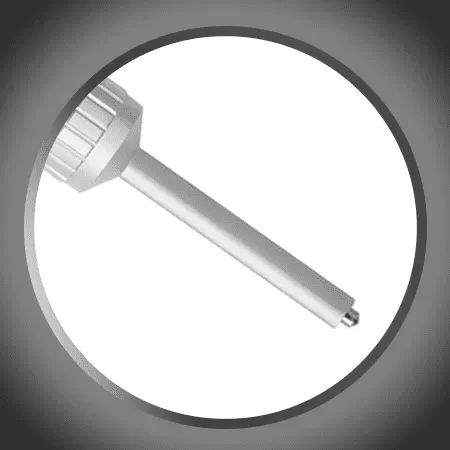

Функционально датчик состоит из корпуса и защитной насадки.

Защитная насадка (носик) датчика служит для защиты стержня от перегрузки и касания стержня с посторонними предметами во время замеров.

При измерении твердости в труднодоступных местах допустимо снятие защитной насадки, при этом допустимые параметры отверстий/пазов будут изменены.
