Область применения

Распределённый контролируемый пункт телемеханики "АУРА-КП" предназначен для работы в составе телемеханических комплексов оперативного контроля и управления, в автоматизированных системах управления энергетическими и промышленными предприятиями.

Контролируемый пункт состоит из устройства сбора и передачи данных (системный блок) и распределённых по объекту цифровых измерительных преобразователей. Преобразователи связаны с системным блоком по сети Ethernet через преобразователи интерфейса Ethernet/RS-485.
Кроме преобразователей к контролируемому пункту могут быть подключены сторонние цифровые измерительные системы по протоколам МЭК 60870-5-101, МЭК 60870-5-104 или через OPC-серверы.
АУРА-КП имеет возможность дублирования системного блока и измерительных преобразователей.

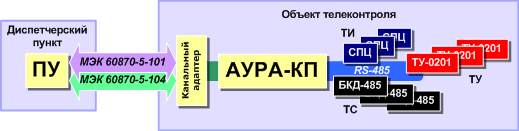

Типовая структурная схема телемеханики

Для объектов с относительно небольшим объёмом сигналов (до 1000) и двух-трёх клиентов для протоколов МЭК 60870-5-101 и МЭК 60870-5-104 применяется компактный системный блок, который может быть навешен на панель или установлен в шкафу.

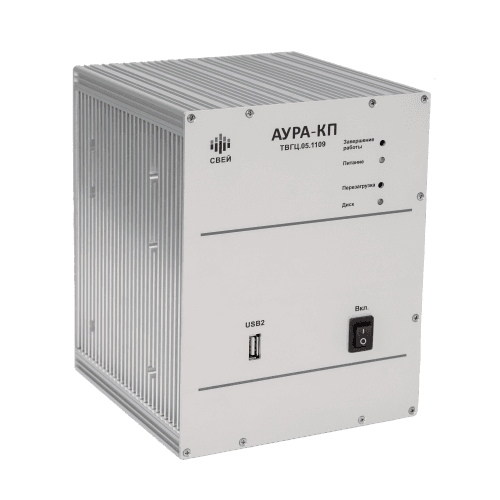

Системный блок АУРА-КП

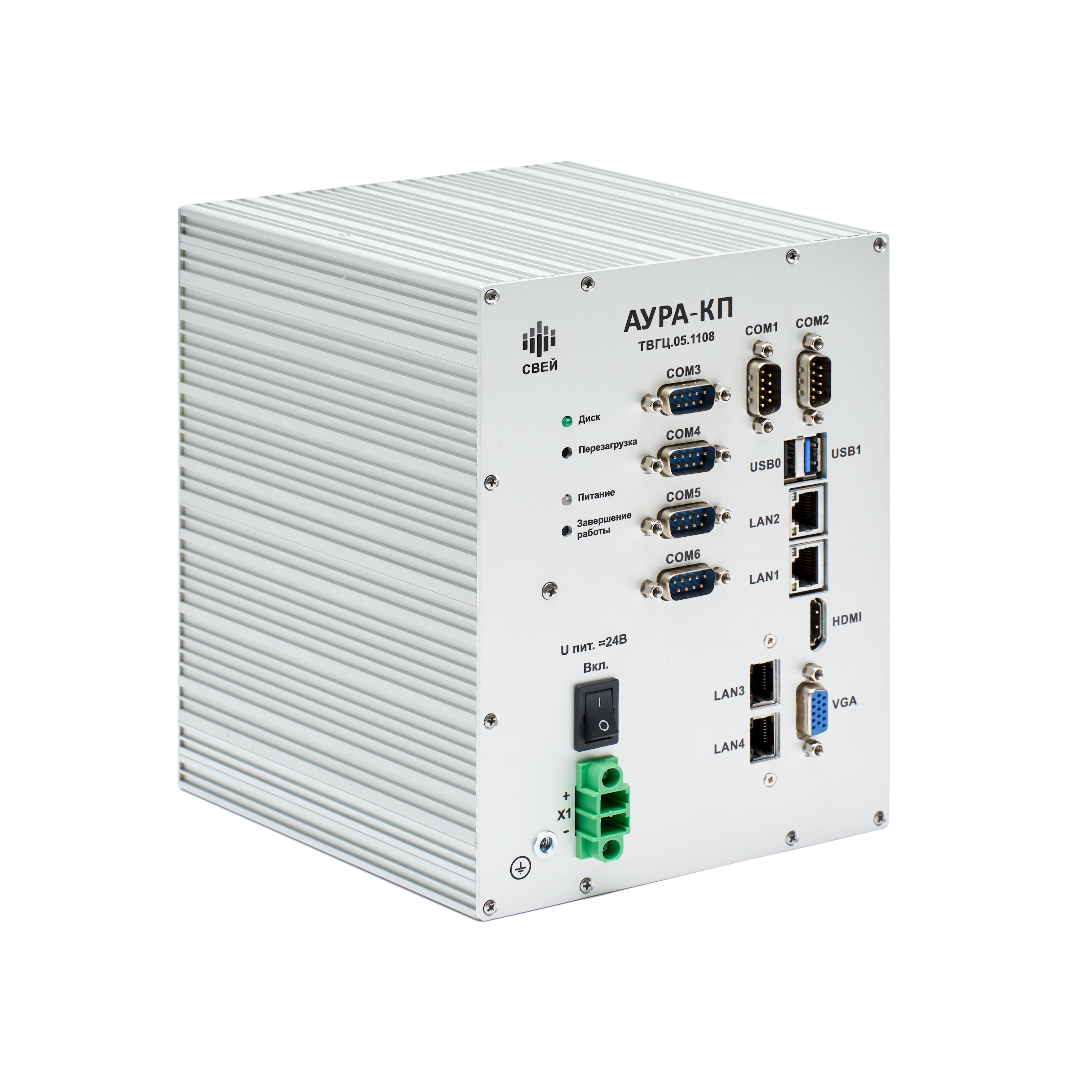

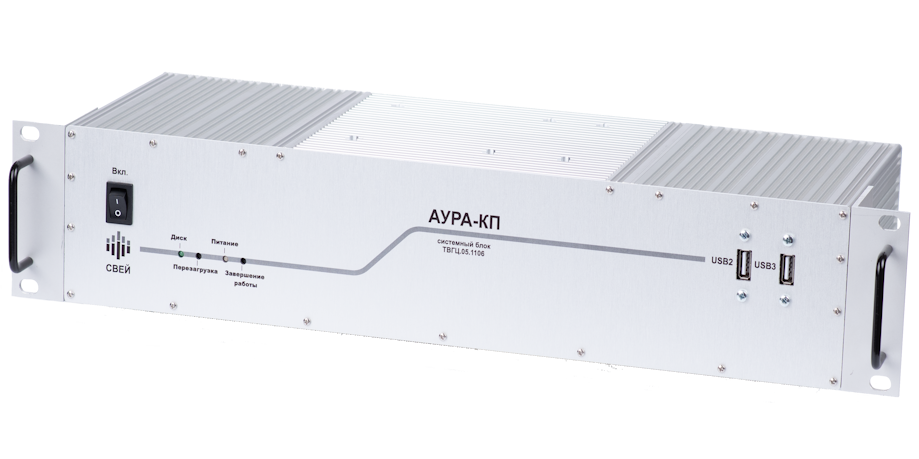

Системный блок АУРА-КП вид спереди

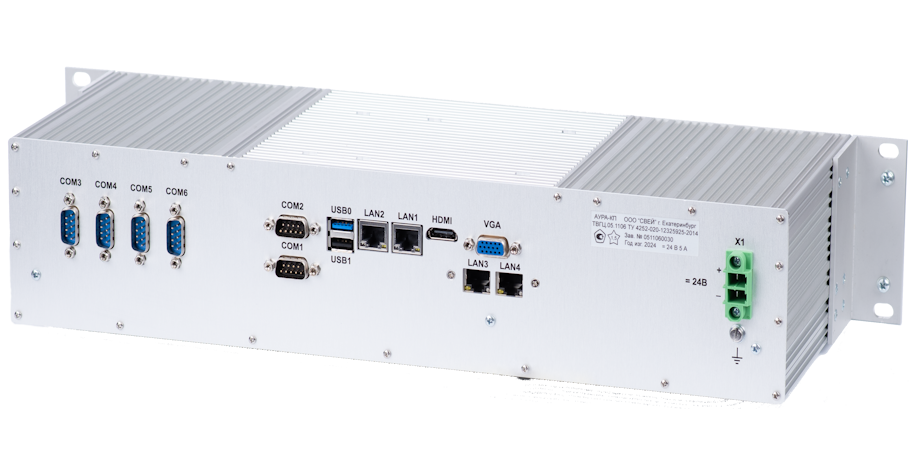

Системный блок АУРА-КП вид сзади

Для более крупных объектов в качестве системных блоков применяются мощные промышленные компьютеры.
Ниже представлен вариант исполнения АУРА-КП с дублированием УСПД (устройство сбора и передачи данных). Устройство снабжено выдвижными экраном и клавиатурой.

АУРА-КП в шкафу

• Общее количество каналов ТИ, ТИИ, ТС, ТУ: до 24000
• Время опроса всех измерительных преобразователей: не более 1 сек
• Протоколы передачи данных: МЭК 60870-5-101/104, "АУРА"

Питание блока осуществляется от внешнего источника питания с выходным напряжением =24 В. Входное напряжение источника питания 120…370 В постоянного или 85…264 В переменного напряжения.

Вес: 1,3 кг.

Габаритные и установочные размеры системного блока АУРА-КП
