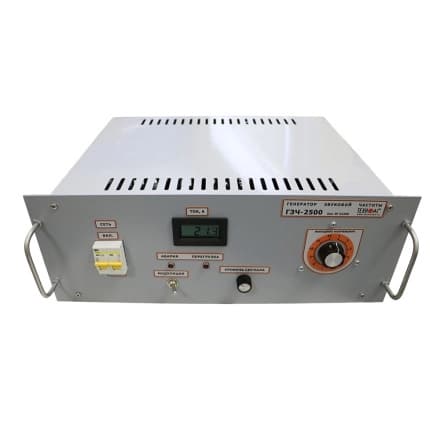

Атлет ГЗЧ-2500 - генератор звуковой частоты

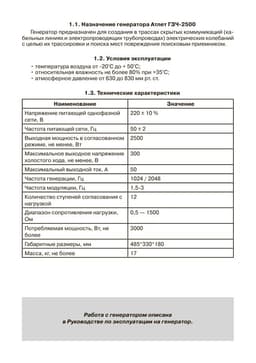

Назначение генератора Атлет ГЗЧ-2500

• Генератор звуковой частоты Атлет ГЗЧ-2500 предназначен для создания в трассах скрытых коммуникаций (кабельных линиях и электропроводящих трубопроводах) электрических колебаний с целью их трассировки и поиска мест повреждения поисковым приемником.

  ---

  Условия эксплуатации генератора Атлет ГЗЧ-2500

  • Температура воздуха от -20°С до + 50°С.
  • Относительная влажность не более 80% при +35°С.
  • Атмосферное давление от 630 до 830 мм рт. ст.

  ---

  Особенности и принцип работы генератора Атлет ГЗЧ-2500

  Два режима генерации:

  • режим непрерывной генерации: генератор выдает сигнал с частотой 1024 Гц;
  • режим генерации с низкочастотной модуляцией выходного сигнала: модуляция выходного сигнала осуществляется импульсами прямоугольной формы частотой 1,5 - 3 Гц таким образом, что в течение первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течение второго полупериода - с частотой 2048 Гц.

  Преимущество второго способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 Гц и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике.

  Реализована защита от перегрузки по току.

  Согласование с нагрузкой производится ступенчатой регулировкой выходного напряжения регулятором «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и регулятором плавной регулировки выходного напряжения «УРОВЕНЬ СИГНАЛА».

  Положение рукоятки ступенчатого переключателя «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и соответствующее ему выходное напряжение холостого хода U_хх приведены в таблице:

  №	1	2	3	4	5	6	7	8	9	10	11	12
  Uxx, В	30	60	70	85	100	115	130	145	170	200	250	315
