Акустический модуль M9180
Код товара: 1224
Цена по запросу

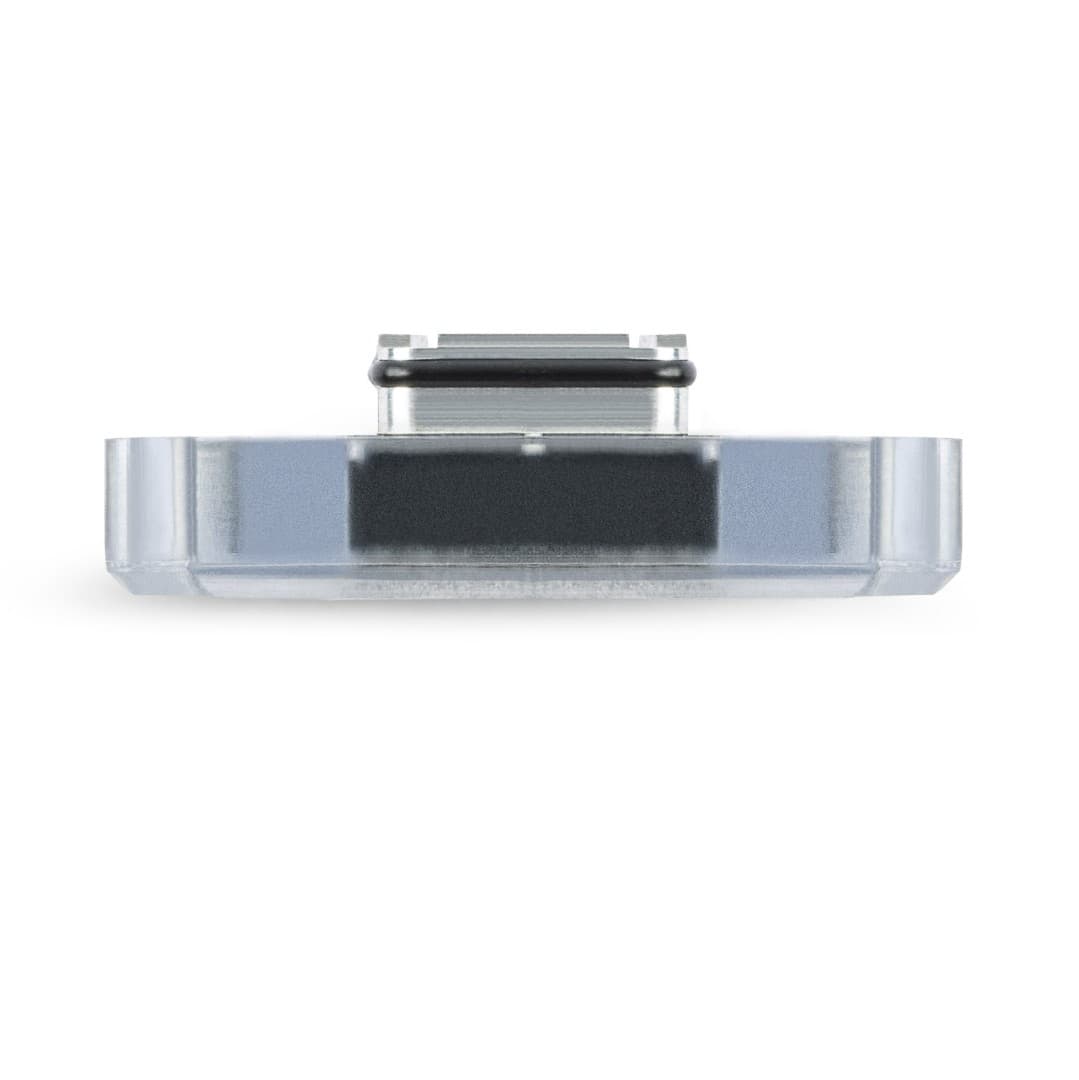

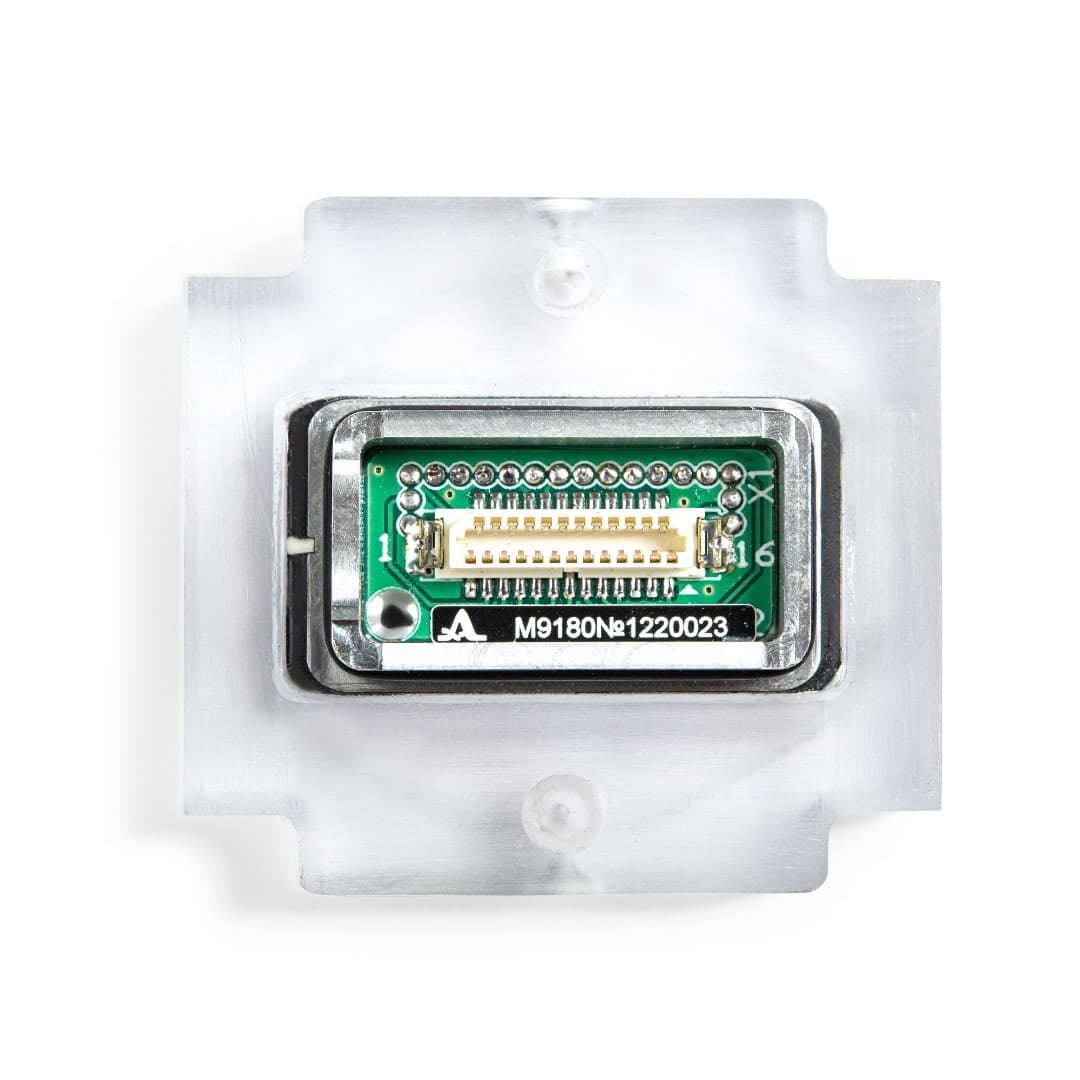

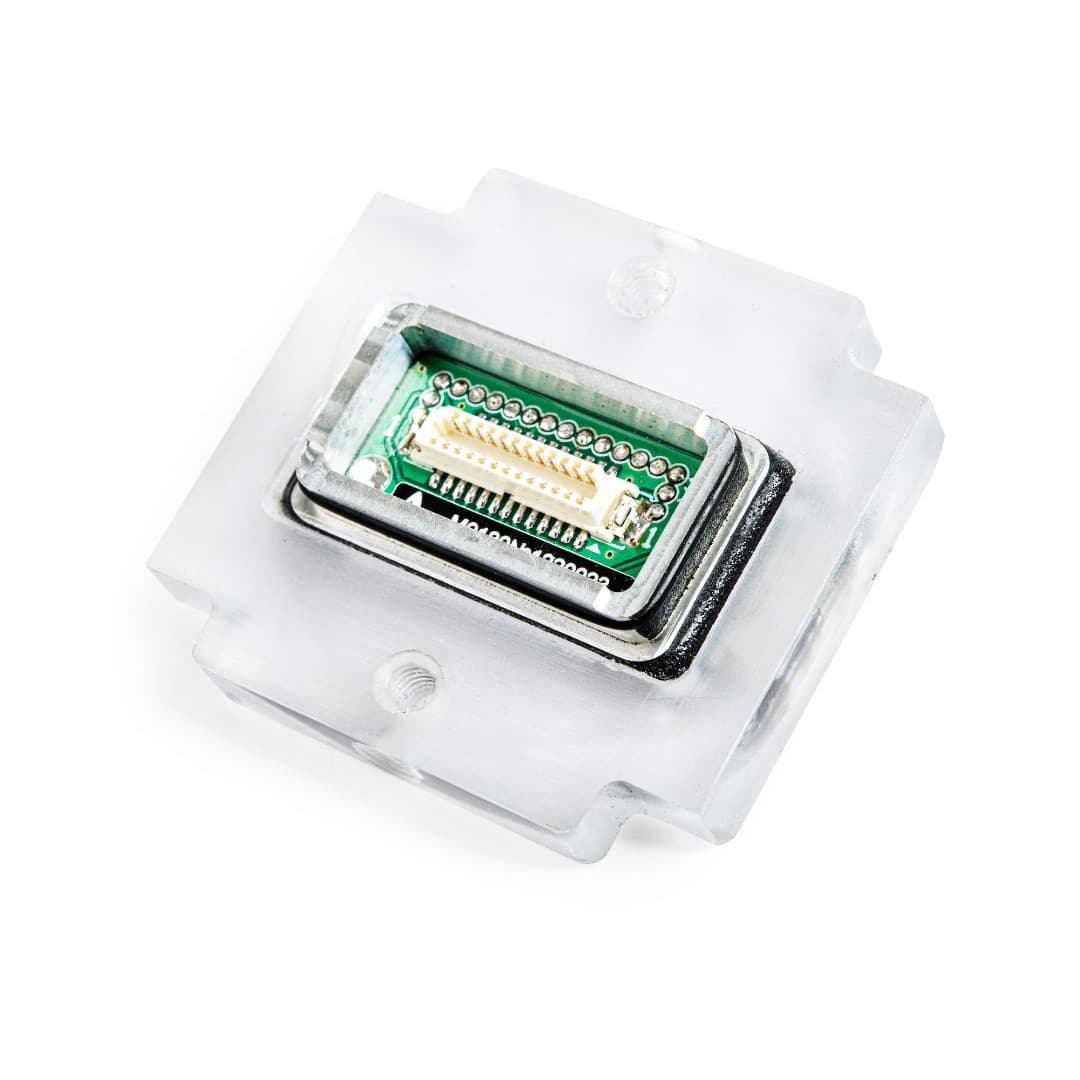

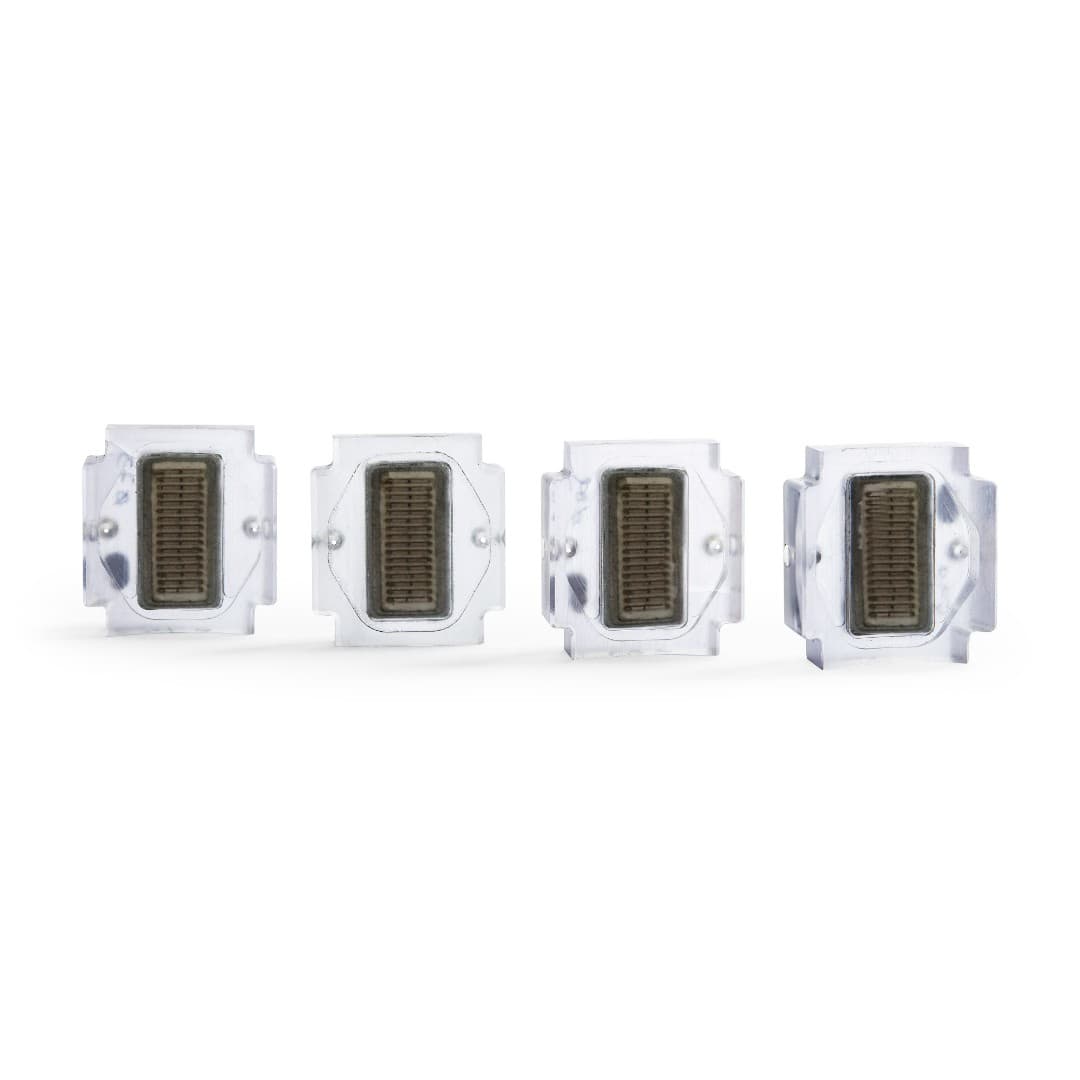

Акустический модуль М9180 для коммутатора М9100 с центральной рабочей частотой 4,0 МГц представляет из себя линейную эквидистантную решетку пьезоэлектрических элементов с наклонным излучением и приемом ультразвуковых сигналов. Отличительной особенностью данного модуля является наличие призмы, благодаря которой оператор может проводить механизированный ультразвуковой контроль сварных швов с увеличенной скоростью и стабильным акустическим контактом.

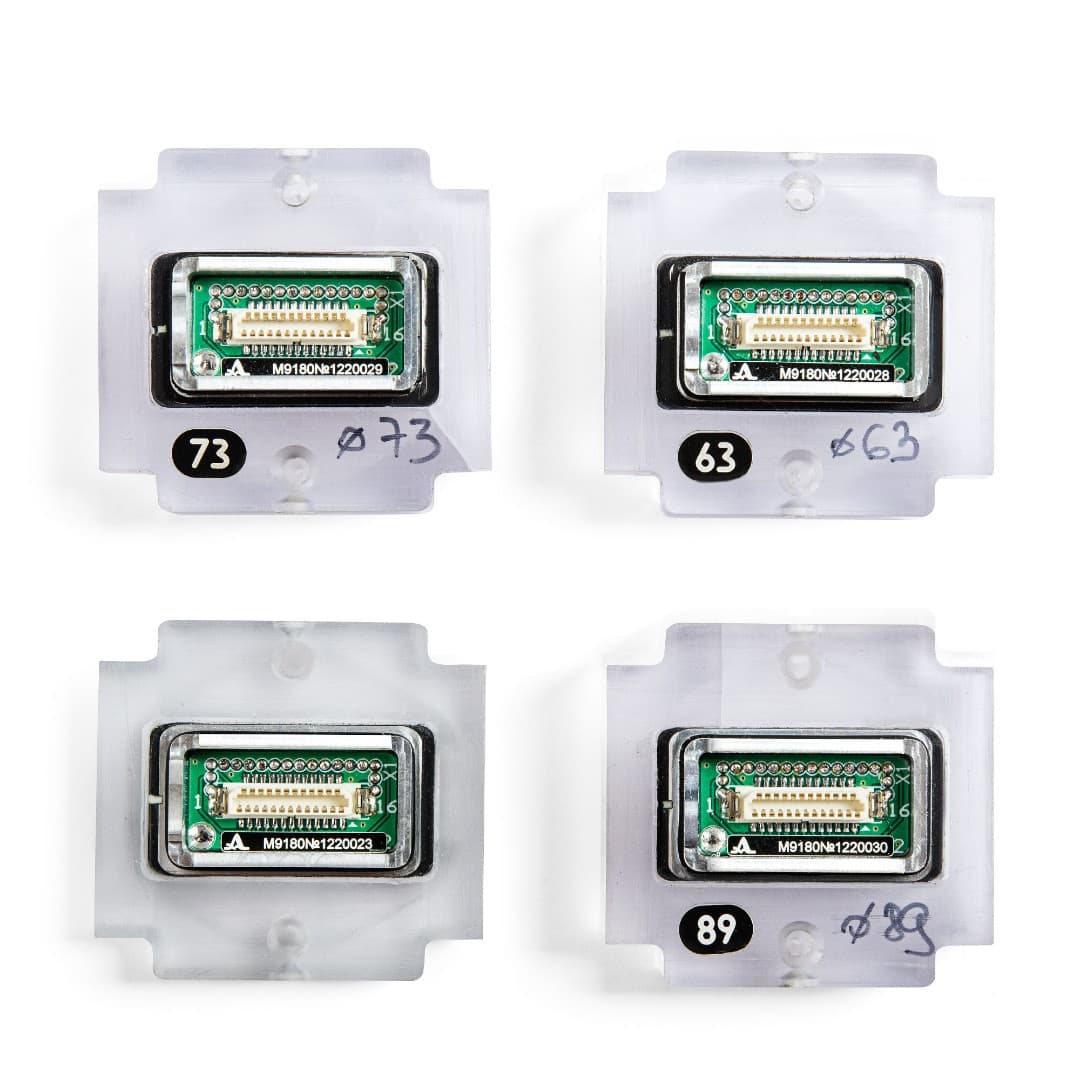

Акустический модуль М9180 в сборе с коммутатором следует использовать в составе мобильного сканера MS150 TuScan для проведения механизированного УЗК стальных сварных соединений в диапазоне толщин от 8 до 50 мм. По мере истирания рабочей поверхности модуля допускается оперативное замена на новый путем отсоединения/соединения с коммутатором антенной решетки без дополнительных инструментов. Существует возможность притирки сменного акустического модуля под различные диаметры труб.
Используется в приборах
Коммутатор М9100 для антенной решетки серии М91
MS150 TuScan - Мобильный сканер для механизированного УЗК
| Параметр | Значение |
| Номинальная частота, МГц | 4,0 |
| Рабочий тип волн | поперечные |
| Акустическая апертура, мм | 26 x 10 |
| Количество элементов, шт. | 16 |
| Шаг пьезоэлементов, мм | 1,75 |
| Габаритные размеры, мм | 46,2 x 43 x 13 |
| Масса, г, не более | 30 |
| Условия эксплуатации: температура воздуха, ºС относительная влажность воздуха при температуре +25 ºС, %, не выше | от минус 20 до плюс 45 85 |
Описание
Акустический модуль М9180 для коммутатора М9100 с центральной рабочей частотой 4,0 МГц представляет из себя линейную эквидистантную решетку пьезоэлектрических элементов с наклонным излучением и приемом ультразвуковых сигналов. Отличительной особенностью данного модуля является наличие призмы, благодаря которой оператор может проводить механизированный ультразвуковой контроль сварных швов с увеличенной скоростью и стабильным акустическим контактом.
Акустический модуль М9180 в сборе с коммутатором следует использовать в составе мобильного сканера MS150 TuScan для проведения механизированного УЗК стальных сварных соединений в диапазоне толщин от 8 до 50 мм. По мере истирания рабочей поверхности модуля допускается оперативное замена на новый путем отсоединения/соединения с коммутатором антенной решетки без дополнительных инструментов. Существует возможность притирки сменного акустического модуля под различные диаметры труб.
Используется в приборах
Коммутатор М9100 для антенной решетки серии М91
MS150 TuScan - Мобильный сканер для механизированного УЗК
Характеристики
| Параметр | Значение |
| Номинальная частота, МГц | 4,0 |
| Рабочий тип волн | поперечные |
| Акустическая апертура, мм | 26 x 10 |
| Количество элементов, шт. | 16 |
| Шаг пьезоэлементов, мм | 1,75 |
| Габаритные размеры, мм | 46,2 x 43 x 13 |
| Масса, г, не более | 30 |
| Условия эксплуатации: температура воздуха, ºС относительная влажность воздуха при температуре +25 ºС, %, не выше | от минус 20 до плюс 45 85 |
