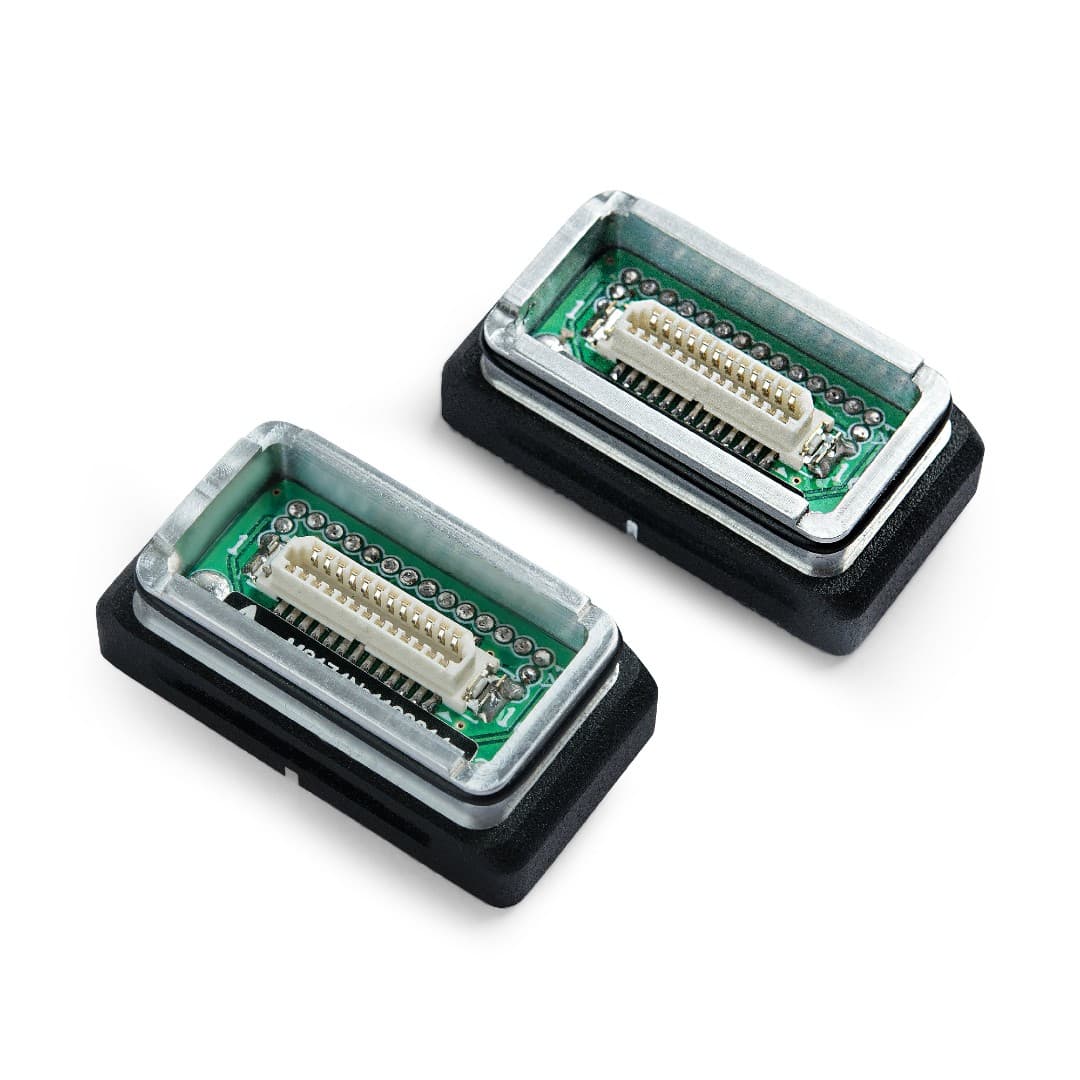

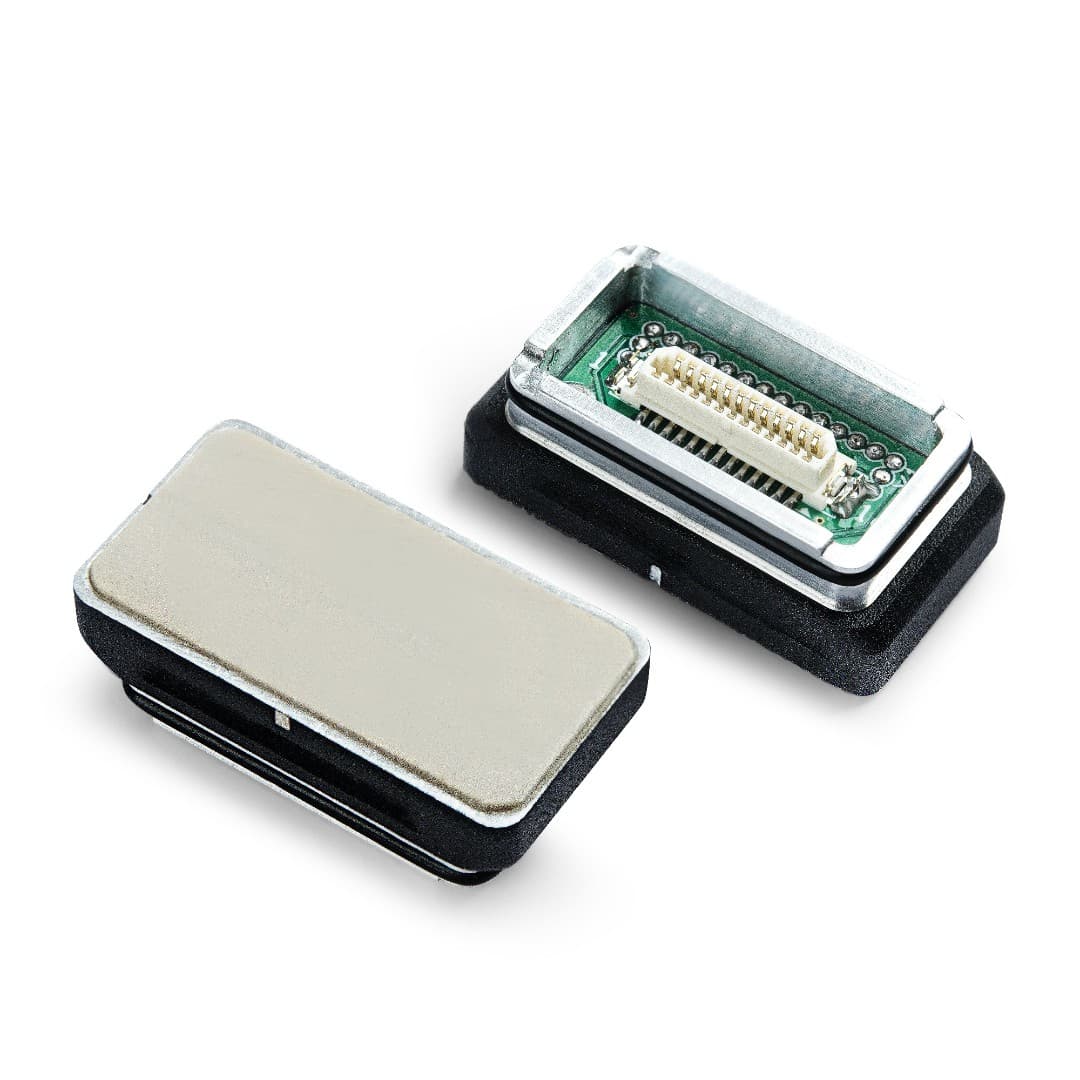

Акустический модуль М9174
Код товара: 1223
Цена по запросу
Акустический модуль М9174 для коммутатора М9100 с центральной рабочей частотой 7,5 МГц представляет из себя конструктивно объединенный набор пьезоэлементов. Его следует использовать для контроля сварных соединений в диапазоне толщин от 4 до 10 мм. По мере истирания рабочей поверхности модуля допускается оперативное замена на новый путем отсоединения/соединения с коммутатором антенной решетки без дополнительных инструментов. Существует возможность притирки сменного акустического модуля под различные диаметры труб.
Используется в приборах
Коммутатор М9100 для антенной решетки серии М91
| Параметр | Значение |
| Номинальная частота, МГц | 7,5 |
| Рабочий тип волн | поперечные |
| Акустическая апертура, мм | 20 x 6 |
| Количество элементов, шт. | 16 |
| Шаг пьезоэлементов, мм | 1,25 |
| Габаритные размеры (Д x В x Г), мм | 31 x 20 x 13 |
| Масса г, не более | 13 |
| Условия эксплуатации | |
| температура воздуха, Сº | от минус 30 до плюс 45 |
| относительная влажность воздуха при температуре +25 °С, % | не выше 85 |
