Акустический модуль М9067
Код товара: 1216
Цена по запросу

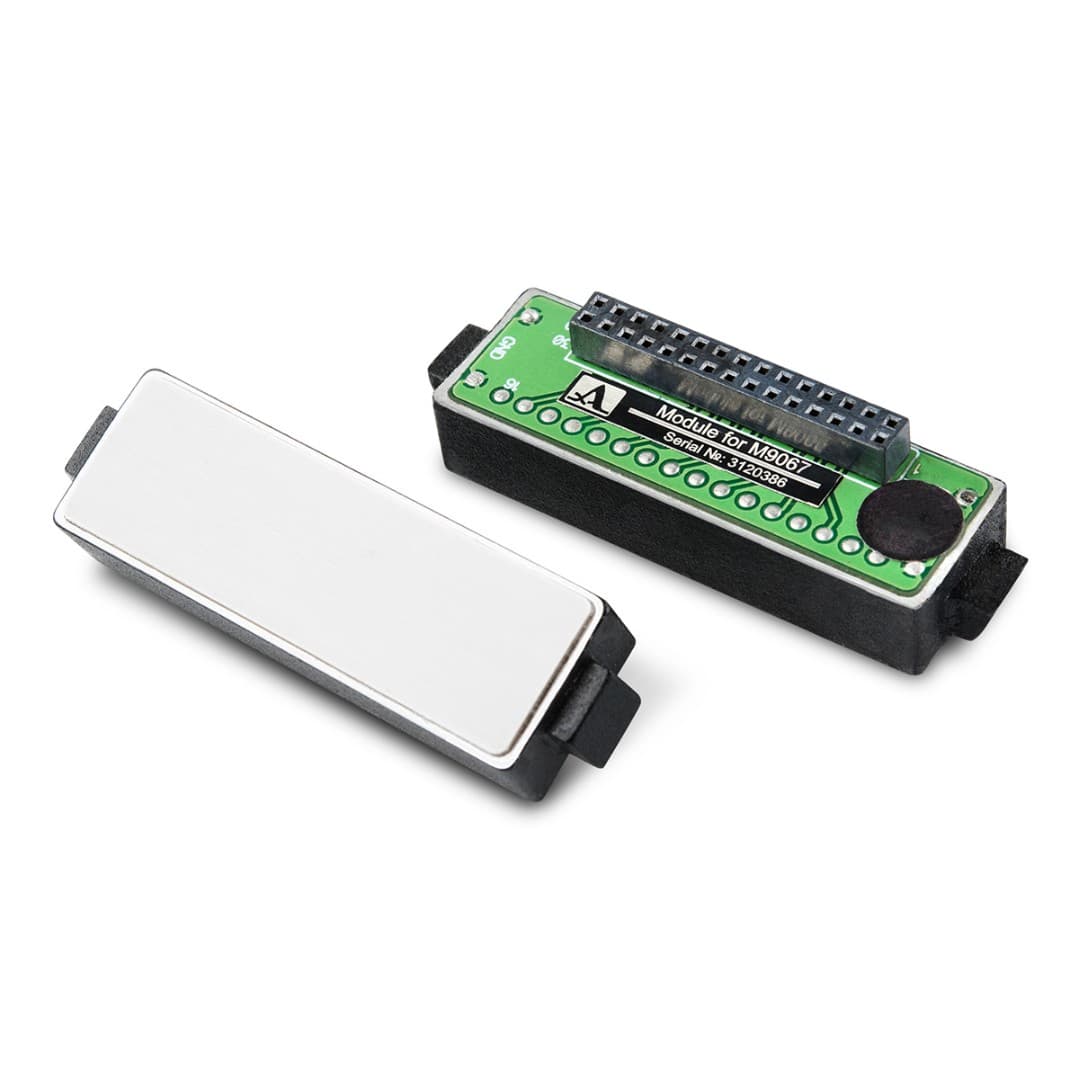

Сменный акустический модуль для коммутатора М9000 с центральной рабочей частотой 4,0 МГц, образующий продольную и поперечную волну, представляет из себя конструктивно объединенный набор пьезоэлементов и соединяется с корпусом решетки посредством разъема.
Применяется для контроля материалов с крупным размером зерна, имеющих сильное затухание, в том числе аустенитных сталей.

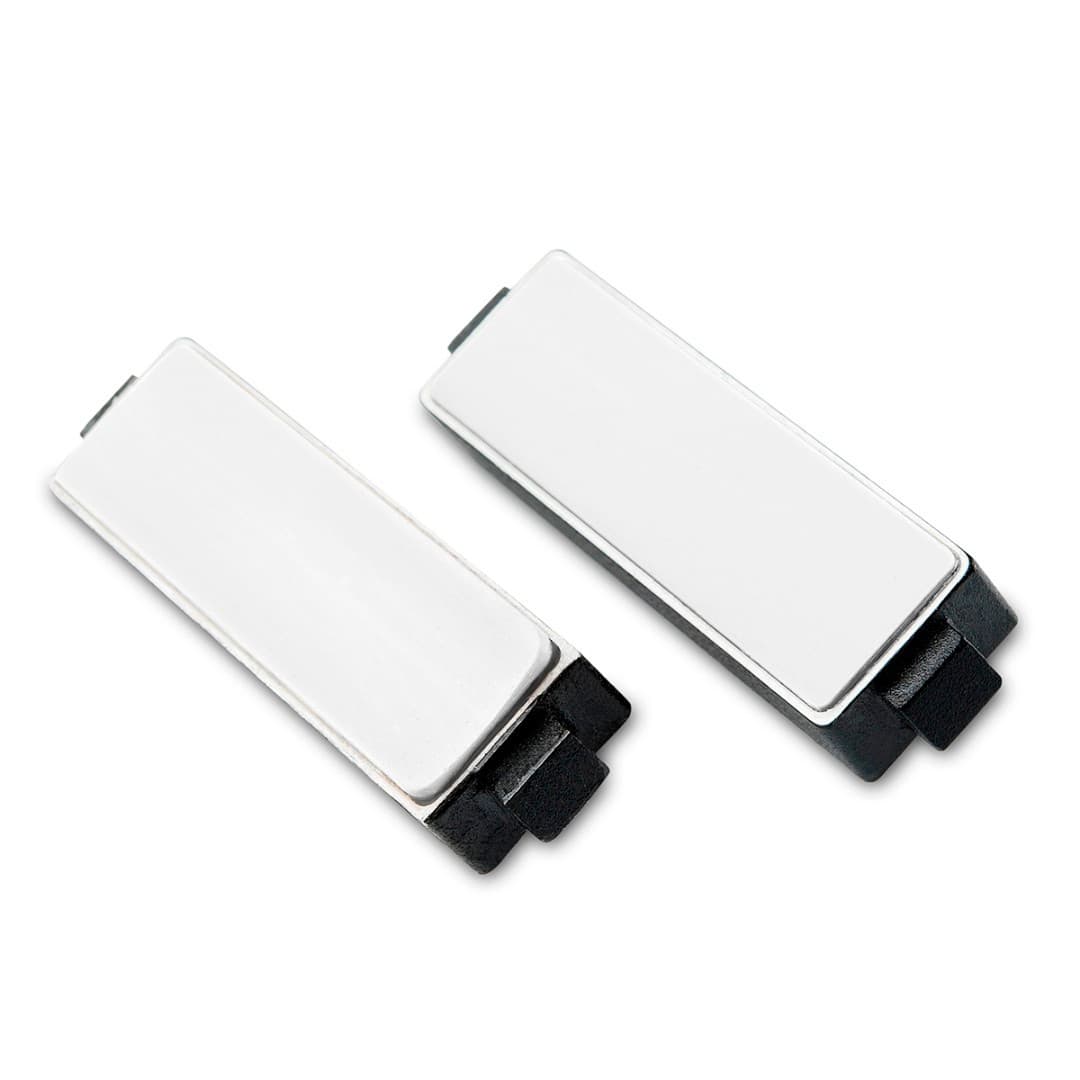

Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности.
Существует возможность притирки сменного акустического модуля под различные диаметры труб.
Используется в приборах
Коммутатор М9000 для антенной решетки серии М90
| Параметр | Значение |
| Номинальная частота, МГц | 4,0 |
| Количество элементов, шт. | 16 |
| Акустическая апертура, мм | 40 x 10 |
| Шаг пьезоэлементов, мм | 2,5 |
| Рабочий тип волн | поперечные, продольные |
| Габаритные размеры (Д x В x Г), мм | 55 x 16 x 13 |
| Масса г, не более | 30 |
| температура воздуха, Сº | от – 20 до +45 |
| относительная влажность воздуха при температуре +25 °С, %, | не выше 85 |
Описание
Сменный акустический модуль для коммутатора М9000 с центральной рабочей частотой 4,0 МГц, образующий продольную и поперечную волну, представляет из себя конструктивно объединенный набор пьезоэлементов и соединяется с корпусом решетки посредством разъема.
Применяется для контроля материалов с крупным размером зерна, имеющих сильное затухание, в том числе аустенитных сталей.
Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности.
Существует возможность притирки сменного акустического модуля под различные диаметры труб.
Используется в приборах
Коммутатор М9000 для антенной решетки серии М90
Характеристики
| Параметр | Значение |
| Номинальная частота, МГц | 4,0 |
| Количество элементов, шт. | 16 |
| Акустическая апертура, мм | 40 x 10 |
| Шаг пьезоэлементов, мм | 2,5 |
| Рабочий тип волн | поперечные, продольные |
| Габаритные размеры (Д x В x Г), мм | 55 x 16 x 13 |
| Масса г, не более | 30 |
| температура воздуха, Сº | от – 20 до +45 |
| относительная влажность воздуха при температуре +25 °С, %, | не выше 85 |
