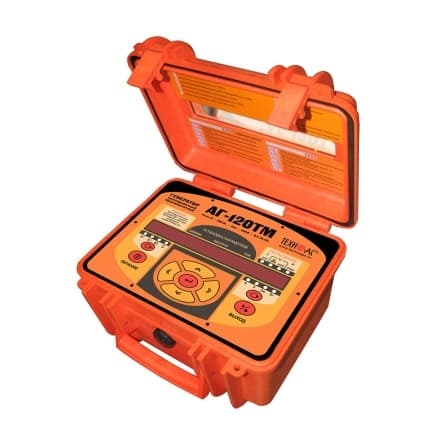

АГ-120ТМ - генератор трассировочный
Код товара: 314
Цена по запросу
Назначение генератора АГ-120ТМ
Мультичастотный портативный генератор для электромагнитного и акустического методов трассопоиска.
Генератор АГ-120ТМ предназначен для локализации и диагностики подземных коммуникаций (кабели, трубопроводы).
Максимальная мощность генератора до 300 Вт (в зависимости от выбранного режима работы).
Прибор не имеет равных по качественному показателю соотношения: мощность-ресурс-габариты-вес.
Применение генератора АГ-120ТМ
- Проводить трассировку коммуникаций электромагнитным методом (кабели, металлические трубопроводы) и акустическим методом (металлические и НЕМЕТАЛЛИЧЕСКИЕ трубопроводы).
- Осуществлять высокоэффективный поиск мест повреждения кабеля.
- Проводить диагностику газопроводов и определять места повреждения изоляции защитных покрытий.
- Работать с любым приемником благодаря возможности выбора любой рабочей частоты в диапазоне 200-10000 Гц.
Особенности генератора АГ-120ТМ
- Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
| Параметр | Значение |
|---|---|
| Частоты синусоидального сигнала, Гц | |
| Частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Частота f1 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания |
| Режимы генерации | |
| Режим 1 | непрерывный «НП» |
| Режим 2 | кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
| Режим 3 | двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
| Режим 4 | генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| Максимальный в ручном режиме: | |
| - непрерывная и двухчастотная генерация | 10 |
| - кратковременные посылки | 15 |
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| При автономном питании | 220 (180 при «2F») |
| С добавлением внешнего аккумулятора 12 В | 330 (260 при «2F») |
| При питании от сетевого блока | 110 (90 при «2F») |
| Максимальная выходная мощность, Вт | |
| При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
| От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F» |
| ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ | |
| Допустимое сопротивление нагрузки | - любое (0…∞); - ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз") |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
| Функциональные особенности | |
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения; - режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP54 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 14,5 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Генератор трассировочный АГ-120ТМ | 1 |
| 2 | Устройство зарядное AG120.02.100 | 1 |
| 3 | Антенна индукционная ИЭМ-301.3 | 1 |
| 4 | Кабель выходной («клипсы») АГ120.02.050 | 1 |
| 5 | Кабель внешнего аккумулятора АГ120.02.020 | 1 |
| 6 | Контакт магнитный АГ120.02.090 | 1 |
| 7 | Штырь заземления АГ110.02.004 | 1 |
| 8 | Сумка для генератора (чехол 53181) | 1 |
| 9 | Сумка для комплекта (чехол 53222) | 1 |
| 10 | Сумка для антенны (чехол 53107) | 1 |
| 11 | Руководство по эксплуатации | 1 |
| 12 | Паспорт | 1 |

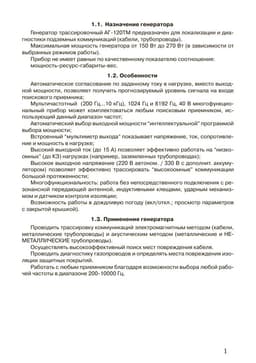

Паспорт на генератор трассировочный АГ-120ТМ
