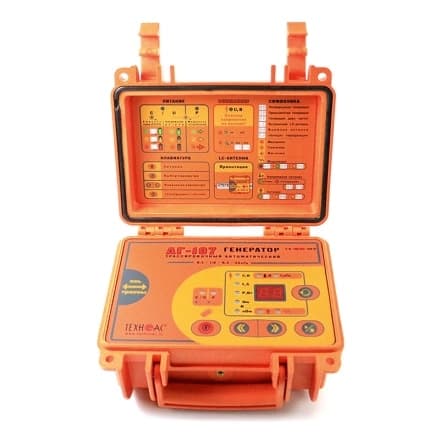

АГ-107 - генератор трассировочный
Код товара: 317
Цена по запросу
Назначение генератора АГ-107
Генератор АГ-107 предназначен для создания переменного тока в электропроводящих коммуникациях при электромагнитном методе трассопоиска.
Особенности генератора АГ-107
Главной отличительной особенностью являются небольшие масса и габариты устройства при высокой выходной мощности.
Генератор АГ-107 имеет встроенный аккумулятор на базе легких высокоемких литий-железофосфатных (LiFePO4) элементов с низким саморазрядом, габариты 216х180х105 мм, вес 1,8 кг и обеспечивает следующие максимальные выходные параметры:
- выходная мощность в непрерывном режиме работы 30 Вт;
- выходная мощность в прерывистом режиме работы 60 Вт;
- выходное напряжение 60 В;
- ток 5 А.
В генераторе АГ-107 применен интерфейс управления аналогичный генератору АГ-105.
В генераторе реализованы:
- четыре частоты генерации синусоидальной формы: 512 Гц, 1024 Гц, 8192 Гц и 33 кГц;
- непрерывный, импульсный и двухчастотный режимы генерации;
- встроенная передающая антенна, работающая на частотах 8192 Гц и 33 кГц;
- возможность подключения внешней передающей антенны и индукционных клещей;
- встроенный «мультиметр» отображающий, по выбору оператора, напряжение питания или выходные параметры: ток, мощность, напряжение, сопротивление нагрузки;
- возможность работы от внешнего аккумулятора или от сети ~220 В.
Генератор может работать от внешнего источника питания 10...25 В.
Генератор имеет защиту от воздействия напряжений до 400 В при подключении к коммуникации и от превышения допустимого напряжения внешнего питания.
Степень защиты корпуса - кейса IP65 полностью исключает проникновение внутрь пыли и струй воды при открытой крышке.
Правила хранения генератора АГ-107
Перед длительным хранением генератора необходимо произвести зарядку его встроенного аккумулятора.
Хранить генератор необходимо в сухом месте при температуре +5°С…+30°С, каждые 12 месяцев производить подзарядку.
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц» | |
| Нагрузка «кабель выходной» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) | - прерывистый «ПР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
| - двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F» |
| 3 – при частоте 32768 Гц | |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 48 – в двухчастотном режиме модуляции «2F» |
| 60 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом |
| 60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом | |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 | |
| Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2В последовательно |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 80 Вт; - например, аккумуляторы автомобильные «12 В» |
| Время работы («жизненный цикл») | при работе от встроенного аккумулятора 1,2 часа в режимах «НП» и «2F» при исходной выходной мощности 30 Вт или 5 часов в режиме «ПР» при исходной выходной мощности 60 Вт |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В |
| при напряжении питания > 15,7 В | |
| при коротком замыкании выхода в процессе автосогласования | |
| при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп» | |
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) | |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») | |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
| цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 216х180х105 |
| Вес электронного блока, не более, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
| Степень защиты корпуса | IP65 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Генератор трассировочный АГ-107 | 1 |
| 2 | Устройство зарядное АГ107.02.010 | 1 |
| 3 | Кабель для подключения внешнего аккумулятора AG107.02.030 | 1 |
| 4 | Кабель выходной АГ120.02.050 | 1 |
| 5 | Штырь заземления АГ110.02.004 | 1 |
| 6 | Контакт магнитный АГ120.02.090 | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Паспорт | 1 |

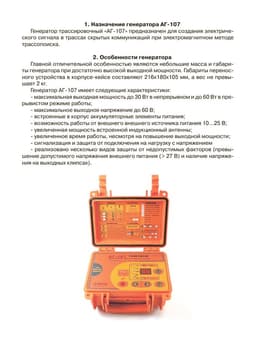

Паспорт на генератор трассировочный АГ-107

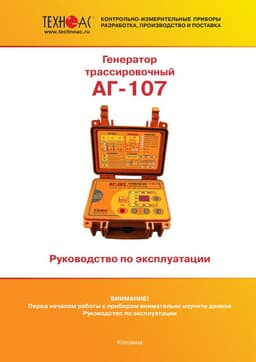

Руководство по эксплуатации генератора трассировочного АГ-107Описание
Назначение генератора АГ-107
Генератор АГ-107 предназначен для создания переменного тока в электропроводящих коммуникациях при электромагнитном методе трассопоиска.
Особенности генератора АГ-107
Главной отличительной особенностью являются небольшие масса и габариты устройства при высокой выходной мощности.
Генератор АГ-107 имеет встроенный аккумулятор на базе легких высокоемких литий-железофосфатных (LiFePO4) элементов с низким саморазрядом, габариты 216х180х105 мм, вес 1,8 кг и обеспечивает следующие максимальные выходные параметры:
- выходная мощность в непрерывном режиме работы 30 Вт;
- выходная мощность в прерывистом режиме работы 60 Вт;
- выходное напряжение 60 В;
- ток 5 А.
В генераторе АГ-107 применен интерфейс управления аналогичный генератору АГ-105.
В генераторе реализованы:
- четыре частоты генерации синусоидальной формы: 512 Гц, 1024 Гц, 8192 Гц и 33 кГц;
- непрерывный, импульсный и двухчастотный режимы генерации;
- встроенная передающая антенна, работающая на частотах 8192 Гц и 33 кГц;
- возможность подключения внешней передающей антенны и индукционных клещей;
- встроенный «мультиметр» отображающий, по выбору оператора, напряжение питания или выходные параметры: ток, мощность, напряжение, сопротивление нагрузки;
- возможность работы от внешнего аккумулятора или от сети ~220 В.
Генератор может работать от внешнего источника питания 10...25 В.
Генератор имеет защиту от воздействия напряжений до 400 В при подключении к коммуникации и от превышения допустимого напряжения внешнего питания.
Степень защиты корпуса - кейса IP65 полностью исключает проникновение внутрь пыли и струй воды при открытой крышке.
Правила хранения генератора АГ-107
Перед длительным хранением генератора необходимо произвести зарядку его встроенного аккумулятора.
Хранить генератор необходимо в сухом месте при температуре +5°С…+30°С, каждые 12 месяцев производить подзарядку.
Характеристики
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц» | |
| Нагрузка «кабель выходной» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) | - прерывистый «ПР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
| - двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F» |
| 3 – при частоте 32768 Гц | |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 48 – в двухчастотном режиме модуляции «2F» |
| 60 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом |
| 60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом | |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 | |
| Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2В последовательно |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 80 Вт; - например, аккумуляторы автомобильные «12 В» |
| Время работы («жизненный цикл») | при работе от встроенного аккумулятора 1,2 часа в режимах «НП» и «2F» при исходной выходной мощности 30 Вт или 5 часов в режиме «ПР» при исходной выходной мощности 60 Вт |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В |
| при напряжении питания > 15,7 В | |
| при коротком замыкании выхода в процессе автосогласования | |
| при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп» | |
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) | |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») | |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
| цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 216х180х105 |
| Вес электронного блока, не более, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
| Степень защиты корпуса | IP65 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Генератор трассировочный АГ-107 | 1 |
| 2 | Устройство зарядное АГ107.02.010 | 1 |
| 3 | Кабель для подключения внешнего аккумулятора AG107.02.030 | 1 |
| 4 | Кабель выходной АГ120.02.050 | 1 |
| 5 | Штырь заземления АГ110.02.004 | 1 |
| 6 | Контакт магнитный АГ120.02.090 | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Паспорт | 1 |
Доп. комплектация
Документы
Паспорт на генератор трассировочный АГ-107Руководство по эксплуатации генератора трассировочного АГ-107
