Как выбрать манометр для узла учёта тепла

Коротко: манометр на узле учёта тепла решает две задачи — показывает давление в подающем и обратном трубопроводах и даёт перепад между ними. Отсюда и критерии подбора: верхний предел шкалы, класс точности, диаметр корпуса, арматура перед прибором (трёхходовой кран, сифонная трубка). Ниже — что выбирать на каждом шаге.

Отдельно держите в голове метрологию: тип прибора должен быть в Реестре ГСОЕИ, а межповерочный интервал — попадать в график поверки, иначе прибор придётся демонтировать в первый же год.

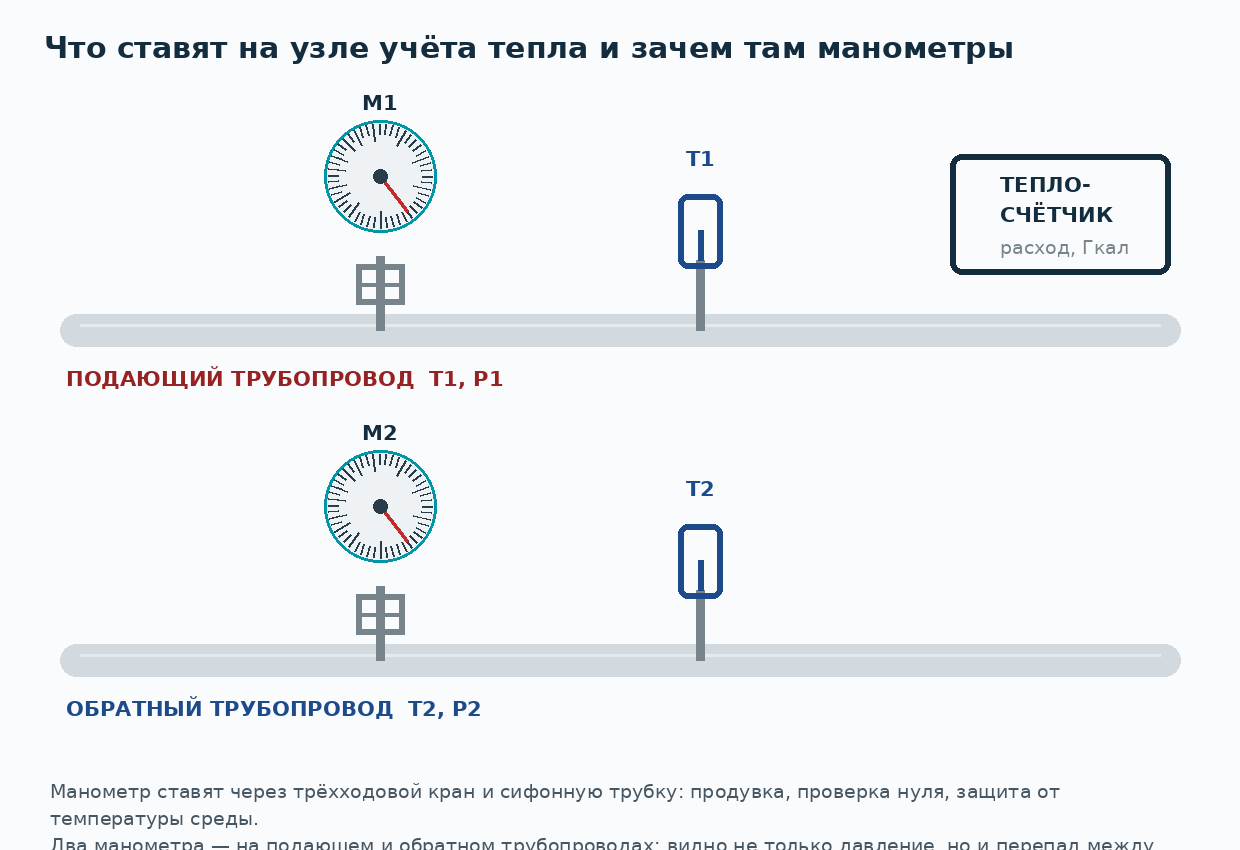

Зачем манометр на узле учёта тепла

Давление напрямую не участвует в расчёте Гкал, но без него узел не принимают и им нельзя управлять:

• перепад между подающим и обратным трубопроводами показывает работу регулятора, засорение фильтров, закрытую задвижку;
• выброс давления вверх — признак гидроудара при запуске теплосети или опрессовке;
• давление на вводе сверяют с параметрами, зафиксированными в договоре теплоснабжения;
• при приёмке и опрессовке показания манометров идут в акты.

Коммерческий учёт тепловой энергии ведут по теплосчётчику, и давление в его составе не нормируется. Но по пункту 32 Правил пользования тепловой энергией (приказ Министра энергетики РК от 18.12.2014 № 211) приборы коммерческого учёта должны быть внесены в Реестр государственной системы обеспечения единства измерений и иметь действующие документы о поверке — это же касается и манометров, если они стоят в узле по проекту.

1. Верхний предел шкалы: рабочее давление — во второй трети

Общее правило для приборов на оборудовании под давлением: при рабочем давлении стрелка должна находиться во второй трети шкалы. Для узла, где в подающем трубопроводе 0,6–0,9 МПа, это шкала 0–1,6 МПа; при рабочем давлении около 0,4 МПа хватает 0–1,0 МПа.

При выборе предела заранее решите, что будет при опрессовке: пробное давление обычно выше рабочего, и стрелка не должна уходить в упор. ГОСТ 2405-88 (пункт 1.2) допускает два варианта диапазона измерений — от 0 до 100 % или от 25 до 75 % диапазона показаний; второй вариант встречается у приборов с расширенной шкалой под конкретную рабочую точку.

2. Класс точности: для узла учёта это 1,5 или 1,0

Ряд классов точности по ГОСТ 2405-88 (пункт 1.4): 0,4; 0,6; 1,0; 1,5; 2,5; 4,0, для самопишущих приборов — 0,6; 1; 1,5. Практика для узлов учёта:

• 1,5 — базовый вариант для местной индикации давления и перепада;
• 1,0 — если по прибору принимают решения: разбор отклонений режима, претензии к теплоснабжающей организации, протоколы испытаний;
• 2,5 и грубее — только там, где нужна грубая индикация и нет споров по цифрам.

3. Диаметр корпуса: зависит от класса и высоты установки

ГОСТ 2405-88 (таблица 1) связывает диаметр корпуса с классом точности: класс 0,6 выпускают с корпусом от 160 мм, класс 0,4 — от 250 мм, а корпус 40–50 мм допускает только классы 2,5 и 4,0.

По высоте установки придерживаются простого правила: до 2 м — корпус не менее 100 мм, от 2 до 5 м — 160 мм, выше 5 м — 250 мм и дублирующий сниженный манометр. Причина практическая: с 3–4 метров шкалу 100 мм не читают, и прибор «на месте» превращается в декорацию.

4. Что ставить перед прибором

Трёхходовой кран — обязательная арматура, если прибор должен проверяться на месте: он позволяет продуть импульсную линию и проверить нуль, не снимая манометр.

Сифонная трубка (диаметр не менее 10 мм) защищает измерительный элемент от горячей среды: конденсат в трубке снимает температуру до допустимой для прибора. Без неё манометр на подающем трубопроводе работает с перегревом — стрелка «уходит», а пружина теряет свойства.

Защита от вибрации — кронштейн, гибкая подводка или жидкостное заполнение корпуса, если рядом стоит насосное оборудование.

Присоединение и исполнение — резьба и климатическое исполнение берутся из проекта узла: типовое присоединение манометров — М20×1,5, но на конкретном узле может стоять иное.

5. Показывающий манометр или прибор с записью

Показывающий манометр даёт мгновенный срез. Если нужно доказать, что было с давлением ночью, при запуске теплосети или во время гидроудара, ставят приборы с регистрацией:

• самопишущий манометр — непрерывная запись на дисковой диаграмме. Например, ДМ-2001 (АО «Сафоновский завод Теплоконтроль»): диапазон записи избыточного давления 0–1 МПа, класс точности 1 или 1,5, время одного оборота диаграммного диска 24 ч, погрешность хода привода не более 0,2 % от времени оборота, межповерочный интервал 1 год;
• измеритель-регистратор с памятью — архивирует давление и температуру по каналам. Комплект ЦТП (АО «ТЕХНО-АС») построен на четырёхканальном измерителе-регистраторе ИС-203.4: 15 000 значений на канал, интервал записи от 5 секунд до нескольких часов, архив до года, в комплектации — два датчика температуры и два датчика давления. Такой комплект ставят на границе ответственности и используют для контроля давления и перепада между подающим и обратным трубопроводами и фиксации гидроударов.

6. Метрология: реестр, поверка, межповерочный интервал

Поверка приборов коммерческого учёта выполняется в соответствии с межповерочным интервалом на прибор и со сроками, указанными в методике поверки (пункт 35 Правил пользования тепловой энергией). Межповерочный интервал фиксируется в описании типа СИ и паспорте: у самопишущего ДМ-2001 это 1 год, у многих показывающих манометров — 1–2 года. Проверяйте МПИ до закупки: разница в один год — это лишний демонтаж узла.

Для измерительных систем узлов учёта тепловой энергии действует ГОСТ 8.632-2013: поверке подлежат измерительные каналы, при поэлементной поверке демонтированные компоненты проверяют в лабораторных условиях, а часть операций (например, проверку передачи информации по каналам связи) выполняют на месте эксплуатации.

Чек-лист перед заказом

• рабочее и пробное давление, верхний предел шкалы, положение рабочей точки во второй трети;
• класс точности: 1,5 для индикации, 1,0 для разборов и протоколов;
• диаметр корпуса под высоту установки: 100 / 160 / 250 мм;
• присоединение и исполнение — по проекту узла;
• арматура: трёхходовой кран, сифонная трубка, защита от вибрации;
• тип СИ в Реестре ГСОЕИ РК и межповерочный интервал;
• нужна ли регистрация: самописец или измеритель-регистратор с архивом;
• согласование проекта теплового узла и приборов учёта с теплоснабжающей организацией (пункты 23 и 26 Правил).

Типовые ошибки

1. Шкала 0–0,6 МПа при рабочем давлении 0,55 МПа: стрелка в третьей трети, запаса на опрессовку нет.
2. Манометр без сифонной трубки на подающем трубопроводе: завышенная погрешность и быстрый выход из строя.
3. Корпус 63 мм на высоте 3 м: показания нечитаемы, приходится добавлять второй прибор.
4. Класс 2,5 там, где по показаниям разбираются с теплоснабжающей организацией.
5. Прибор без регистрации там, где нужны доказательства гидроудара или отклонения режима.
6. Прибор, тип которого отсутствует в Реестре ГСОЕИ РК: узел не примут, а замена — за счёт владельца.

Что подходит из каталога

• Комплект ЦТП — если на узле нужен архив давления и перепада, а не только индикация: четыре канала, 15 000 значений на канал, датчики температуры и давления в комплекте.
• Манометр самопишущий ДМ-2001 — когда требуется непрерывная запись давления на дисковой диаграмме: диапазон записи 0–1 МПа, класс 1 или 1,5, межповерочный интервал 1 год.
• Теплосчётчик Streamlux SLS-720FE — сам коммерческий учёт тепловой энергии (Ду 15–6000 мм, относительная погрешность измерения расхода и тепла ±1 %, RS-485 и другие выходы), к которому манометры и термометры добавляют картину режима.

Ошибка в подборе манометра стоит недорого, а вот демонтаж узла для замены прибора — уже простой в учёте и разговор с теплоснабжающей организацией. Поэтому шкалу, класс и МПИ проверяют до заказа, а не после монтажа.
